| 查看: 1362 | 回复: 2 | ||
[求助]
AAO模板电镜测试溶解处理问题
|
|

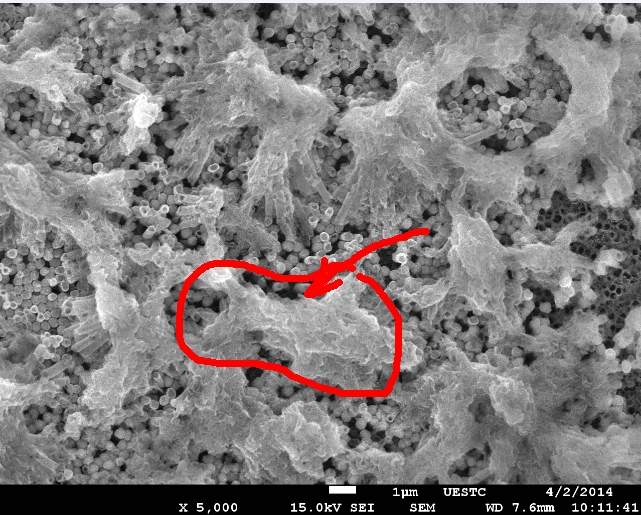

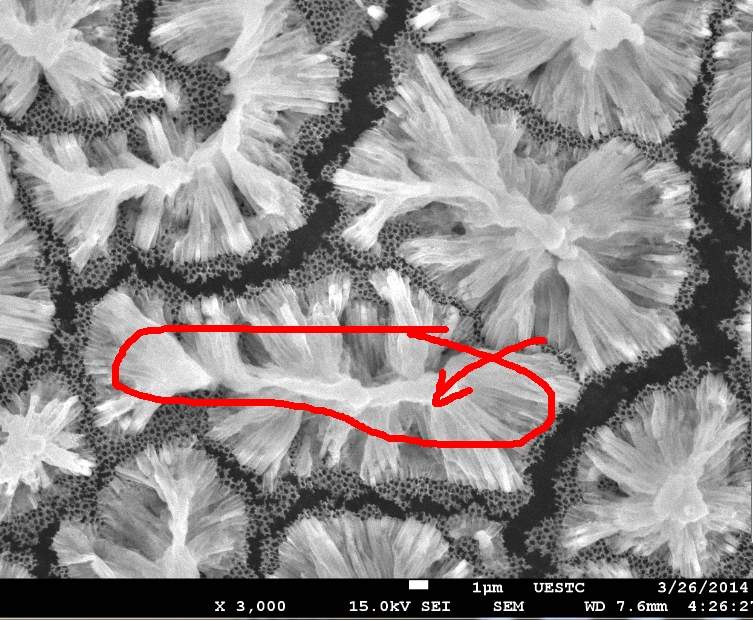

AAO模板沉积电化学沉积完纳米线后，我把镀金层用导电胶黏在铜片上然后放在3M的氢氧化钠溶液中溶解20~30min，然后再用去离子水洗涤（放在水中震荡烧杯）三到五遍，放真空干燥箱抽真空常温或者50摄氏度干燥。然后直接连铜片一起放电镜下观察纳米线阵列，但是样品老是会出现浆糊状的东西会糊住端口，甚至纳米线整个都会被糊住，如图中我红色箭头标记的地方。 请问各位有没有遇到过类似问题的呢？不清楚是什么原因造成的，可能的原因和解决办法有下面几个 1、有文献提到过可能是氧化铝溶解后生成的片铝酸钠在水洗时候pH降低使偏铝酸钠水解成氢氧化铝沉淀重新糊住端口；-----我用3M的氢氧化钠溶解玩后再用1M的氢氧化钠再洗涤三次后再用去离子洗涤三到五遍，但还是情况基本还是一样。 2、溶解和洗涤的时候溶液或水与模板的接触不充分-----我在溶解和洗涤的时候用胶头滴管轻轻吹打模板表面，结果除了纳米线被吹掉点外没有其他变化 3、如果是不黏在铜片上的完全溶解，即把模板直接放在氢氧化钠中溶解，然永磁铁吸住换水洗涤。这种情况处理的样品一般就没有浆糊状的东西黏在样品表面，同样条件在黏在铜片上溶解时就不行了 4、如果换成铬酸和磷酸混合溶液加热溶解，除了溶解速度慢外不会有浆糊状的东西黏在表面，但问题是会腐蚀我的纳米线，所以这个方法也不能采用 5、提高溶解的温度或者延长时间；---曾经试过水浴40度和延长时间至60min的，加热的话纳米线腐蚀比较严重，延长时间至60名会有轻微的腐蚀 有没有遇到类似情况的，求支招的啊  $IL]8F0LPR8JOWY5X98EW~S.jpg  M20ICLC%UQ~P}EF[@1{OU(F.jpg  _06HQSQFI1[_1~G%5H{PSPB.jpg |
回复此楼» 猜你喜欢
请问对标matlab的开源软件octave的网站https://octave.org为什么打不开？
已经有1人回复
-
求助两种BiOBr晶体的CIF文件（卡片号为JCPDS 09-0393与JCPDS 01-1004 ）
已经有0人回复
-
金属材料论文润色/翻译怎么收费?
已经有126人回复
-
哈尔滨工程大学材化学院国家级青年人才-26年硕士招生
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 再沉淀法制备聚合物纳米球问题
已经有12人回复
- 电化学扫描纳米颗粒
已经有5人回复
- AAO模板怎么除去？
已经有7人回复
- AAO模版在CVD炉子里烧到800后，怎么用NaOH（10%）溶解不了？
已经有6人回复
- 如何电沉积得到纳米铜？
已经有5人回复
- 如何测量片状镍表面阳极氧化膜的质量
已经有4人回复
- 多孔阳极氧化铝（AAO）模板的应用
已经有22人回复
- 溶液中纳米粒子的SEM表征
已经有23人回复
- 有人用氧化铝模板沉积Sn纳米线么
已经有20人回复
- 电沉积模板导电层的去除？
已经有6人回复
- 阳极氧化铝模板（AAO）合成高分子纳米线的阵列
已经有31人回复
- 【请教】请教怎么向氧化铝模板里电沉积纳米线
已经有21人回复
- 【求助】木塑材料都可以做哪些测试呢？除了SEM，红外
已经有42人回复
- 【请教】制备的纳米银线很软，是怎么回事？
已经有8人回复
- 【请教】纳米Fe3O4的XRD
已经有16人回复
591475004
新虫 (初入文坛)
- 应助: 0 (幼儿园)
- 金币: 888.1
- 帖子: 26
- 在线: 20.6小时
- 虫号: 3530273
- 注册: 2014-11-11
- 性别: MM
- 专业: 无机材料化学
2楼2015-10-08 16:56:48
未末星亦
铜虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 656.3
- 散金: 20
- 帖子: 74
- 在线: 120.1小时
- 虫号: 2496443
- 注册: 2013-06-05
- 性别: MM
- 专业: 机械结构强度学
3楼2015-10-09 20:31:05
