[求助] 金相图片分析 已有2人参与

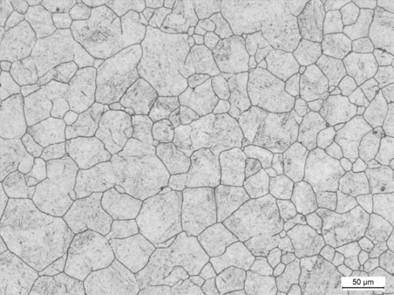

求教如何计算晶粒尺寸分布,比如一张金相图片,计算晶粒尺寸在5-10um、10-15um、15-20um、、、的晶粒个数,最后求数量比例

金相图片分析
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

事不宜迟
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

whut0703

铜虫 (正式写手)

【答案】应助回帖

一般金相显微镜上自带的图片处理软件中会有区分各个晶粒度的小软件的,最后给你出个柱状图,每个区间内晶粒所占总晶粒数的百分比。
2楼2014-04-03 08:37:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jifen

铁虫 (初入文坛)

【答案】应助回帖

我们是用image J 做的。
首先选中有代表性的晶粒区域。然后画三个已知尺寸的同心圆。每个圆上会有多个晶粒与之相交。方法是数每一圈上的交点数(intersection)。分别记下三个圆的直径(用以计算周长)以及每个圆上的交点。周长除以交点数就是晶粒尺寸。
在不同的区域重复以上步骤,可以得到平均晶粒尺寸。
注意twin的影响,不要算在内。
3楼2014-04-13 05:34:01
