| 查看: 1551 | 回复: 4 | ||
[求助]
请教各位大神，什么原因会导致制金纳米棒时产生大量的球？ 已有1人参与
|
|

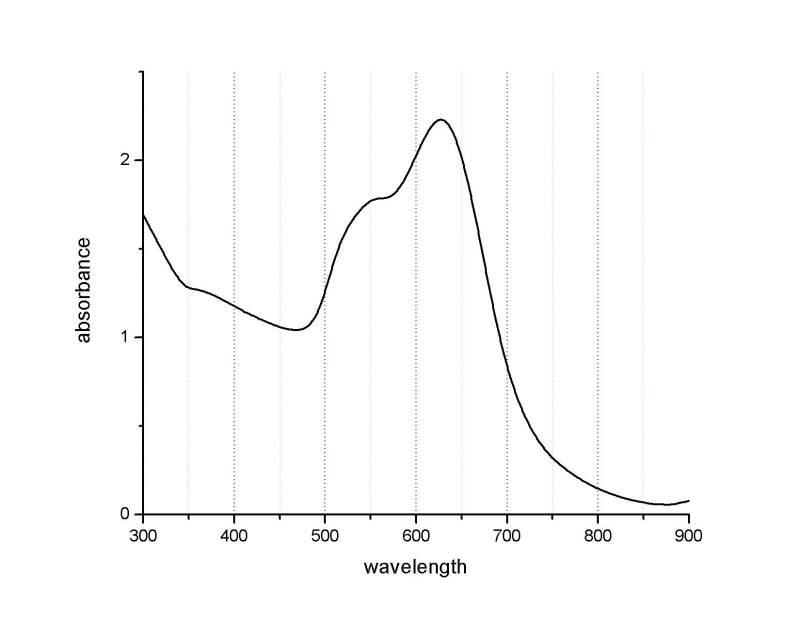

我用晶种法做纵向吸收峰在630nm左右的金纳米棒，步骤如下： 1、种子 取7.5mL 0.2M CTAB溶液放入烧杯中置于磁力搅拌器上，搅拌下滴加2.5mL 1 mM的HAuCl4溶液；待其在溶液中均匀分散后，在不断搅拌下，快速加入新鲜配制的零摄氏度的0.01M NaBH4溶液0.6mL。溶液由浅黄色变为棕黄色，搅拌均匀后25℃水浴2h。 2、生长液 在25℃环境下，取50mL，0.2M CTAB置于干净烧杯中； 加入1mL，4mM AgNO3溶液； 再加入50mL，l×10-3M HAuCl4溶液； 混合均匀后加入700 u L 0.0788M AA； 溶液由深棕黄色变为无色后，加入80 u L已制备好的种子液以诱发金纳米棒的生长。27℃水浴10h。 实验前已经用王水把反应容器和转子洗过，做出来的棒中掺杂大量的球，有时候在550nm和600nm之间会有一个肩峰。氯金酸用的是13年12月底配制的，肉眼观察性状没变。出现图中的这种结果，可能是由哪些原因造成的？ 另外 5ml的移液枪，吸不同的液体，液面位置也不一样，特别是氯金酸，它的液面比CTAB、水都要低。使用移液枪是不是对溶液的温度也有要求？  Graph.JPG |
回复此楼» 猜你喜欢
温州大学2026年招生（化学、材料）
已经有10人回复
-
招生负责_院士团队_学生高自由度成长_擅长学生培养
已经有5人回复
-
无机化学论文润色/翻译怎么收费?
已经有146人回复
-
温州大学招收2026年入学博士研究生（化学、材料、环境）
已经有10人回复
-
非晶合金
已经有2人回复
-
院士团队-每届学生都优秀-高自由度-团队氛围好
已经有0人回复
-
求调剂
已经有3人回复
-
化工学院（学院正式调剂群+联系方式）
已经有0人回复
-
化工学院（学院官方群）-院士团队招生-学生自由度高-培养模式成熟高效
已经有0人回复
-
黑龙江大学分析化学招调剂
已经有0人回复
-
武汉高校国家级人才团队招收材料，化学，纺织等专业硕士调剂生
已经有0人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 求助大神，如何合成Y2O2S纳米棒！棒长在40纳米一下！
已经有3人回复
- 请问各位大神，一般是用什么方法把 石墨稀 和 硅-二氧化硅基板 结合在一起的
已经有3人回复
- 请教各位大神一个石墨烯制备中的问题，困惑我挺久了
已经有4人回复
- 请问各位大神多金属氧簇的结构是用什么软件画的？
已经有3人回复
- 想了解一些关于纳米金制备的问题，大神给过来讲一下啊！！！
已经有5人回复
- 关于金纳米棒的巯基十一烷酸修饰请教
已经有16人回复
- 请教各位大神，用什么软件建纳米管模型？
已经有6人回复
- 求熟知 金棒的暗场成像 的各位专家各路大神！！！
已经有6人回复
- 有会做纵横比长一点的金棒的大神吗？求助！！！
已经有11人回复
- 请教各位大神，关于薄膜材料的光电化学测试
已经有7人回复
- 金棒合了一个月都还没出来，请各路大神帮帮忙
已经有20人回复
- 请问大神金纳米棒溶液怎么定量金纳米棒浓度？
已经有8人回复
- 请教大神怎么样让纳米丝素球在甲醇溶液中悬浮，要求是在比较高的浓度
已经有3人回复
- 金纳米棒的紫外和文献上不一样，请教！
已经有22人回复
- 请教金纳米棒的合成
已经有29人回复
- 请教各位高手，粒径为1-2nm的金纳米粒子如何能够分离得到？
已经有14人回复
- 急！！！ Cu掺杂ZnO纳米线 电子迭代收敛不下去 是什么原因呀 各位大神
已经有5人回复
- 求金纳米棒合成的大神！！
已经有15人回复
- 【请教】微米尺度氧化硅纳米球单层膜的制备
已经有13人回复
- 【请教】制硅球
已经有27人回复
- 【请教】sem制样喷金 和导电胶有什么作用
已经有4人回复
- 【请教】金纳米棒的长径比与吸收峰位关系
已经有8人回复
2楼2014-04-09 10:28:10
女孩当自强
木虫 (正式写手)
Queen
- MN-EPI: 1
- 应助: 5 (幼儿园)
- 金币: 2133.3
- 散金: 24
- 红花: 28
- 帖子: 408
- 在线: 89.2小时
- 虫号: 1552044
- 注册: 2011-12-26
- 性别: MM
- 专业: 无机纳米化学
3楼2014-04-14 16:47:55
4楼2014-07-16 15:28:11
5楼2017-07-31 16:34:58
