应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 功能材料 » 交流互助 » 液晶相之前可能是什么相？
101/1返回列表
查看: 2288  |  回复: 9
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

hawkklins

铜虫 (正式写手)

[求助] 液晶相之前可能是什么相？ 已有1人参与

初入液晶道，好多东西还来不及累积。
最近做了一液晶分子：
1. DSC，介电均显示在从晶态转变到Smectic之间，还有一个过渡状态。
2. 在偏光显微镜下看，在个过渡状态中看不到晶态下的畴壁，不同的颜色之间的边界比晶态模糊。
3. P-XRD的结果看，到2theta=20多度都还有峰存在，应该还是晶态。
4. 介电频谱中看，这个状态下竟然还有弛豫现象。
个人和课题组的智商都不够用了，在这里听听大家的看法。如果有相关文献，感激不尽！
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-25 14:22:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xeephre

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
穿越千年: 欢迎来本版交流 2014-03-28 09:39:55
该分子之前是否曾有报道？是否收录于Merck的液晶数据库中？近似结构的相序怎样？是否可供参考？很多结构都存在若干S相，所观察到的是否为不同S相的转变？按说C-S之间一般不会有N相，所以请最后考虑该情况。
以上就是解决该问题的一般思路
赞一下 回复此楼
我不相信梦是假的，我不相信死无报应。there will be a day...
2楼2014-03-26 10:19:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hawkklins

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by xeephre at 2014-03-26 10:19:15
该分子之前是否曾有报道？是否收录于Merck的液晶数据库中？近似结构的相序怎样？是否可供参考？很多结构都存在若干S相，所观察到的是否为不同S相的转变？按说C-S之间一般不会有N相，所以请最后考虑该情况。
以上就 ...

感谢！
这是一个新分子，类似结构有报道。偏光显微镜看，在过渡态没有S相的那种纹理。可能不是液晶相。
感谢您的思路，我去Merck液晶库看看，也去搜一下类似结构的相序。
赞一下 回复此楼
3楼2014-03-26 12:34:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xeephre

铁杆木虫 (正式写手)

【答案】应助回帖

引用回帖:
3楼: Originally posted by hawkklins at 2014-03-26 12:34:22
感谢！
这是一个新分子，类似结构有报道。偏光显微镜看，在过渡态没有S相的那种纹理。可能不是液晶相。
感谢您的思路，我去Merck液晶库看看，也去搜一下类似结构的相序。...

如果确定该相在偏光显微镜下没有织构，那么还有一些关键的问题：GC纯度是多少？水含量是多少？
挺好奇DSC图是什么样的
赞一下 回复此楼
我不相信梦是假的，我不相信死无报应。there will be a day...
4楼2014-03-26 14:20:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hawkklins

铜虫 (正式写手)
引用回帖:
4楼: Originally posted by xeephre at 2014-03-26 14:20:41
如果确定该相在偏光显微镜下没有织构，那么还有一些关键的问题：GC纯度是多少？水含量是多少？
挺好奇DSC图是什么样的...

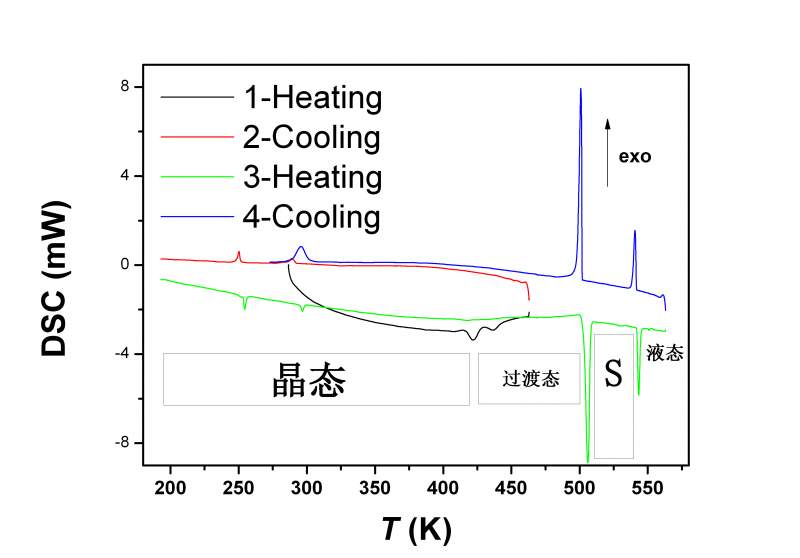

感谢您的帮助，DSC图在此。
410K左右是从晶态到过渡态，也就是那个让我一直头痛的态，的转变。
从原始的晶态到过渡态是一个不可逆的转变。进入过渡态后，如果降温会得到和原始晶态不同(XRD显示的)的晶态。新的晶态和过渡态在410K附近又是一个可逆转变。
GC没有做过，可能做不了。这东西的稳定温度为300度左右，大于这个温度直接分解，不进入气态。
做过元素分析，很纯。
液晶相之前可能是什么相？
赞一下 回复此楼
5楼2014-03-27 14:02:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xeephre

铁杆木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
hawkklins: 金币+50, ★★★★★最佳答案 2014-03-28 14:54:26
如果能排除掉纯度不足这一因素，考虑到DSC上该处的焓值很小并且观察不到织构，那么可以排除掉液晶相的可能，个人猜测是该处是固体不同晶体状态间的转变温度，这种情况在液晶化合物中不算罕见，但一般是单向的转变，完全可逆的倒是没发现过
赞一下 回复此楼
我不相信梦是假的，我不相信死无报应。there will be a day...
6楼2014-03-27 14:29:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hawkklins

铜虫 (正式写手)
引用回帖:
6楼: Originally posted by xeephre at 2014-03-27 14:29:54
如果能排除掉纯度不足这一因素，考虑到DSC上该处的焓值很小并且观察不到织构，那么可以排除掉液晶相的可能，个人猜测是该处是固体不同晶体状态间的转变温度，这种情况在液晶化合物中不算罕见，但一般是单向的转变， ...

确有可能。在XRD下，过渡态是能够观察到明显的峰。
我这个奇葩玩意儿的确是可逆的。
现在有点迷茫，不知道该从哪方面入手研究这个东西了。在液晶状态下的性质并没什么可圈可点的。
望指点！
赞一下 回复此楼
7楼2014-03-28 14:54:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xeephre

铁杆木虫 (正式写手)
引用回帖:
7楼: Originally posted by hawkklins at 2014-03-28 14:54:18
确有可能。在XRD下，过渡态是能够观察到明显的峰。
我这个奇葩玩意儿的确是可逆的。
现在有点迷茫，不知道该从哪方面入手研究这个东西了。在液晶状态下的性质并没什么可圈可点的。
望指点！...

如果不是液晶相也没什么值得研究的地方吧，合成一系列的结构之后测试相变点，粘度，光电参数，拍好偏光织构就可以灌水了，如果有条件再设计几个配方，一顿测试之后就可以发表专利了，运气好会被某些公司买下来作为储备，一般的路线图就是这样了吧
赞一下 回复此楼
我不相信梦是假的，我不相信死无报应。there will be a day...
8楼2014-03-28 16:40:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hawkklins

铜虫 (正式写手)
引用回帖:
8楼: Originally posted by xeephre at 2014-03-28 16:40:23
如果不是液晶相也没什么值得研究的地方吧，合成一系列的结构之后测试相变点，粘度，光电参数，拍好偏光织构就可以灌水了，如果有条件再设计几个配方，一顿测试之后就可以发表专利了，运气好会被某些公司买下来作为 ...

呃。。。液晶这一行原来是这个样子啊。
嗯，非常感谢！
赞一下 回复此楼
9楼2014-03-29 14:34:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heyaowu08

木虫 (著名写手)
楼主，问题最后解决了吗？我现在也遇到了类似的问题，愁啊
赞一下 回复此楼
10楼2016-06-08 10:23:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 hawkklins 的主题更新
101/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 Ocx3OKOzGU4q 2026-08-04 5/250 2026-08-04 13:31 by jzdxtiUmJ6PL
[找工作] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +4 Ocx3OKOzGU4q 2026-08-03 7/350 2026-08-04 13:22 by jzdxtiUmJ6PL
[考博] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 Ocx3OKOzGU4q 2026-08-03 8/400 2026-08-04 13:15 by jzdxtiUmJ6PL
[基金申请] 娱乐 +4 Tide man 2026-08-03 4/200 2026-08-04 11:51 by wgch518
[考研] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 Ocx3OKOzGU4q 2026-08-03 6/300 2026-08-04 11:34 by MWRYsWbJw4DE
[教师之家] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 Ocx3OKOzGU4q 2026-08-03 7/350 2026-08-04 11:31 by MWRYsWbJw4DE
[博后之家] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +3 Ocx3OKOzGU4q 2026-08-03 4/200 2026-08-04 11:26 by MWRYsWbJw4DE
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 f1dmPx051StA 2026-08-03 7/350 2026-08-04 09:31 by v1TJC4qJauAB
[博后之家] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 jRl3mE6ddZGq 2026-08-03 5/250 2026-08-04 09:27 by v1TJC4qJauAB
[博后之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 cu9Nq1xK233Z 2026-08-03 9/450 2026-08-04 09:17 by v1TJC4qJauAB
[教师之家] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +5 cu9Nq1xK233Z 2026-08-03 10/500 2026-08-04 09:15 by v1TJC4qJauAB
[基金申请] 系统今天又提示维护了，估计离放榜不远了 +12 winnerche 2026-07-29 16/800 2026-08-04 08:18 by Equinoxhua
[有机交流] 一个有机合成实验室都需要哪些设备？ 50+3 kf2781974 2026-07-31 10/500 2026-08-04 08:05 by 88817753
[考博] 售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急 +3 cu9Nq1xK233Z 2026-08-03 6/300 2026-08-04 06:10 by k7OM8YghWbkC
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +3 jRl3mE6ddZGq 2026-08-03 6/300 2026-08-04 04:47 by k7OM8YghWbkC
[公派出国] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 7/350 2026-08-04 04:46 by k7OM8YghWbkC
[考研] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 8/400 2026-08-04 03:21 by k7OM8YghWbkC
[高分子] UV压敏胶开发 +3 ichall 2026-07-30 5/250 2026-08-03 14:40 by Sunrisepay
[基金申请] 面上再次挂了，太难了，躺也躺不了，倦也卷不过，小学校之殇！ +19 低垂的野花 2026-07-31 25/1250 2026-08-03 09:25 by gy116024
[高分子] HXDI做水性聚氨酯乳液，是不是特别容易出渣 15+3 yuyusuv 2026-07-29 3/150 2026-07-31 09:21 by huizingga
信息提示
关闭
请填处理意见
关闭
