[求助] 帮忙解析纳米钛酸钡的HRTEM图 已有1人参与

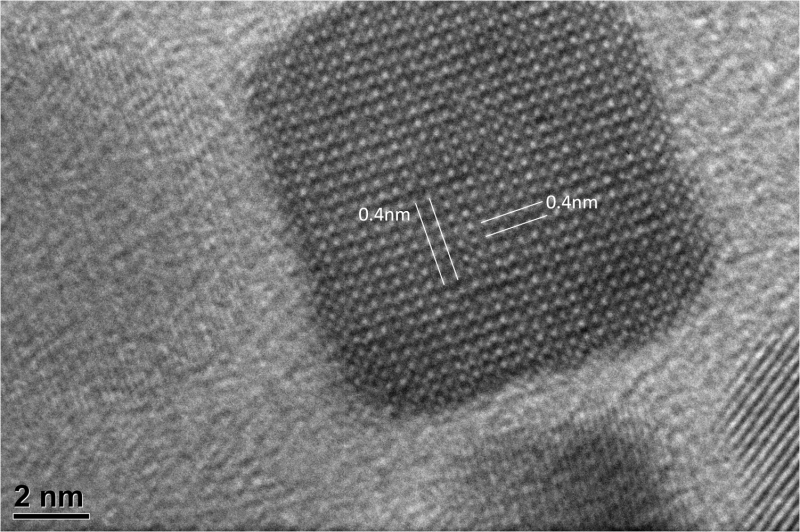

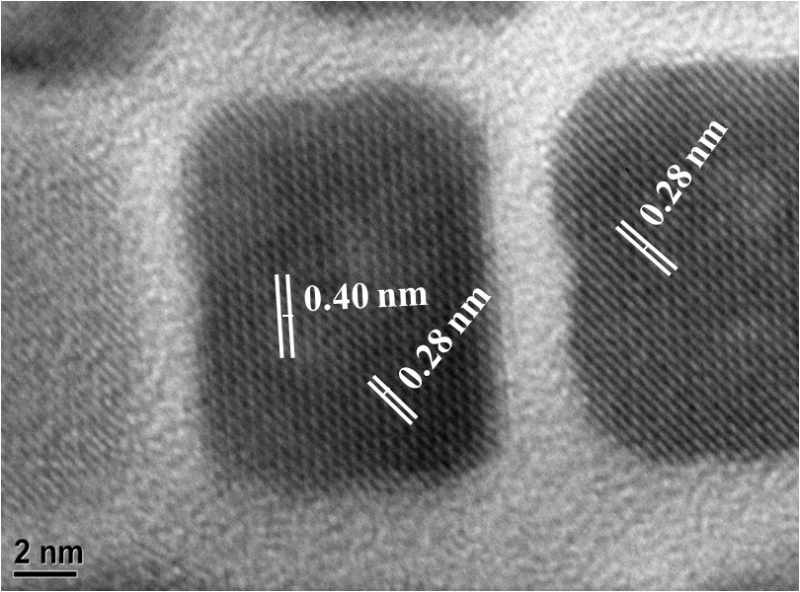

合成出20纳米左右钛酸钡，XRD显示立方相，Raman显示有四方相，希望能从HRETM图获得相的信息、暴露的晶面、生长速率最快的晶面。典型2个HRTEM图如下：

帮忙解析纳米钛酸钡的HRTEM图


帮忙解析纳米钛酸钡的HRTEM图-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2014-03-15 08:57:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)
本帖仅楼主可见
赞一下

» 本帖已获得的红花（最新10朵）

冰美人
2楼2014-03-27 09:08:33
已阅   申请CMEI   回复此楼   编辑   查看我的主页

冰美人

铁杆木虫 (职业作家)
送红花一朵
引用回帖:
2楼: Originally posted by TaoGG at 2014-03-27 09:08:33
你讲的是四方相吧？（“XRD显示为立方相”）
这两种晶型，只有在四方相中，（001）与（100）面的间距近似相等，都是0.4nm左右，且夹角近似为垂直。
确定晶型只有就可以由P4mm空间群确定三维形貌的晶面关系了。

...

没错，仪器信息网TEM论坛上发帖的是我的，因为小木虫没人解答。谢谢你。
赞一下 回复此楼
3楼2014-03-27 12:52:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

冰美人

铁杆木虫 (职业作家)
引用回帖:
2楼: Originally posted by TaoGG at 2014-03-27 09:08:33
你讲的是四方相吧？（“XRD显示为立方相”）
这两种晶型，只有在四方相中，（001）与（100）面的间距近似相等，都是0.4nm左右，且夹角近似为垂直。
确定晶型只有就可以由P4mm空间群确定三维形貌的晶面关系了。

...

由于粒子小，XRD衍射峰宽化，通过45度处峰裂分一点也不明显，所以认为是立方相，而拉曼光谱显示是有拉曼活性的四方相。所以希望通过HRTEM来区分，结果自己知识有限，仍无法判断。

你认为HRTEM是四方相？
如何确定由P4mm空间群确定三维形貌的晶面关系
赞一下 回复此楼
4楼2014-03-27 12:56:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (正式写手)
本帖仅楼主可见
赞一下
5楼2014-03-27 14:54:46
已阅   申请CMEI   回复此楼   编辑   查看我的主页

冰美人

铁杆木虫 (职业作家)
引用回帖:
5楼: Originally posted by TaoGG at 2014-03-27 14:54:46
如果是立方和四方的区别    把握性就不大了    我之前有遇到过立方与四方氧化锆的区分     xrd与hrtem不能区分判断     最后就是用拉曼散射方法确定的     因此建议用拉曼的结果
...

我的拉曼光谱显示是有拉曼活性的四方相，但由于立方相是拉曼非活性的，因此，只能知道产物里有四方相，可能是四方相和立方相的混合物，但每个相所占比例就难以确定了。
赞一下 回复此楼
6楼2014-03-28 08:14:22
