[求助] 求助ANSYS模拟纳米压痕仿真时载荷位移曲线怎么会是直线 已有1人参与

纳米压痕对薄膜材料特性的有限元仿真: 我使用的材料单元为PLANE182,TARGE169,CONTA171,使用的是2维轴对称模型,圆锥形压头,在上面建立pilot点,在pilot点上施加位移载荷。
接触上,选中压头线与薄膜上边线,设的是面与面接触,默认设置,无摩擦。
约束:衬底底边全约束,中心轴线约束UX,压头线给UY方向分步位移,200步,压入深度为300nm,释放用了200步秒。
求解选择地是Large Displacement Static,自动时间步长,记录每一步结果。

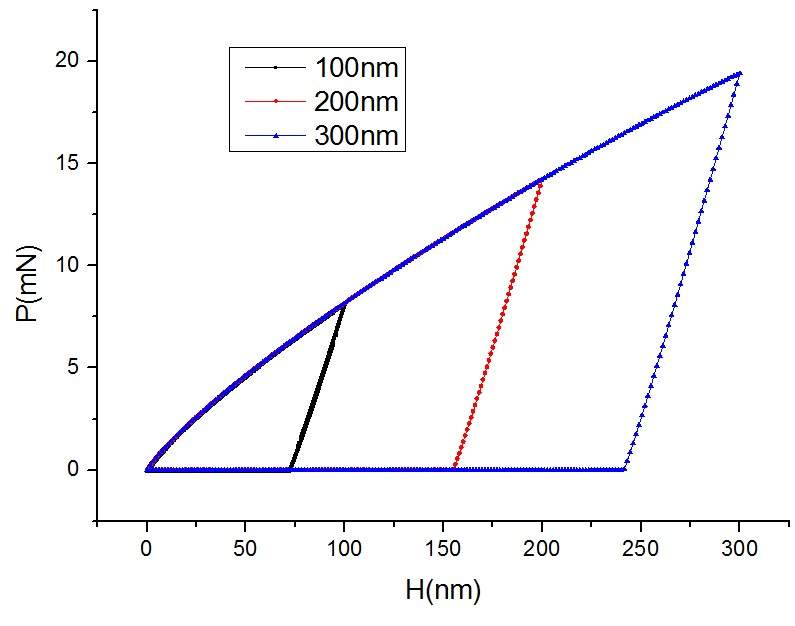

仿真结果出现了问题,通过时间历程管理器提取pilot点的支反力和位移,但是得到的载荷位移曲线确是直线,文献中的曲线是下凸的  不知道哪里出现了问题
http://d.kankan3d.com/file/data/ ... _1394001983_788.jpg
下面上传了DB文件和log文件  希望得到大神的解答求助ANSYS模拟纳米压痕仿真时载荷位移曲线怎么会是直线
AZ91_LOAD CUVE.jpg
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : AM60_300nm.db
  • 2014-03-05 14:48:01, 5.38 M
  • 附件 2 : AM60_300nm.txt
  • 2014-03-05 14:48:02, 83.15 K
