[求助] 高手请帮我绘制一副三维曲面图 已有1人参与

Temperature         Deformation %        Relaive plasticity
900        10        0.48133
900        30        0.37073
900        50        0.40896
900        70        0.24685
1000        10        0.57737
1000        30        0.26307
1000        50        0.28387
1000        70        0.18872
1100        10        0.60853
1100        30        0.26451
1100        50        0.3874
1100        70        0.22396
1200        10        0.16797
1200        30        0.18243
1200        50        0.38424
1200        70        0.17868
三列数据，X为温度列，Y为应变，Z为计算值

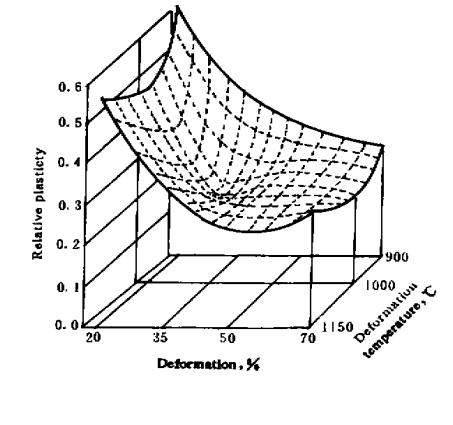

想画一副类似如下的图，另外Origin画这类图是需要什么插件吗？
高手请帮我绘制一副三维曲面图

[ Last edited by lgdca on 2013-12-28 at 12:06 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-12-28 12:04:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

onesupeng

金虫 (职业作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
lgdca: 金币+3, ★有帮助 2013-12-28 13:16:10
把数据写成如下格式，然后使用tecplot绘图，基本达到你要的效果
variables=T,D,R
zone f=point i=           1 j=          4 k=          4
900        10        0.48133
900        30        0.37073
900        50        0.40896
900        70        0.24685
1000        10        0.57737
1000        30        0.26307
1000        50        0.28387
1000        70        0.18872
1100        10        0.60853
1100        30        0.26451
1100        50        0.3874
1100        70        0.22396
1200        10        0.16797
1200        30        0.18243
1200        50        0.38424
1200        70        0.17868


另外，用matlab绘制也可以
赞一下 回复此楼
长期招收博士生，参见http://fsl-unsw.com
2楼2013-12-28 12:36:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lgdca

银虫 (小有名气)
引用回帖:
2楼: Originally posted by onesupeng at 2013-12-28 12:36:13
把数据写成如下格式，然后使用tecplot绘图，基本达到你要的效果
variables=T,D,R
zone f=point i=           1 j=          4 k=          4
900        10        0.48133
900        30        0.37073
90 ...

这两个软件我都没有，也没用过。请将倒数第六行“1100        50        0.3874”最后数值改为0.3288，劳烦帮我绘制一下，按照我给的例图设置格式，谢谢了！
赞一下 回复此楼
3楼2013-12-28 12:58:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinxiaoyun

木虫 (正式写手)
用origin 画的话很简单的
赞一下 回复此楼
4楼2013-12-30 15:11:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月只蓝

主管区长 (职业作家)
★ ★ ★ ★ ★ ★ ★
lgdca(ben_ladeng代发): 金币+7 2014-01-18 16:07:50
ben_ladeng: 专家考核 2014-01-18 16:08:02
CODE:
function three_d
data=[900        10        0.48133
900        30        0.37073
900        50        0.40896
900        70        0.24685
1000        10        0.57737
1000        30        0.26307
1000        50        0.28387
1000        70        0.18872
1100        10        0.60853
1100        30        0.26451
1100        50        0.3288
1100        70        0.22396
1200        10        0.16797
1200        30        0.18243
1200        50        0.38424
1200        70        0.17868];
x=data(:,1);y=data(:,2);z=data(:,3);
[X,Y,Z]=griddata(x,y,z,linspace(min(x),max(x),100)',linspace(min(y),max(y),100),'v4');%插值
figure,mesh(X,Y,Z)%;shading interp  %三维曲面

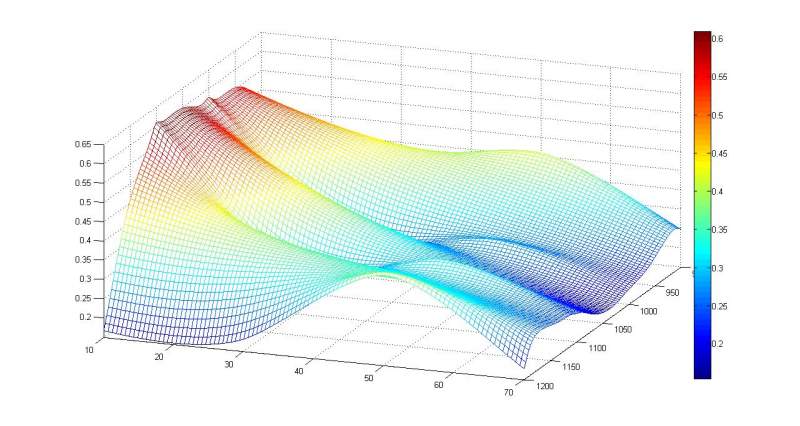

高手请帮我绘制一副三维曲面图-1

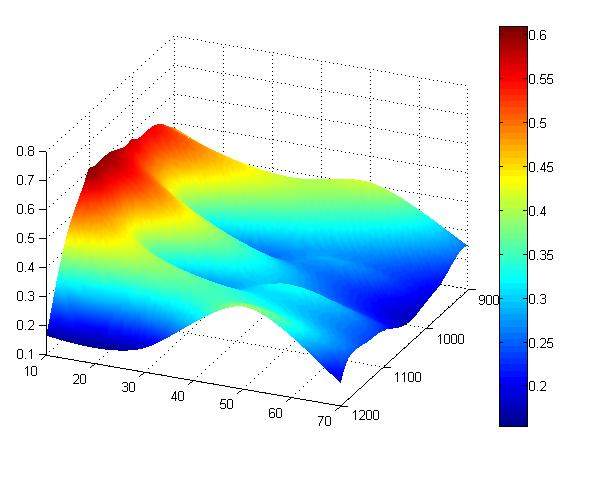

高手请帮我绘制一副三维曲面图-2
赞一下(4人) 回复此楼

» 本帖已获得的红花（最新10朵）

zjc2016
MATLAB、MS小问题、普通问题请发帖求助！时间精力有限，恕不接受无偿私信求助。
5楼2014-01-02 11:07:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lgdca

银虫 (小有名气)
引用回帖:
5楼: Originally posted by 月只蓝 at 2014-01-02 11:07:46
function three_d
data=;
x=data(:,1);y=data(:,2);z=data(:,3);
=griddata(x,y,z,linspace(min(x),max(x),100)',linspace(min(y),max(y),100),'v4');%插值
figure,mesh(X,Y,Z)%;shading interp  %三维曲面
  ...

我很想把金币给你，可是你不知应助贴，没法给你啊
赞一下 回复此楼
6楼2014-01-02 22:25:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

本帖仅楼主可见
赞一下
7楼2014-03-24 19:34:49
已阅   申请计算强帖   回复此楼   编辑   查看我的主页

zjc2016

新虫 (小有名气)
送红花一朵
引用回帖:
5楼: Originally posted by 月只蓝 at 2014-01-02 11:07:46
function three_d
data=;
x=data(:,1);y=data(:,2);z=data(:,3);
=griddata(x,y,z,linspace(min(x),max(x),100)',linspace(min(y),max(y),100),'v4');%插值
figure,mesh(X,Y,Z)%;shading interp  %三维曲面
  ...

摸摸大

发自小木虫Android客户端
回复此楼
8楼2016-12-05 14:55:42
