[求助]
关于fluent 铺层动网格计算发散的问题
|
|

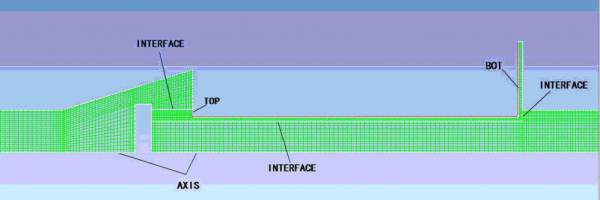

本人在做一个刚体在流体中运动的例子，用到了fluent的铺层动网格，刚体不在计算域中，指定刚体的上下游面为TOP BOT面，由UDF中读取两面上的压力，转换为速度，赋给流体边界网格速度，UDF用DEFINE_CG_MOTION宏； 首先进行稳态计算，将稳态结果作为初始条件开始瞬态计算； 由稳态计算得到某一压力差下（进口pressure inlet ；出口pressure outlet ）可看出压力和速度分布是正确的，计算得到出口流量为-0.385kg/s，BOT和TOP 面上的静压力分别为43000和62000 Pascal； 但是瞬态计算开始后，很快就发散。第一个时间步里，第2、3个迭代就错误，出现了负压，且数量级上的错误，本来稳态计算结果是0.06MPa，即6米，但是瞬态计算开始，该面上压力值为-0.1MPa，下一时间步上+6MPa。因此BOT 和TOP面上受的力错误，导致网格运动错误，最终网格出现负体积。 改变压力速度耦合方式、进出口边界条件类型、调整时间步长、调小收敛残差、更改欠松弛因子、网格加密等，but all them didn’t to work。 这种情况，是什么导致的？是动网格设置参数的问题？还是瞬态计算的问题？ 请懂的童鞋不吝赐教！！！  未命名.jpg |
