[求助] 关于超级电容器的恒电流充放电测试 已有2人参与

各位虫友,大家好,本人最近新接触超级电容器方面的电化学测试,有一些问题困扰已久,希望得到高手的指点。我遇到的问题主要是超级电容器的工作电极制备和恒电流充放电实验。
    关于工作电极,我是这样制备的,将粉末用乙醇调成糊状尽量均匀的涂在泡沫镍网上,干燥后压紧,使镍网里充满黑色粉末。

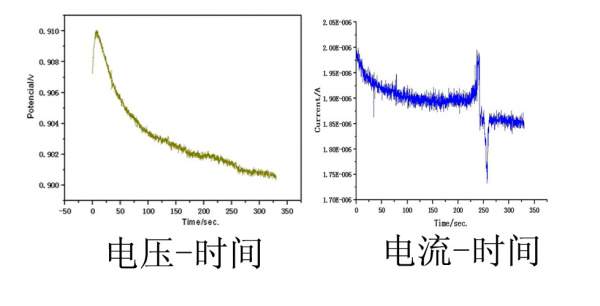

    采用国产的电化学工作站,计时电位法测试技术,进行恒电流充放电实验。涂在镍网上的活性物质约0.02mg,设置阴阳极电流均是0.12mA,电压范围是0-0.8V,循环2一次,测出的电压-时间曲线和电流-时间曲线如图。
    我想知道为什么我测出来的曲线很多毛刺,不是光滑的曲线,并且电压-时间曲线严重不对称,电流-时间曲线也不是很恒定?求助各位高手,很有用的应助金币多多。欢迎大家一起讨论分析,共同进步。
关于超级电容器的恒电流充放电测试
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

thir1313

铜虫 (正式写手)

泡沫镍网在酸性中有反应,可能引起的不稳定吧
一生中需要经历多少次的脱变才能懂得人生
2楼2014-01-07 11:27:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

smartdao

木虫 (小有名气)

【答案】应助回帖

★ ★
zzf@南方: 金币+2, ★有帮助, 谢谢你的分析,可能是你说的原因吧。 2014-01-07 17:22:36
你的电极材料不用粘结剂???这样肯定和集流体结合不好啊,测试时必然会不稳定的,另外,你在什么体系下测试的?
我们的幸福,常常在别人眼里
3楼2014-01-07 13:02:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corrtest

木虫 (著名写手)


【答案】应助回帖

★ ★ ★
zzf@南方: 金币+3, ★有帮助, 6M的氢氧化钾做电解液,频率好像是65Hz,我后来又尝试了其他方法,没用电化学工作站测试,用专门的电池测试仪器做出来了。 2014-01-07 17:25:08
溶液体系是什么样的?恒电流充放电电流不稳可能是仪器本身问题,电压不稳可能是材料本身问题,另外你的曲线毛刺很多,请问一下你调制的采样频率是多少,过高的采样频率一定是很多毛刺的。
4楼2014-01-07 17:07:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzf@南方

新虫 (小有名气)

引用回帖:
2楼: Originally posted by thir1313 at 2014-01-07 11:27:05
泡沫镍网在酸性中有反应,可能引起的不稳定吧

呃。。。。我采用的是强碱电解质。就是采用的文献上的方法。
5楼2014-01-07 17:19:57
