[求助] 超级电容器充放电 已有1人参与

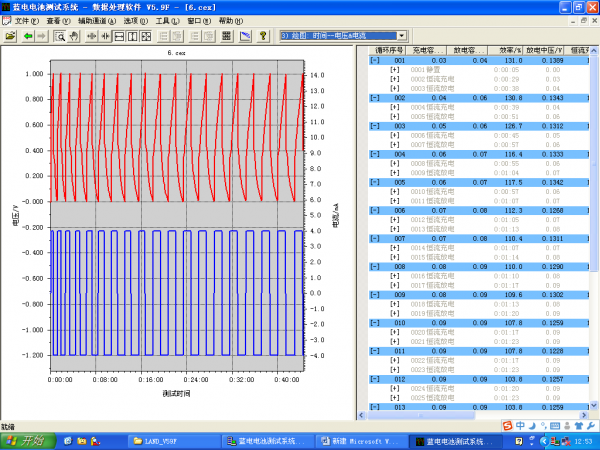

请教大家一个问题，我用炭材料做超级电容器，三电极体系用LAND做充放电的时候，充电和放电很快，一下就到0.4V了，不知道是什么原因引起的？请大家不吝赐教！
超级电容器充放电

[ Last edited by tandy_3964 on 2013-8-28 at 13:02 ]
回复此楼

» 收录本帖的淘帖专辑推荐

常见的相关实验现象分析

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-28 13:01:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

890206yjc

木虫 (正式写手)
引用回帖:
15楼: Originally posted by pigishappy at 2015-04-24 11:53:03
请问：内阻大在循环伏安曲线上是怎么反映出来的？个人觉得应该不是峰，那会是什么样呢？

谢谢！...

如果内阻大，循环伏安曲线偏离矩形特性越大
赞一下(1人) 回复此楼
16楼2015-04-24 20:08:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

liangzilei

木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
从曲线上看，超容的基本性能还是有的。至于为什么会充放电如此之快还要从电压降着手，体系的内阻太大了，能量大部分都被内阻消耗了。
赞一下 回复此楼
2楼2013-08-28 15:52:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tandy_3964

木虫 (著名写手)
引用回帖:
2楼: Originally posted by liangzilei at 2013-08-28 15:52:37
从曲线上看，超容的基本性能还是有的。至于为什么会充放电如此之快还要从电压降着手，体系的内阻太大了，能量大部分都被内阻消耗了。

那会不会是我的泡沫镍引起的呢？我的泡沫镍都是好几年前师兄师姐留下的。
赞一下 回复此楼
3楼2013-08-29 10:18:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tandy_3964

木虫 (著名写手)
引用回帖:
2楼: Originally posted by liangzilei at 2013-08-28 15:52:37
从曲线上看，超容的基本性能还是有的。至于为什么会充放电如此之快还要从电压降着手，体系的内阻太大了，能量大部分都被内阻消耗了。

还有就是我们用的LAND也是06年买的，用的线都生锈了，不知道会不会导致内阻增大。谢谢了！
赞一下 回复此楼
4楼2013-08-29 10:20:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liangzilei

木虫 (著名写手)

【答案】应助回帖

这个要看测试时的电流，到底集流体和生锈的导线是否会在4mA电流充放电条件下明显引起体系的电压降，建议你做几次对比实验。比如选择其他的集流体，改变导电剂的含量，导线生锈的话可以尝试将生锈部分去掉，重新焊上鳄鱼夹等等。再就是体系的内阻包括极化内阻和欧姆内阻，你提到的都属于后者，至于前者是否有明显的影响要自已做实验去查找了。
赞一下 回复此楼
5楼2013-08-29 11:04:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tandy_3964

木虫 (著名写手)
谢谢了！我回去试试！
赞一下 回复此楼
6楼2013-08-29 11:08:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5320754

金虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
请问你这个横坐标的单位是秒还是分钟，一个充放循环是2秒还是2分钟？
赞一下 回复此楼
7楼2013-08-30 08:31:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tandy_3964

木虫 (著名写手)
坐标是秒
回复此楼
8楼2013-08-30 08:59:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tandy_3964

木虫 (著名写手)
两分钟一次充放循环
赞一下 回复此楼
9楼2013-08-30 09:00:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

890206yjc

木虫 (正式写手)
做下循环伏安验证一下是材料内阻大还是设备问题.....
赞一下 回复此楼
10楼2013-08-30 12:02:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
