小木虫论坛-学术科研互动平台 » 计算模拟区 » 仿真模拟 » CFD基本理论 » 关于网格划分完成后使用nummrg,all 和numcmp,all出现错误的问题？
31/1返回列表
查看: 3417  |  回复: 2
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

vicly2013

铁虫 (小有名气)

[求助] 关于网格划分完成后使用nummrg,all 和numcmp,all出现错误的问题？ 已有1人参与

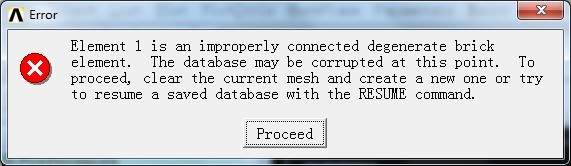

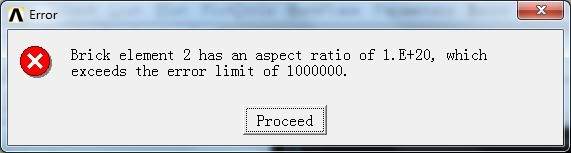

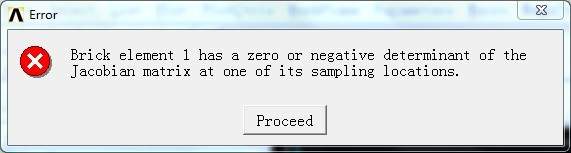

如题！错误如下：
关于网格划分完成后使用nummrg,all 和numcmp,all出现错误的问题？


关于网格划分完成后使用nummrg,all 和numcmp,all出现错误的问题？-1


关于网格划分完成后使用nummrg,all 和numcmp,all出现错误的问题？-2

请问各位大神，这些问题该如何解决！谢谢！！！

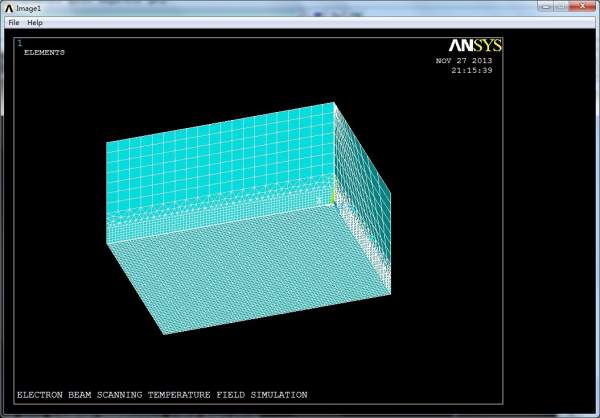

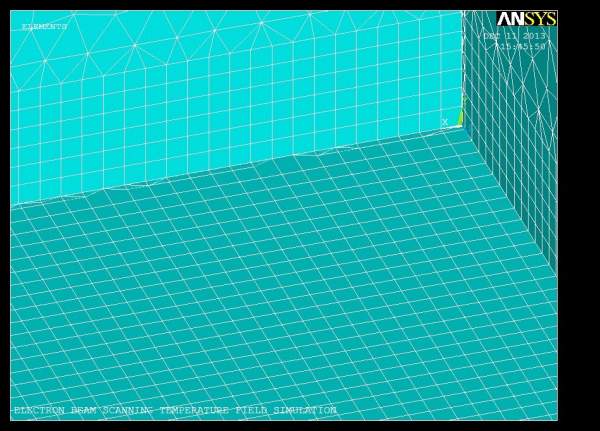

关于网格划分完成后使用nummrg,all 和numcmp,all出现错误的问题？-3


关于网格划分完成后使用nummrg,all 和numcmp,all出现错误的问题？-4
压缩后.jpg程序见附件！

[ Last edited by vicly2013 on 2013-12-11 at 16:22 ]
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 29.inp
    • 2013-12-11 16:21:33, 6.01 K

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-12-10 23:25:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
vicly2013: 金币+4, ★★★很有帮助 2013-12-14 16:51:26
vicly2013: 金币+1, ★★★很有帮助 2014-01-15 01:05:33
好像是执行 nummrg,all 命令后，有些不该合并的节点被合并了。是否你的长度单位用了 m，以至节点的坐标值非常接近？
如是，可以把整个模型放大 1000 倍，即将长度单位改为 mm，这样在合并节点时就不易出现上述错误了。
如果不是，可以试试：不做 nummrg,all，只执行 numcmp,all，应该不会再出现上述错误。节点合并问题则需要另外设法进行，比如找出需要合并的节点，用节点耦合把它们联系到一起。
赞一下(1人) 回复此楼
2楼2013-12-12 08:12:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vicly2013

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by htbbzzg at 2013-12-12 08:12:12
好像是执行 nummrg,all 命令后，有些不该合并的节点被合并了。是否你的长度单位用了 m，以至节点的坐标值非常接近？
如是，可以把整个模型放大 1000 倍，即将长度单位改为 mm，这样在合并节点时就不易出现上述错误 ...

嗯，我试试。谢谢老师的回复！！
赞一下 回复此楼
3楼2013-12-12 13:00:08
