[求助] Fluent流场后处理时数据异常问题

本人用FLUENT计算流场时，中心面上的速度矢量图基本正确。在进一步分析边界处的速度时，用速度矢量图显示是有数值的，但是导出数据或者用XYplot时全部都变为0了。。。请有经验的同学好心指导一下。。。万分感谢！

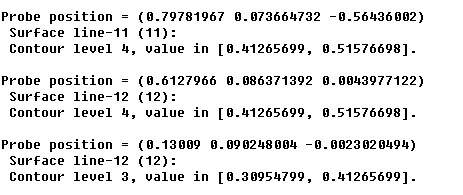

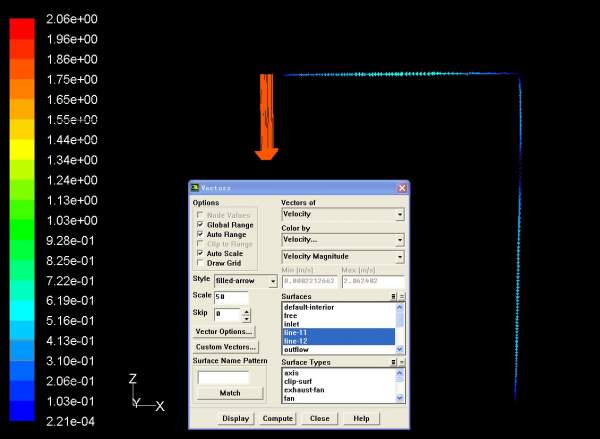

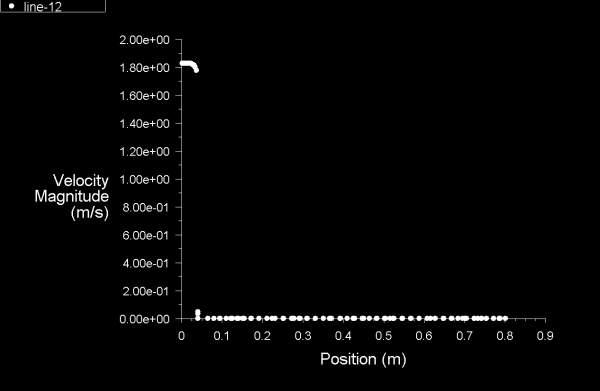

附图如下
Fluent流场后处理时数据异常问题


Fluent流场后处理时数据异常问题-1


Fluent流场后处理时数据异常问题-2


Fluent流场后处理时数据异常问题-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-12-09 16:22:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jerrypan13

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
rinuan: 金币+7, ★★★很有帮助, 找到了问题按照新的思路解决了问题 2013-12-13 16:00:06
你的2条线是固壁吧，所以线上的速度就是0的
矢量显示的是靠近固壁的那层网格的速度值
赞一下 回复此楼
2楼2013-12-09 22:49:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

rinuan

铜虫 (初入文坛)
引用回帖:
2楼: Originally posted by jerrypan13 at 2013-12-09 22:49:55
你的2条线是固壁吧，所以线上的速度就是0的
矢量显示的是靠近固壁的那层网格的速度值

啊是的。。。那这种情况怎么处理呢 新建一条离得很近的线可以吗 还有更好的方法吗
赞一下 回复此楼
3楼2013-12-10 09:24:55
