[求助] 求助一 滚筒设计

需要设计一滚筒，表面覆打磨材料，做磨布皮的工具，大约1500mm+直径200mm，我得怎么固定到中间轴上？有哪些方法？还有轴承盖各部分的尺寸是多大？？
图书馆不开门今天，学校网速拙计、没法查。。。拜托各位了
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-12-06 14:36:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctgu_zheng

专家顾问 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
这个你先要计算啊
你的负载多大 各部件的受力多大
根据负载确定连接固定方式 （螺栓连接、键 花键连接等等）
最后还要校核下 强度
具体设计 只能给思路 最终还是得你根据具体情况做
赞一下 回复此楼
2楼2013-12-07 11:23:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunlin1990

新虫 (小有名气)
引用回帖:
2楼: Originally posted by ctgu_zheng at 2013-12-07 11:23:22
这个你先要计算啊
你的负载多大 各部件的受力多大
根据负载确定连接固定方式 （螺栓连接、键 花键连接等等）
最后还要校核下 强度
具体设计 只能给思路 最终还是得你根据具体情况做

几乎没有负载的、只是作为一个磨轮那样，筒外包磨砂材料，打磨一种厚布。所以只有让筒转起来和克服摩擦阻力的转矩
赞一下 回复此楼
3楼2013-12-07 13:01:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

thelzy

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
直接买一根不锈钢管或者普通铁管，尺寸按照你设定的，两端焊接直径200，厚度10的铁片，中间打孔直径12，穿一根直径12的不锈钢做轴，焊接在铁片上，把轴的两端加工一下，配上普通的轴承，如果承载力高的话就用向心推力轴承，按照机械手册查下，就能选择了。支架自己看着办吧。
赞一下 回复此楼
谁都曾年少轻狂，现在也不必满目沧桑！用心做好每件事，笑看风云也是一种心情。
4楼2013-12-07 13:40:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtxzxs

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
你的滚筒的动力什么，是通过电动机、减速器传过来的？还是别的什么？
我之前设计的滚筒是采用心轴的形式，不受扭，不知道你的是什么情况？
赞一下 回复此楼
5楼2013-12-07 13:45:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sunlin1990

新虫 (小有名气)
引用回帖:
5楼: Originally posted by xhtxzxs at 2013-12-07 13:45:23
你的滚筒的动力什么，是通过电动机、减速器传过来的？还是别的什么？
我之前设计的滚筒是采用心轴的形式，不受扭，不知道你的是什么情况？

电动机、就是采用心轴的形式，老师让我查怎么固定这筒，有哪些方法，但是这个设计做的话，肯定和楼上那样焊个来的方便快捷、
赞一下 回复此楼
6楼2013-12-07 13:54:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyf313

至尊木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
sunlin1990: 金币+10, ★★★很有帮助, 谢谢您这么用心 2013-12-08 11:05:46

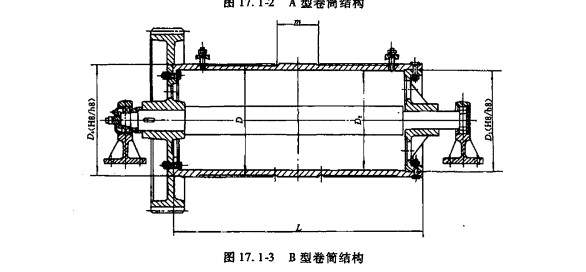

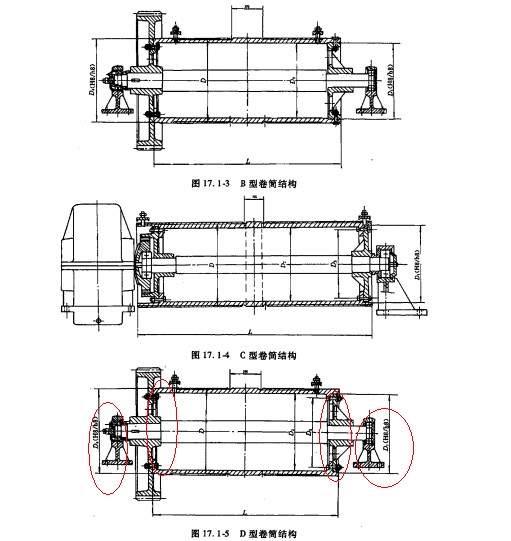

这个你可以参照起重机起升机构用的滚筒，在机械设计手册 (第五版) 第3卷 机械零部件设计(轴系、支承与其他)阎邦椿主编 可以查到。两端需要两个支架，作为芯轴端部支撑。滚筒和芯轴需要联轴器及轴承装配。
求助一 滚筒设计


求助一 滚筒设计-1
赞一下(1人) 回复此楼
nevergiveup！
7楼2013-12-08 10:46:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xhtxzxs

木虫 (正式写手)
引用回帖:
6楼: Originally posted by sunlin1990 at 2013-12-07 13:54:45
电动机、就是采用心轴的形式，老师让我查怎么固定这筒，有哪些方法，但是这个设计做的话，肯定和楼上那样焊个来的方便快捷、...

我是把最后一级齿轮和卷筒固定在一起，再把卷筒装在心轴上
赞一下 回复此楼
8楼2013-12-12 15:33:51
