[求助] 这个圆盘怎么固定？ 已有3人参与

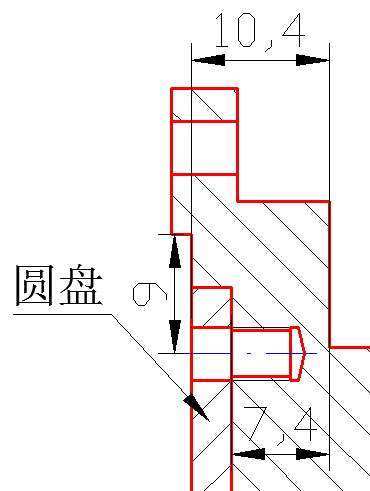

如图所示，圆盘厚度为3，圆盘靠着的底座壁厚只有7.4，这些基本尺寸不能更改。另外，如果用螺栓或者螺钉连接，中心线的位置只能是现在的位置。
我发现即使用M3的螺栓或者螺钉都不行，M3的螺钉杆部最短为5mm，打孔至少要求7个毫米，这样壁厚基本上就快要打穿了，这样明显是不行的。求教大神有什么方法可以解决这个问题。另外，为了方便拆卸，不能用过盈连接。
这个圆盘怎么固定？
图像 2.jpg

[ Last edited by 天很蓝 on 2013-11-13 at 19:24 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-11-13 19:23:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

yangaj1995

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
用沉头螺钉，5mm连接足矣。孔加工应不是问题
赞一下(1人) 回复此楼
7楼2013-11-14 08:39:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

【答案】应助回帖

感谢参与，应助指数 +1
不能设计成组合装配的形式吗？做成两部分，先打好眼攻好丝，然后再用金属加粘合剂堵孔。
赞一下 回复此楼
2楼2013-11-13 20:15:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chanmanhui

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
要加工那个尺寸，钻螺纹孔，还是铣平面，还是铰周边的孔，没看到全图，应该用厚壁圆筒可以定位4个自由度，再用压板限制z方移动，在方旋转可以不用限定，还是要看一下全图和加工尺寸才能确定。。
赞一下 回复此楼
3楼2013-11-13 21:26:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小凡2011

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
弄个长一点的M3螺栓 先拧上一个M3的 螺母 在往孔里拧
这样可以减少螺栓的连接深度嘛 试试看
赞一下 回复此楼
4楼2013-11-13 21:43:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天很蓝

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by peterflyer at 2013-11-13 20:15:12
不能设计成组合装配的形式吗？做成两部分，先打好眼攻好丝，然后再用金属加粘合剂堵孔。

谢谢提供方案，但是不可以这么做哦
赞一下 回复此楼
5楼2013-11-14 08:32:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天很蓝

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by chanmanhui at 2013-11-13 21:26:26
要加工那个尺寸，钻螺纹孔，还是铣平面，还是铰周边的孔，没看到全图，应该用厚壁圆筒可以定位4个自由度，再用压板限制z方移动，在方旋转可以不用限定，还是要看一下全图和加工尺寸才能确定。。

谢谢回复，这个不能上全图的，要保密
赞一下 回复此楼
6楼2013-11-14 08:33:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

PIPIHUI

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
直接六点压铆~~~用不了螺栓就压铆~~省时省力
赞一下 回复此楼
有开始必定有结束~~
8楼2013-11-14 11:32:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天很蓝

铜虫 (小有名气)
引用回帖:
8楼: Originally posted by PIPIHUI at 2013-11-14 11:32:57
直接六点压铆~~~用不了螺栓就压铆~~省时省力

那个东西方便拆卸吗？
赞一下 回复此楼
9楼2013-11-14 14:40:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

PIPIHUI

木虫 (正式写手)
引用回帖:
9楼: Originally posted by 天很蓝 at 2013-11-14 14:40:11
那个东西方便拆卸吗？...

不行，只能一次成型固定~~
赞一下 回复此楼
有开始必定有结束~~
10楼2013-11-14 19:15:15
