[求助] 风刀流场模拟

关于环形风刀的一个模拟,环形风刀的原理如图1。图2是几何模型,图3中红色的部分是出口。选的ideal-gas, 模型为k-e,Turb. Kinetic Energy与Turb. Dissipation Rated都为0.01. 当图1中的入口总压低的时候勉强能收敛,但总压设为0.6MPa时,无论怎么设置静压及调节松弛因子,计算到10多步就会出现浮点错误,计算过程中会提示Turbulent  viscosity  limited  to  viscosity  ratio  of 1,000000e+5 in xxx,或者pressure limited  to .........,或者temperature limited  to ........等。麻烦各位大侠帮帮忙分析一下原因啊。
风刀流场模拟
图1


风刀流场模拟-1
图2


风刀流场模拟-2

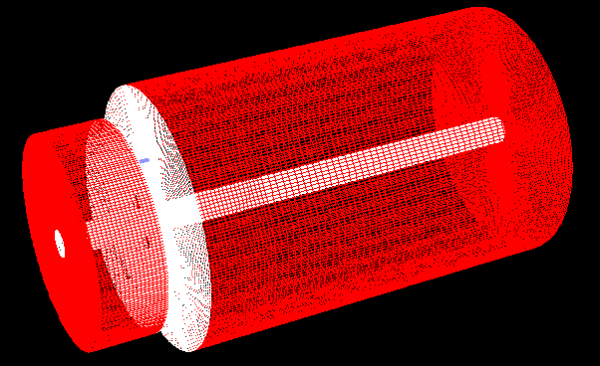

图3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jndx418

新虫 (初入文坛)

自己顶一下
2楼2013-11-17 15:33:36
