[求助] 交流阻抗谱分析

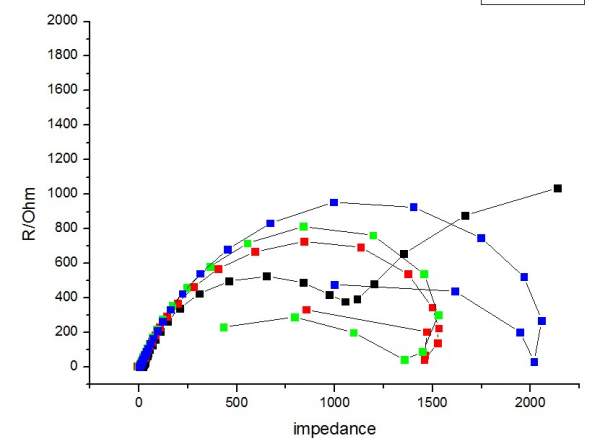

这是铝合金的一组交流阻抗谱的图,分别是时效不同时间后做的,黑色的时间最短,依次是红、绿、蓝的时效时间逐渐延长,我不明白为何阻抗谱在低频区会有向内的第二个弧出现,这代表着什么??有哪位大虾能比较宏观或是整体上解释一下这样的阻抗谱,是吸附体系吗?每段弧代表什么特征??我对这个不太懂
交流阻抗谱分析
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

新手上路,请各位大虾多多帮助!!
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corrtest

木虫 (著名写手)


【答案】应助回帖

感谢参与,应助指数 +1
低频的频率是多少?0.01HZ,还是多少?
可以结合bode图看看
回转的弧为感抗,是否为腐蚀产物膜在电极表面的脱附过程
2楼2013-11-07 17:49:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

conway

金虫 (小有名气)

引用回帖:
2楼: Originally posted by corrtest at 2013-11-07 17:49:55
低频的频率是多少?0.01HZ,还是多少?
可以结合bode图看看
回转的弧为感抗,是否为腐蚀产物膜在电极表面的脱附过程

回转的弧如果是感抗的话应该是往下凸出来的,而且应该是在第四象限上才行,我查资料大多认为如果这个回转弧是向上凸的话有可能是测试系统稳定不好造成的,而且在bode图里,最后低频的几个点都是有明显的起伏波动的。
新手上路,请各位大虾多多帮助!!
3楼2013-11-08 12:17:22
