[求助] 活性炭等温吸附孔分布

RT，最近做了个活性炭的氩气（Ar)等温吸附测试，主要是想看看材料的孔分布。吸脱附曲线如下

在画孔分布（PSD）图时横坐标一般都是孔径（Pore width),对于纵坐标dV/dW是仪器自己给的吗？
dV/dW是不是累计孔体积的增量除以孔径的增量得到的？例如横坐标是0.445，那么dV/dW=(0.0194-0.0129)/(0.445-0.437)？
活性炭等温吸附孔分布


活性炭等温吸附孔分布-1
回复此楼

» 收录本帖的淘帖专辑推荐

BET，BJH，PORE

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-11-04 14:42:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

romami

铜虫 (正式写手)
这个单位是（cm^3/(nm.g)吗？如何让单位显示正常，不是乱码？
赞一下 回复此楼
2楼2013-11-04 14:45:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

romami

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by romami at 2013-11-04 14:45:13
这个单位是（cm^3/(nm.g)吗？如何让单位显示正常，不是乱码？

大侠们，没人能给解答下吗？
赞一下 回复此楼
3楼2013-11-04 14:56:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinkan

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
jiangyun2: 金币+2, 谢谢回帖交流，欢迎常来~~ 2013-11-04 18:52:17
romami(jiangyun2代发): 金币+5 2013-11-12 17:34:50
单位显示乱码是软件本身的原因或者操作系统语言包的问题，我们实验室有台压汞仪也是这样，“nm”能显示，但是“μm”就死活显示不了，这个应该没啥关系，无视之就好了，毕竟最后放论文里面的图表都要重新画过的。真看着不爽那就只能从软件的设置里面把计算单位换掉了。
关于孔径分布，楼主你看下软件里面differential pore volume的计算模式是否能够更改？这个的单位应该是和cumulative pore volume的一样才对，实在不行就用前后两次的cumulative pore volume相减得到differential pore volume，然后作图或者计算，看你的数据误差也不会很大。
赞一下 回复此楼
Life is just like a chess game, I'd love to be a pawn, slow but who sees me turn back?
4楼2013-11-04 15:23:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

romami

铜虫 (正式写手)
引用回帖:
4楼: Originally posted by jinkan at 2013-11-04 15:23:35
单位显示乱码是软件本身的原因或者操作系统语言包的问题，我们实验室有台压汞仪也是这样，“nm”能显示，但是“μm”就死活显示不了，这个应该没啥关系，无视之就好了，毕竟最后放论文里面的图表都要重新画过的。真 ...

请问dV/dW是怎么计算的？方便的话 举个例子可以吗？
赞一下 回复此楼
5楼2013-11-04 15:27:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

romami

铜虫 (正式写手)
引用回帖:
4楼: Originally posted by jinkan at 2013-11-04 15:23:35
单位显示乱码是软件本身的原因或者操作系统语言包的问题，我们实验室有台压汞仪也是这样，“nm”能显示，但是“μm”就死活显示不了，这个应该没啥关系，无视之就好了，毕竟最后放论文里面的图表都要重新画过的。真 ...

测试是在别处做的，数据也是别人给的。给过来的数据中用HK和DFT分析了的，其中DFT中的differential pore volume和cumulative pore volume单位是一样的。二者单位不一样说明了什么？必须要一样才是对的吗？
赞一下 回复此楼
6楼2013-11-04 15:42:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinkan

铁杆木虫 (著名写手)
引用回帖:
5楼: Originally posted by romami at 2013-11-04 15:27:03
请问dV/dW是怎么计算的？方便的话 举个例子可以吗？...

W是指孔径么？我对气体吸附这块不是很熟悉。从我做压汞实验的经验来看，如果楼主你的dV/dW的单位是cm3/（nm·g）这样的话，那这个数应该是前后两次气体吸附量之差/前后两次的孔径的差值。至于是软件计还是要自己算，我感觉软件算的可能性比较大呵呵，楼主好好研究一下软件吧，是不是软件设置里面有相关的选项没点上。
PS：楼主你如果利用你上传的那个表格的数据，不同列之间相互验证的话是会有误差的，因为显示的数据只是精确到了小数点后面4位，实际上仪器计算所依据的原始数据还要精确的多得多。这个误差就是在四舍五入的时候产生的
赞一下 回复此楼
Life is just like a chess game, I'd love to be a pawn, slow but who sees me turn back?
7楼2013-11-04 15:42:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jinkan

铁杆木虫 (著名写手)
引用回帖:
6楼: Originally posted by romami at 2013-11-04 15:42:52
测试是在别处做的，数据也是别人给的。给过来的数据中用HK和DFT分析了的，其中DFT中的differential pore volume和cumulative pore volume单位是一样的。二者单位不一样说明了什么？必须要一样才是对的吗？...

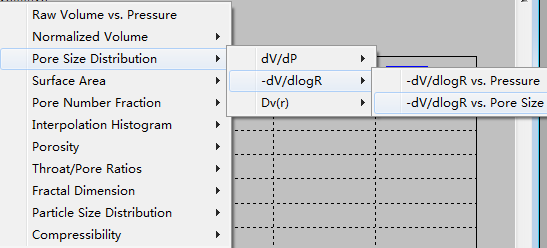

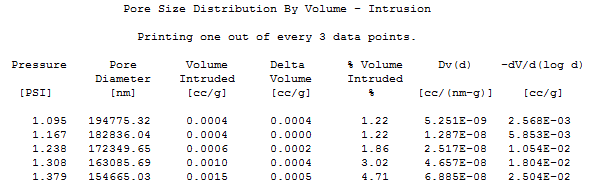

单位不一样只能说明他处理数据时候的计算方法不一样，说明不了其他的东西。比如说我实验室的压汞仪，一个孔径分布可以有三大类、6小类的处理形式。输出的表格也有不用的计算方法所产生的不同的数据
活性炭等温吸附孔分布-2
图像 1.png


活性炭等温吸附孔分布-3
图像 2.png
赞一下 回复此楼
Life is just like a chess game, I'd love to be a pawn, slow but who sees me turn back?
8楼2013-11-04 15:50:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

646468128

铁杆木虫 (著名写手)

探路者......

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
jiangyun2: 金币+1, 谢谢回帖交流，欢迎常来~~ 2013-11-04 18:52:25
romami(jiangyun2代发): 金币+5 2013-11-12 17:34:56
引用回帖:
6楼: Originally posted by romami at 2013-11-04 15:42:52
测试是在别处做的，数据也是别人给的。给过来的数据中用HK和DFT分析了的，其中DFT中的differential pore volume和cumulative pore volume单位是一样的。二者单位不一样说明了什么？必须要一样才是对的吗？...

在何处做不重要，你要数据的时候，直接把原始数据要过来。
计算可以用脱机软件自己选择模型计算的。活性炭用HK或DFT都行，现在比较贴切的认为DFT不错。DFT微介孔都可以计算，HK是用来计算微孔分布的。
赞一下 回复此楼
Measure,whatismeasurable,andmakemeasurablethatwhichisnot.
9楼2013-11-04 17:46:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

romami

铜虫 (正式写手)
引用回帖:
9楼: Originally posted by 646468128 at 2013-11-04 17:46:26
在何处做不重要，你要数据的时候，直接把原始数据要过来。
计算可以用脱机软件自己选择模型计算的。活性炭用HK或DFT都行，现在比较贴切的认为DFT不错。DFT微介孔都可以计算，HK是用来计算微孔分布的。...

原始数据有，脱机软件业安装了。在脱机软件上无法用DFT分析，测试人员说是我这边没安装DFT模型；我们这边仪器中心测试员说要载测试之前选好用DFT模型分析，不然测试完后就不能分析。测试的一起是麦克ASAP 2020 .
赞一下 回复此楼
10楼2013-11-05 09:24:43
