[求助] proe曲面求助

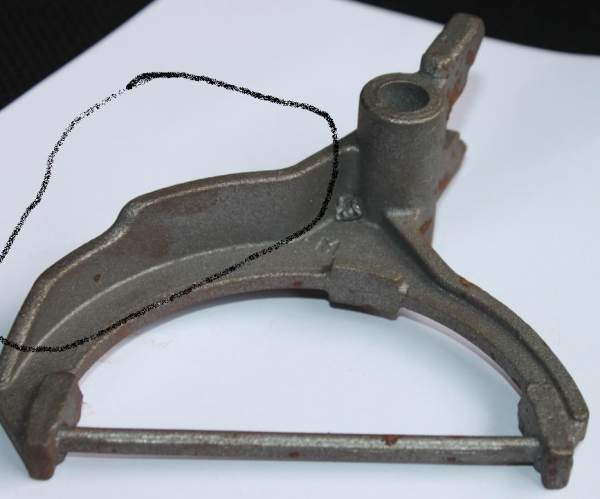

被圈住的部分 怎么做出来啊 请教高手

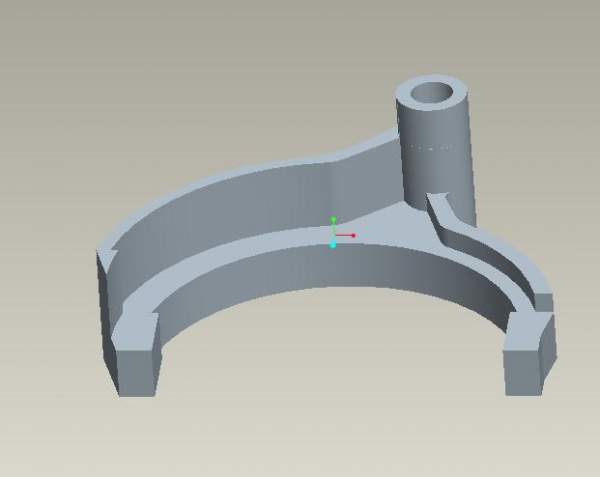

已经做出了这样的 (见附图)
接下来怎么操作呢？
proe曲面求助


proe曲面求助-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-25 12:56:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

敬爱的B哥

金虫 (著名写手)
要求不高的话，拉伸切除应该就可以了，然后倒圆角
赞一下 回复此楼
2楼2013-10-25 21:10:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

245398968

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
同意二楼的，我认为可以先用拉伸的去除材料大致弄成一个阶梯状，在配合圆倒角。
赞一下 回复此楼
无
3楼2013-10-25 23:36:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

郑明宇china

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
如果能够得到实物的具体坐标值，规则的可以多次使用拉伸切除，倒斜角、圆角；
不规则的话，使用曲面造型，选取基准点，造出适当的形状，再实体化。
目测，应该用一般的就可以，但是铸件一般有拔模角的，需要拔模处理下。
赞一下 回复此楼
4楼2013-10-27 00:24:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

buyanfangqi

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
个人认为拉伸切除不太符合设计原理，使用带有引导线的扫描成实体就可以了，或扫描成曲面然后加厚也可以。
赞一下 回复此楼
5楼2013-10-27 20:51:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
