应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 新手求助制备Au纳米棒的方法，标题要长…………………………
281/3返回列表123下一页
查看: 3376  |  回复: 27
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

贱锅别怪我

木虫 (初入文坛)

[求助] 新手求助制备Au纳米棒的方法，标题要长………………………… 已有3人参与

小弟是个新手，现在在做Au纳米棒，有许多问题想请教论坛里的各位大神。
我做Au棒的方法是参考 CM上的El-Sayed的那篇文献：
先是制备Au种子溶液：将5mL、0.20M的CTAB和5mL、0.0005M的HAuCl4混合，随后在快速搅拌下，一次性加入0.60mL、0.010M的冰NaBH4，搅拌2分钟后停止搅拌，25℃下静置至少2h。
再是合成Au棒： 5mL、0.20M的CTAB溶液中依次加入0.10mL、0.0040M的AgNO3,
5.0mL、0.0010M的HAuCl4，振荡混合均匀后，加入70μL、0.0788M的AA，溶液变为无色，随后加入12μL的Au种子溶液，放在25℃的水浴中静置3h。
我合成的Au棒静置3h后，颜色是深红色，透光看的时候是显蓝色。下面的图片是我的紫外吸收图和TEM图。
我用的CTAB、AA是上海凌峰试剂公司的、HAuCl4是国药试剂、
我想请问各位大神，我的Au棒为什么大多是狗骨头或者方块状的，在过Au棒的过程中有什么细节问题要注意的，另外，Au棒的紫外吸收谱图中为什么有部分曲线低于0，是因为我没有洗CTAB的原因吗？

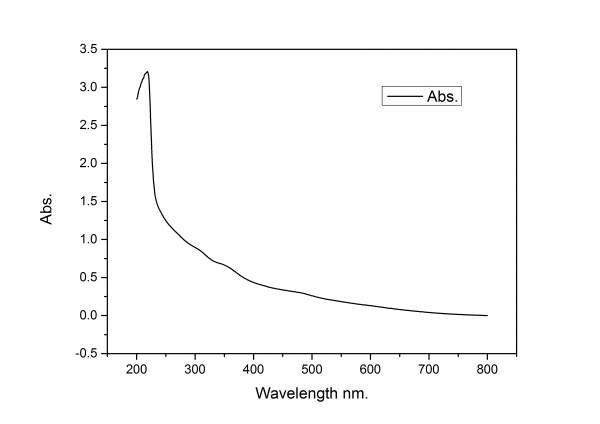

新手求助制备Au纳米棒的方法，标题要长…………………………

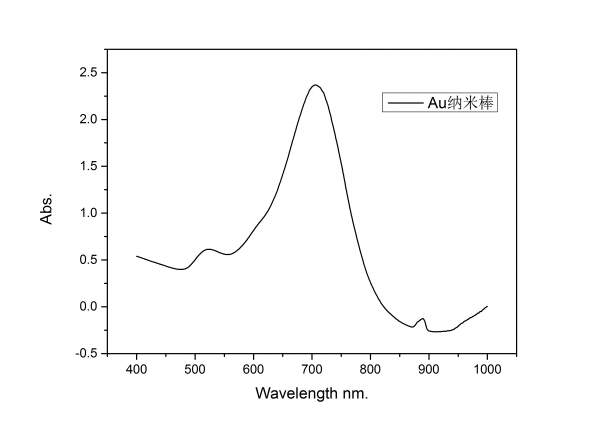

新手求助制备Au纳米棒的方法，标题要长…………………………-1


新手求助制备Au纳米棒的方法，标题要长…………………………-2

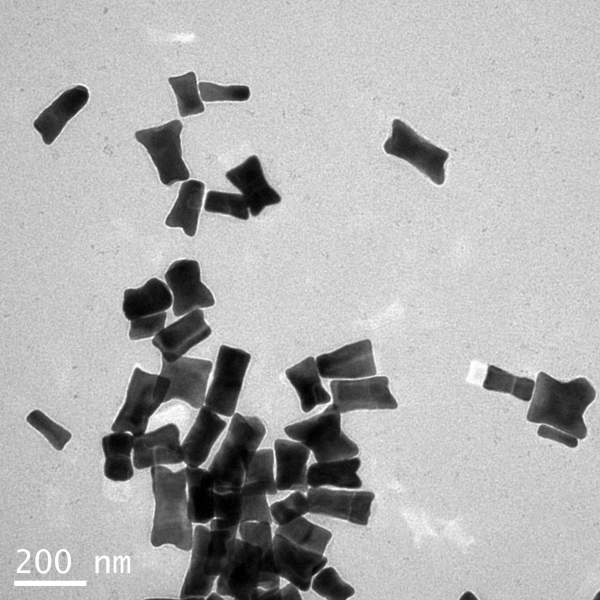

Au棒 TEM图片.jpg
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-10-23 18:29:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

supernatural

荣誉版主 (文坛精英)

优秀版主
引用回帖:
26楼: Originally posted by 丝色云月 at 2014-09-22 10:35:12
你好！请问我制备的种子溶液的颜色较浅是什么原因呢...

可能是你的硼氢化钠还原性不够，导致制备的金种比较少或者粒径比较大
赞一下(1人) 回复此楼
人生仿佛像一棵大树，需要风雨的洗礼才能茁壮成熟。
27楼2014-09-22 10:43:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

supernatural

荣誉版主 (文坛精英)

优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
贱锅别怪我: 金币+10 2013-10-25 22:07:39
Au棒的紫外吸收谱图中为什么有部分曲线低于0是不是因为没扫空白呀？
赞一下 回复此楼
人生仿佛像一棵大树，需要风雨的洗礼才能茁壮成熟。
2楼2013-10-23 20:19:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

贱锅别怪我

木虫 (初入文坛)
引用回帖:
2楼: Originally posted by supernatural at 2013-10-23 20:19:18
Au棒的紫外吸收谱图中为什么有部分曲线低于0是不是因为没扫空白呀？

这个扫过了，而且每次测的时候都是这样，很奇怪
赞一下 回复此楼
3楼2013-10-23 20:27:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supernatural

荣誉版主 (文坛精英)

优秀版主
引用回帖:
3楼: Originally posted by 贱锅别怪我 at 2013-10-23 20:27:13
这个扫过了，而且每次测的时候都是这样，很奇怪...

而且你的金棒在接近900nm处还有一个峰，是不是聚集了呀？看着也很怪呢，金棒的吸收峰应该只有两个的
赞一下 回复此楼
人生仿佛像一棵大树，需要风雨的洗礼才能茁壮成熟。
4楼2013-10-23 20:29:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

贱锅别怪我

木虫 (初入文坛)
引用回帖:
4楼: Originally posted by supernatural at 2013-10-23 20:29:20
而且你的金棒在接近900nm处还有一个峰，是不是聚集了呀？看着也很怪呢，金棒的吸收峰应该只有两个的...

这个我也不是很清楚，特来论坛求教各位大神
赞一下 回复此楼
5楼2013-10-23 20:36:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supernatural

荣誉版主 (文坛精英)

优秀版主
引用回帖:
5楼: Originally posted by 贱锅别怪我 at 2013-10-23 20:36:15
这个我也不是很清楚，特来论坛求教各位大神...

我以前制备金棒时是用的这篇文献中的方法，这个要好控制一些，如果你使用你的方法制备不出来，可以考虑下面这篇文献：Using Binary Surfactant Mixtures To Simultaneously Improve the Dimensional Tunability and Monodispersity in the Seeded Growth of Gold Nanorods
赞一下 回复此楼
人生仿佛像一棵大树，需要风雨的洗礼才能茁壮成熟。
6楼2013-10-23 20:38:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

贱锅别怪我

木虫 (初入文坛)
引用回帖:
6楼: Originally posted by supernatural at 2013-10-23 20:38:47
我以前制备金棒时是用的这篇文献中的方法，这个要好控制一些，如果你使用你的方法制备不出来，可以考虑下面这篇文献：Using Binary Surfactant Mixtures To Simultaneously Improve the Dimensional Tunability an ...

先谢谢你了，根据你这篇制备Au棒的实验有什么细节的地方要值得注意吗？
赞一下 回复此楼
7楼2013-10-23 21:00:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

supernatural

荣誉版主 (文坛精英)

优秀版主
引用回帖:
7楼: Originally posted by 贱锅别怪我 at 2013-10-23 21:00:53
先谢谢你了，根据你这篇制备Au棒的实验有什么细节的地方要值得注意吗？...

就是硼氢化钠要现配现用，冰水配制，除了这个好像没有什么需要注意的地方了，这篇文献的特点就是容易控制，
赞一下 回复此楼
人生仿佛像一棵大树，需要风雨的洗礼才能茁壮成熟。
8楼2013-10-23 21:25:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

贱锅别怪我

木虫 (初入文坛)
回帖求关注
回复此楼
9楼2013-10-25 09:37:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

voidvoid

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
贱锅别怪我: 金币+5 2013-10-25 22:07:59
首先，你做的肯定就是狗骨头了，哈哈，这个就是细节没把握好引起的。

金棒制备，一定要注意细节，文献里所有的细节你都要留意。关键点是种子制备，硝酸银的量和VC的量。

新手制备金棒，不要着急，练习一个月，就可以了。

PS，我觉得你的种子不好。种子对金棒生长非常关键。你种子的UV测试到400就可以了，没有必要测到200.
赞一下 回复此楼
不管外界如何变化，做好自己！
10楼2013-10-25 10:20:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 学员xjSgpt 的主题更新
281/3返回列表123下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
