[交流] ANSYS屈曲非线性分析问题

我现在在做一个空间桁架的屈曲非线性分析，这是两个结果图，请高手帮我分析下吧，看看他们收敛吗？还有就是怎么就知道收敛了？谢谢了
ANSYS屈曲非线性分析问题


ANSYS屈曲非线性分析问题-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-10-06 10:37:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★
813707871(金币+1): 谢谢参与

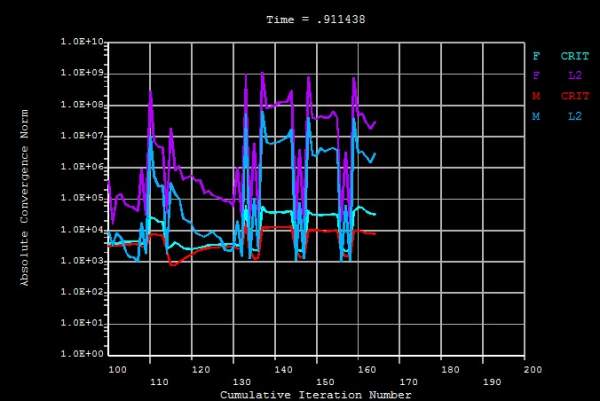

第一个图，力 F 好像没有收敛，M 准则看不清楚。

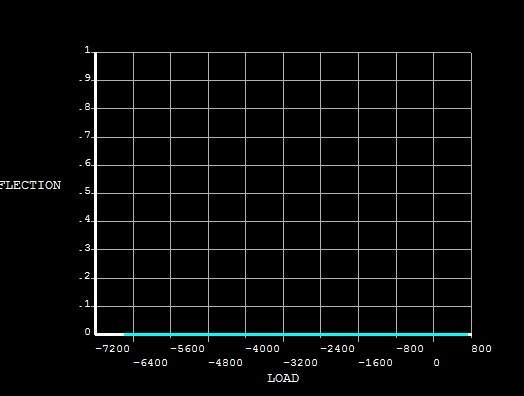

第二个图没有具体内容啊？
你是做非线性屈曲分析吗？最后不收敛是对的，否则就得不到非线性屈曲的结果，或者说结构还能承受更大的载荷。

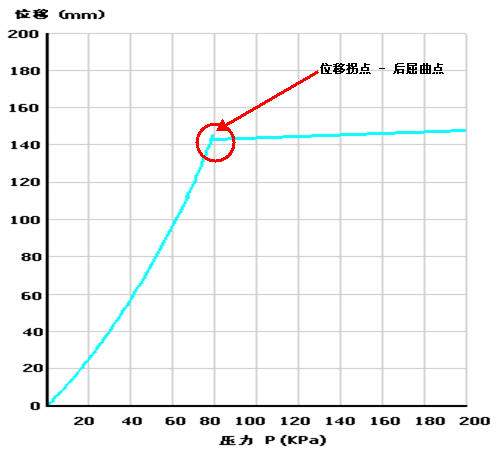

当非线性屈曲分析不收敛时，程序会终止计算并将最后不收敛的结果存为编号 999999 的结果组。你可以在通用后处理 (POST1) 中显示最后一步的结果以及最后一个收敛步 (未收敛结果组的前一个子步) 的结果，找出三个方向的最大位移值对应的节点，再到 时间历程后处理，绘制这三个位移随时间的变化曲线。一般来说，这三个位移曲线中至少有一条曲线，在变化过程中存在拐点。附件图是一个别人计算的例子中的位移-载荷曲线图，可以明显的看到位移拐点，即发生后屈曲的点。
ANSYS屈曲非线性分析问题-2
赞一下(1人) 回复此楼
4楼2013-10-07 09:33:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
yingying15882楼
2013-10-06 22:52   回复
813707871(金币+1): 谢谢参与
youxi23楼
2013-10-07 09:09   回复
813707871(金币+1): 谢谢参与
求不重复5楼
2013-10-07 19:51   回复
813707871(金币+1): 谢谢参与
3465858906楼
2014-03-27 16:48   回复
813707871(金币+1): 谢谢参与
