[求助] 能量最小化后体系结构出错,有图求真相!

大家好,本人在做涂层界面方面的模拟,基底为碳化钨,即WC,涂层为金刚石,选用的混合势,先对体系能量最小化,然后准备施加拉伸载荷,模拟其界面强度。但能量最小化过程就出现了问题,发现能量最小化后,WC的很多W和C穿越了金刚石涂层,得到的体系模型不合常理呀~请问这怎么解释?前来求助~谢谢大家~
能量最小化前和能量最小化后模型图片见附件~
能量最小化后体系结构出错,有图求真相!

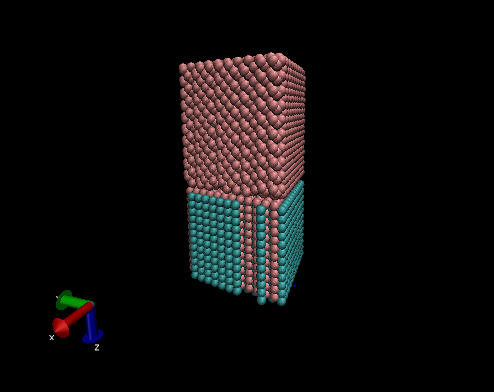

能量最小化前


能量最小化后体系结构出错,有图求真相!-1

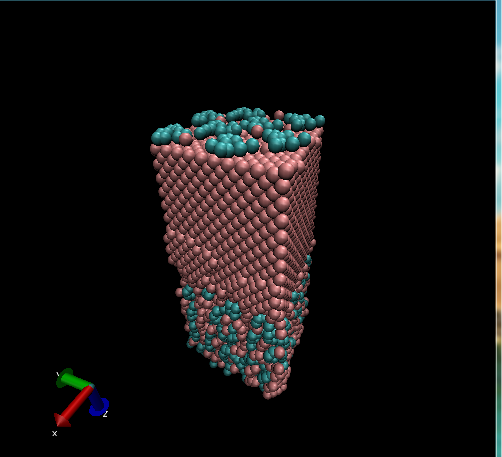

能量最小化后
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsloneil

专家顾问 (正式写手)

会不会是周期性边界条件的问题?你的原子从一侧跑出去又从另一侧进来了,所以看起来是穿过了涂层。
2楼2013-10-06 00:51:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

张牧童

新虫 (正式写手)

引用回帖:
2楼: Originally posted by lsloneil at 2013-10-06 00:51:12
会不会是周期性边界条件的问题?你的原子从一侧跑出去又从另一侧进来了,所以看起来是穿过了涂层。

我设置的是PPP边界条件,模型是MS建立后导入的~改成非周期边界条件后弛豫时体系分散了~不知道什么原因~
3楼2013-10-06 09:54:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsloneil

专家顾问 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
引用回帖:
3楼: Originally posted by 张牧童 at 2013-10-05 17:54:32
我设置的是PPP边界条件,模型是MS建立后导入的~改成非周期边界条件后弛豫时体系分散了~不知道什么原因~...

我感觉如果是ppp边界条件的话出现这样的情况的话是有可能的,的确是有粒子穿过一侧边界又从另一侧进来了。你能量最小化后的data文件里是不是有image flag?如果有image flag的话,在vmd里用pbc wrap命令可能就可以得到跟开始时类似的图像了。

有时候因为data文件里image flag的原因,虽然vmd显示的图像比较怪异,但并不代表体系有问题。

至于非周期性边界条件,我猜是不是要在两侧加两堵墙把粒子限制住?
4楼2013-10-06 11:43:41
