[求助] 这种图用什么软件可以画出来。。大家讨论讨论

请问大家有谁知道，这种图用什么软件可以画出来。。。
第一幅图的左图，

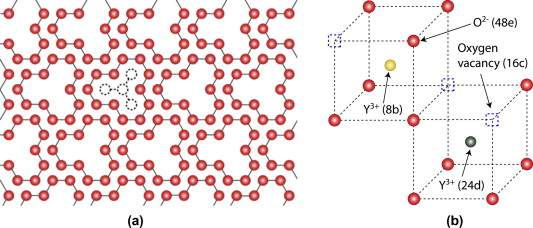

第二幅图的右图，

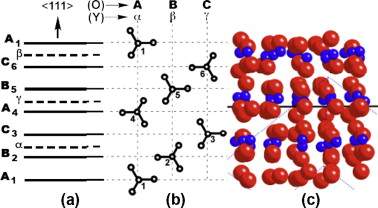

第三幅图


第一幅图是晶体的一个平面。。不知道什么软件可以直接把晶体的晶面画出来？
第二幅图好像也是用软件画的，但不知道是什么软件，
第三幅图经常看到，但不知用什么软件，怎么画出来？

请大家讨论讨论，请高手指点指点。。。
这种图用什么软件可以画出来。。大家讨论讨论


这种图用什么软件可以画出来。。大家讨论讨论-1


这种图用什么软件可以画出来。。大家讨论讨论-2
Zinkevich-2007-Thermodynamics of ra.jpg
回复此楼

» 收录本帖的淘帖专辑推荐

MOFs 相关 仿真建模与计算

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
打酱油的GG
1楼 2013-10-04 05:58:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wenti1695

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
leipei.123: 金币+5, atom没有用过，就用过diamond和material studio，但是就是用最基本的功能。原子的四面体是怎么画出来的，还不太清楚 2013-10-04 18:24:08
三个图Atoms 都可以画出来。
1，Atoms有自由设定boundary的功能，在一个晶轴上取个小区间，即可实现只画一层；
2，Atoms可以有多种显示模式，三维的球球是最常用的一种；
3，Atoms可以自由定义配位多面体，并可以调节多面体的颜色和透明度。

最后我想说的是，任何一种软件，用精通了都能实现很多漂亮的效果。有人跟我说atoms画图难看，Material Studio好看，但我还没见过后者能画出来的效果前者却画不出来的。
赞一下 回复此楼
2楼2013-10-04 08:55:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianglei

至尊木虫 (正式写手)

逐梦小虫

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
leipei.123: 金币+5, 看来是高手啊。。。我试试第三幅用diamond画画。。四面体间隙是通过什么来设置的？用diamond画的话。 2013-10-04 18:25:34
晶体软件都可以画，比如diamond。第三幅最简单，不解释。第一幅就是调整为某一方向的projection。第二幅黑白部分貌似不是软件直接输出，而是手动改的
赞一下 回复此楼
我思故我在
3楼2013-10-04 17:19:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雨夜寒

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
leipei.123: 金币+3, ★有帮助, 谢谢参与。 2013-10-16 22:45:50
chemoffice 可以画前两个，第三个没画过，晶面不知道能不能表现出来。三维是没问题的！
赞一下 回复此楼
4楼2013-10-04 18:33:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

p452_1

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
leipei.123: 金币+3, ★★★★★最佳答案, 谢谢参与。 2013-10-16 22:45:07
Diamond 和 crystal maker 都可以画出这些晶体结构图，需要使用一些功能和技巧。
赞一下 回复此楼
老歪博
5楼2013-10-05 01:10:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianglei

至尊木虫 (正式写手)

逐梦小虫

【答案】应助回帖

引用回帖:
3楼: Originally posted by lianglei at 2013-10-04 10:19:56
晶体软件都可以画，比如diamond。第三幅最简单，不解释。第一幅就是调整为某一方向的projection。第二幅黑白部分貌似不是软件直接输出，而是手动改的

四面体间隙？四面体-add -polyhedron, 间隙原子直接把该原子半径改大就行了
赞一下 回复此楼
我思故我在
6楼2013-10-06 03:59:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leipei.123

至尊木虫 (文坛精英)

虎虎军团NO.1
引用回帖:
3楼: Originally posted by lianglei at 2013-10-04 10:19:56
晶体软件都可以画，比如diamond。第三幅最简单，不解释。第一幅就是调整为某一方向的projection。第二幅黑白部分貌似不是软件直接输出，而是手动改的

虫友，你好，第一幅图的左图，用diamond画，通过具体什么样的步骤就能实现？在picture-view direction里面有110等晶面的显示，但是好像实现不了只花出单层晶面的想法。请教，如何实现图一左侧那副图。谢谢。求教具体实施步骤，在diamond中。。。
赞一下 回复此楼
打酱油的GG
7楼2013-10-17 21:23:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianglei

至尊木虫 (正式写手)

逐梦小虫

【答案】应助回帖

★ ★ ★ ★
leipei.123: 金币+4, ★★★很有帮助, 哈哈。。这个办法听起来不错，就是工作量大。。。一个一个原子删掉。。 2013-10-17 22:19:56
引用回帖:
7楼: Originally posted by leipei.123 at 2013-10-17 14:23:48
虫友，你好，第一幅图的左图，用diamond画，通过具体什么样的步骤就能实现？在picture-view direction里面有110等晶面的显示，但是好像实现不了只花出单层晶面的想法。请教，如何实现图一左侧那副图。谢谢。求教具 ...

笨办法，把多余原子删了。我这么干过
赞一下 回复此楼
我思故我在
8楼2013-10-17 22:14:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leipei.123

至尊木虫 (文坛精英)

虎虎军团NO.1
引用回帖:
8楼: Originally posted by lianglei at 2013-10-17 15:14:30
笨办法，把多余原子删了。我这么干过...

也不能固定这个面里的原子不动。。。一个晶包里有很多原子，一不小心看走眼了，很容易删错原子了，把这个面里的原子给删掉啦。。。这个方法是不到最后不能用的方法。。呵呵
赞一下 回复此楼
打酱油的GG
9楼2013-10-17 22:23:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lianglei

至尊木虫 (正式写手)

逐梦小虫
引用回帖:
9楼: Originally posted by leipei.123 at 2013-10-17 15:23:47
也不能固定这个面里的原子不动。。。一个晶包里有很多原子，一不小心看走眼了，很容易删错原子了，把这个面里的原子给删掉啦。。。这个方法是不到最后不能用的方法。。呵呵...

那就通过调整projection来尽量找到这个面。其实删原子也没多麻烦，你总可以ctrl z恢复上一步，而且有些原子即使重叠也不影响出图效果，只把碍眼的删了就行
赞一下 回复此楼
我思故我在
10楼2013-10-17 23:20:27
