24小时热门版块排行榜

查看: 903  |  回复: 3

薰衣草的歌

新虫 (初入文坛)

[求助] 34CrNiMo组织分析

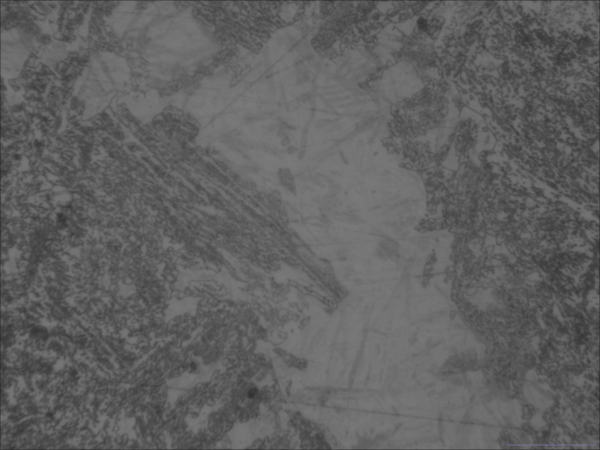

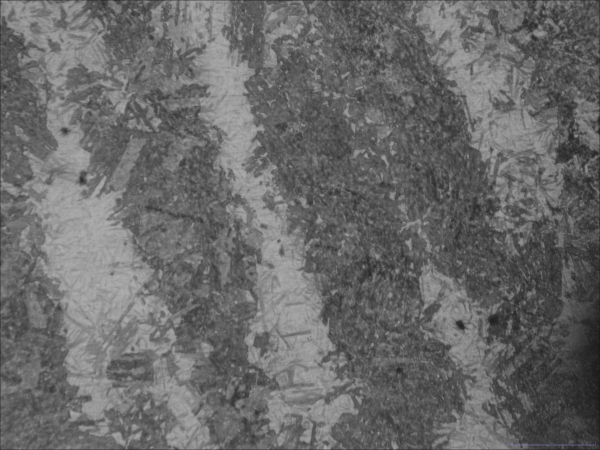

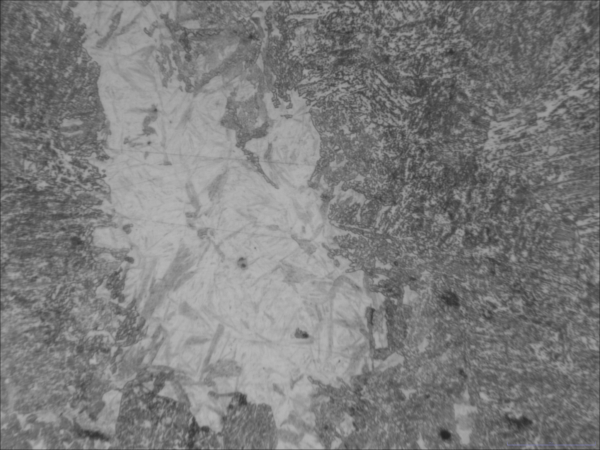

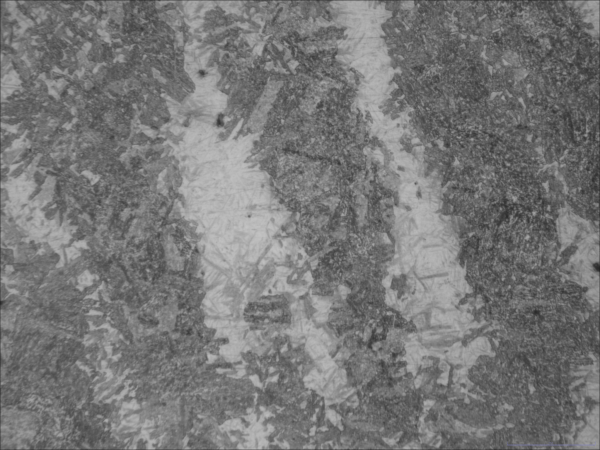

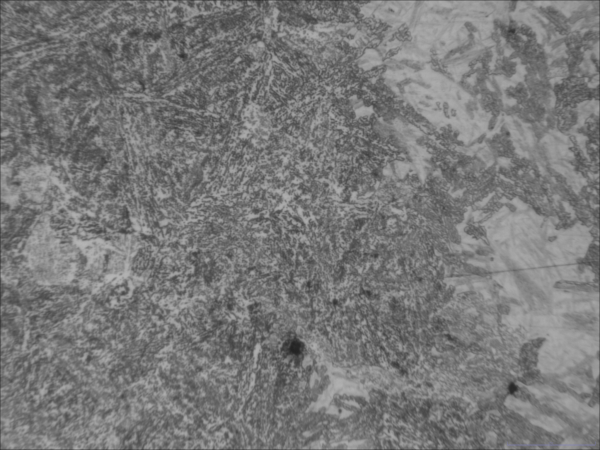

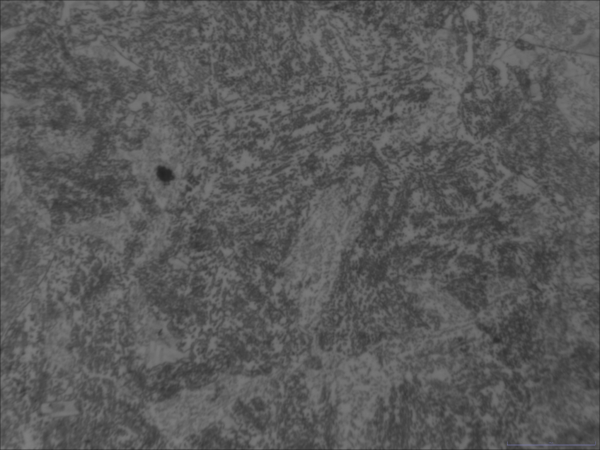

[i]34CrNi3Mo棒料锻造后直径为Φ60,宏观金相中心1/2圆面积枝晶,夹杂物含量较少,沿纵截面观察金相组织如下:100x1、100x2
、200x1、200x2、400x1、400x2、有人能帮我分析组织是否正常码?黑色部分和白色部分各是什么组织,以及原因?    HRC:36
谢谢帮忙!!

34CrNiMo组织分析


34CrNiMo组织分析-1


34CrNiMo组织分析-2


34CrNiMo组织分析-3


34CrNiMo组织分析-4


34CrNiMo组织分析-5
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

薰衣草的歌

新虫 (初入文坛)

谢谢!
2楼2013-10-01 15:00:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ycbx31031

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
薰衣草的歌: 金币+5, ★★★很有帮助 2013-10-09 12:53:06
黑色部分是粒状贝氏体和回火索氏体组织,白色部分为马氏体组织(回火),两区域差别大主要是成分偏析引起的。这个试样应该是进行了调质处理组织,不过感觉效果不好。
3楼2013-10-02 11:40:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

薰衣草的歌

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by ycbx31031 at 2013-10-02 11:40:56
黑色部分是粒状贝氏体和回火索氏体组织,白色部分为马氏体组织(回火),两区域差别大主要是成分偏析引起的。这个试样应该是进行了调质处理组织,不过感觉效果不好。

原材料是由φ120锻成φ60,这组图片没有经过调质处理,有没有可能是由于锻造后冷却过快淬火了呀!
您也认为是偏析导致的组织差异?那它是属于碳偏析还是合金元素偏析呢?用什么工艺可以消除枝晶偏析呢?
嘿嘿,最后再问您一个问题,横截面枝晶偏析,纵截面是不是呈带状啊?
    我的问题比较多,好不容易碰到明白人,所以想多问几个问题。
4楼2013-10-07 16:23:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 薰衣草的歌 的主题更新
信息提示
请填处理意见
