[求助] 组织分析

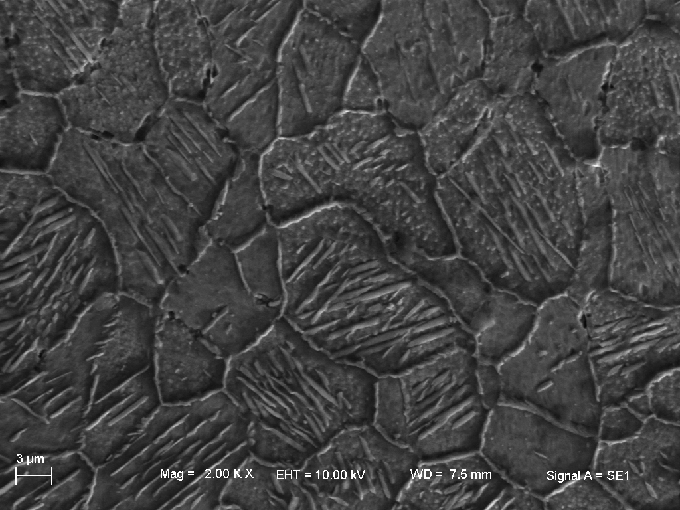

请问图中的组织是什么，最好详细些。
工艺为激光填丝焊接。母材为H13钢，焊丝为H13激光焊丝，图片是焊缝中的位置，腐蚀液位苦味酸、盐酸和乙醇混合液。

焊缝组织
回复此楼

» 猜你喜欢
since 1985
1楼 2012-03-07 22:21:19
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhyq8767(金币+1): 感谢应助，欢迎积极参与本版的应助达人评比活动！ 2012-03-08 08:29:35
congdalong(金币+5): ★★★很有帮助 先谢过了 2012-03-08 09:34:50
congdalong: 金币+2, ★有帮助 2012-05-05 07:38:51
个人认为焊缝的组织是相当复杂难判断了！
不过既然是激光的焊缝，其焊接时的温度肯定不低，焊后也是空冷，依据你照片中组织的形貌，俺判断组织为珠光体！
另：敢问楼主的照片放大倍数是多少？感觉至少在5000倍以上呢！看习惯了低倍（500倍）的金相，有点不习惯啊！嘿嘿……
赞一下 回复此楼
泥鳅——也是鱼！！！
2楼2012-03-08 08:27:05
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

congdalong

新虫 (小有名气)
引用回帖:
楼: Originally posted by qlf_126 at 2012-03-08 08:27:05:
个人认为焊缝的组织是相当复杂难判断了！
不过既然是激光的焊缝，其焊接时的温度肯定不低，焊后也是空冷，依据你照片中组织的形貌，俺判断组织为珠光体！
另：敢问楼主的照片放大倍数是多少？感觉至少在5000倍以 ...

放大倍数是2000倍，晶粒内部的条是什么呢，由于焊缝很小XRD峰也很乱，不明显。
赞一下 回复此楼
since 1985
3楼2012-03-08 08:50:57
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

qlf_126

至尊木虫 (知名作家)

优秀版主
★
毛猴(金币+1): 感谢交流！ 2012-03-08 09:43:38
引用回帖:
3楼: Originally posted by congdalong at 2012-03-08 08:50:57:
放大倍数是2000倍，晶粒内部的条是什么呢，由于焊缝很小XRD峰也很乱，不明显。

深灰色基体应该是铁素体    灰色条状应该为渗碳体！！！
个人观点   仅供参考！
赞一下 回复此楼
泥鳅——也是鱼！！！
4楼2012-03-08 09:20:58
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wyb1988

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
congdalong(金币+5): ★★★很有帮助 这样是比较合理的，但是XRD不给力，峰对应不上，所以不好说明啊！ 2012-03-08 09:39:16
毛猴(金币+1): 感谢交流！ 2012-03-08 09:43:47
congdalong: 金币+2, ★有帮助 2012-05-05 07:39:14
H13空冷即可淬火，个人觉得应为板条马氏体+残余奥氏体，打一下焊缝的显微硬度也可以说明问题
赞一下 回复此楼
5楼2012-03-08 09:32:50
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zhuimeng9696

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
zhyq8767(金币+1): 感谢应助，欢迎积极参与本版的应助达人评比活动！ 2012-03-08 21:35:49
congdalong: 金币+2, ★有帮助 2012-05-05 07:39:37
楼主用的苦味酸溶液腐蚀的，这一般是测量原奥氏体晶粒用的腐蚀试剂。建议用硝酸酒精腐蚀比较好。既然是激光焊，那么形成板条马氏体的可能很大，本人做DC04材料的激光焊接都可以得到马氏体组织，所以该焊缝组织应该是板条马氏体与铁素体（用硝酸酒精腐蚀效果更好）。
赞一下 回复此楼
6楼2012-03-08 20:58:16
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

congdalong

新虫 (小有名气)
★
engle028(金币+1): 感谢交流 2012-03-09 11:17:03
引用回帖:
楼: Originally posted by zhuimeng9696 at 2012-03-08 20:58:16:
楼主用的苦味酸溶液腐蚀的，这一般是测量原奥氏体晶粒用的腐蚀试剂。建议用硝酸酒精腐蚀比较好。既然是激光焊，那么形成板条马氏体的可能很大，本人做DC04材料的激光焊接都可以得到马氏体组织，所以该焊缝组织应该 ...

开始用的5%的硝酸酒精，可是腐蚀不出来，增加时间和浓度都不行，后来才用了苦味酸溶液，即使这样还是只腐蚀出来一部分，所以就感觉特别奇怪。此外，激光焊接这么高的冷却速度下得到的组织晶粒应该非常细小啊，可是图中的晶粒特别大啊，很不明白。
赞一下 回复此楼
since 1985
7楼2012-03-08 21:31:06
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

iaminyou

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by congdalong at 2012-03-08 21:31:06:
开始用的5%的硝酸酒精，可是腐蚀不出来，增加时间和浓度都不行，后来才用了苦味酸溶液，即使这样还是只腐蚀出来一部分，所以就感觉特别奇怪。此外，激光焊接这么高的冷却速度下得到的组织晶粒应该非常细小啊，可 ...

我觉得晶粒尺寸大小还可以啊，不到10μm。
请问你说的细小大概是多少啊？
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

congdalong
8楼2012-03-09 11:02:53
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

xiy55555

金虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
毛猴(金币+1): 感谢交流！能不能加点依据？ 2012-03-11 11:08:20
congdalong: 金币+1, ★有帮助 2012-05-05 07:44:39
激冷后的魏氏组织？？？
赞一下 回复此楼
9楼2012-03-09 12:25:56
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

congdalong

新虫 (小有名气)
送鲜花一朵
引用回帖:
楼: Originally posted by iaminyou at 2012-03-09 11:02:53:
我觉得晶粒尺寸大小还可以啊，不到10μm。
请问你说的细小大概是多少啊？

之前做过激光重熔的，晶粒大小在2μm左右，打完显微硬度显示500HV左右，应该不是马氏体吧
赞一下 回复此楼
since 1985
10楼2012-03-09 12:26:01
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
