[求助] 复合材料关于失效分析的疑问

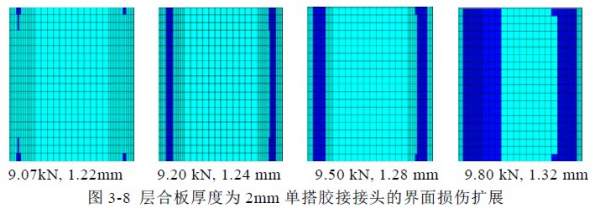

在一篇文献上，看到了附件中的关于失效分析的图片，请教大神，这种图片（失效的单元和未失效的单元颜色不同）是如何得到的？

求解释。。
复合材料关于失效分析的疑问
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
加油呗！
1楼 2013-09-27 08:38:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jw5807

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~ 2013-09-27 19:51:33
应该是设置失效判据，计算过程中，矢量图显示failure。试试看，不知对不对
赞一下 回复此楼
潜龙勿用
2楼2013-09-27 11:01:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hupinghit1

金虫 (正式写手)
引用回帖:
2楼: Originally posted by jw5807 at 2013-09-27 11:01:32
应该是设置失效判据，计算过程中，矢量图显示failure。试试看，不知对不对

选择Nodal solu>failure criteria中的蔡吴失效准则，出现123的那副图片，矢量图貌似显示不了failure。。只显示下面两幅图。。

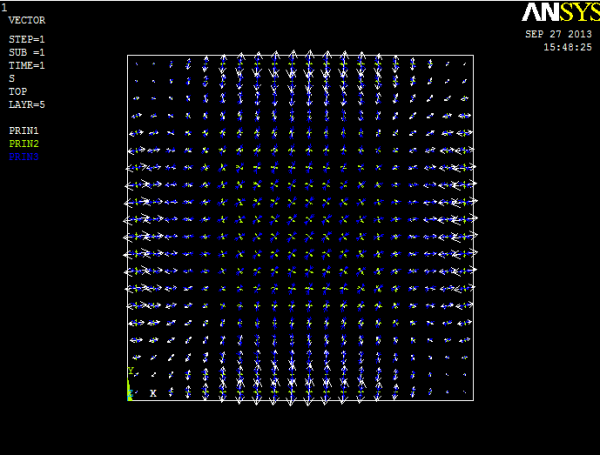

复合材料关于失效分析的疑问-1

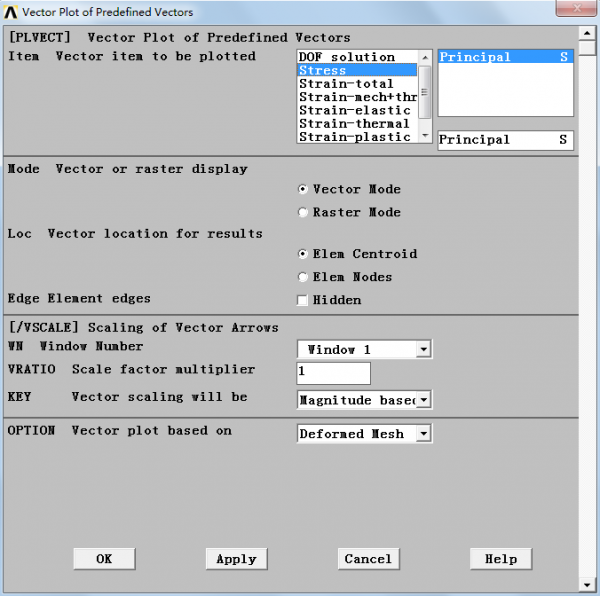

复合材料关于失效分析的疑问-2

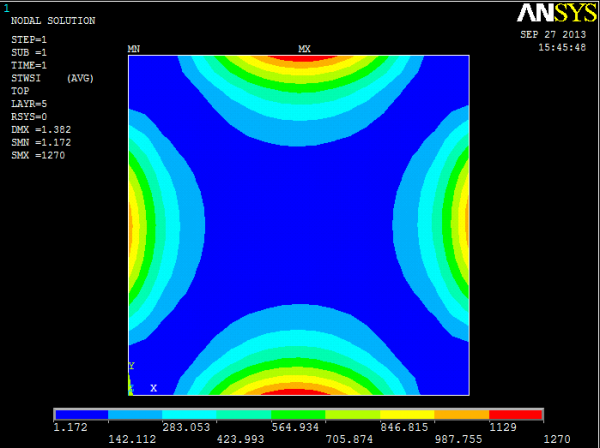

复合材料关于失效分析的疑问-3

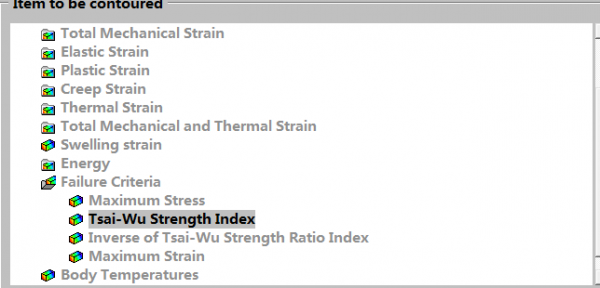

复合材料关于失效分析的疑问-4
赞一下 回复此楼
加油呗！
3楼2013-09-27 15:52:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qq880416

新虫 (初入文坛)

【答案】应助回帖

你可以设置一下应力云图显示的颜色 比如让大于屈服失效应力的颜色为黑 我觉得他应该是设的显示颜色
赞一下 回复此楼
4楼2013-10-11 20:18:44
