[求助] 关于涂层Bode谱图

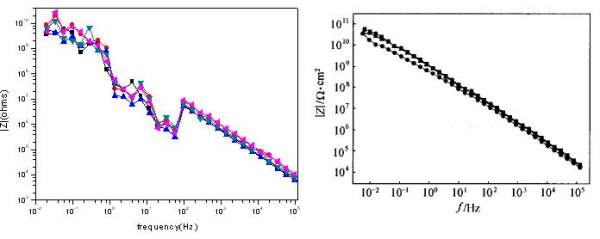

我做的涂层的Bode谱图和文献上的怎么差别这么大呢 左边是我自己做的,右边是文献上的,高人给解释下
关于涂层Bode谱图
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
yyh2005: 金币+5, 有帮助 2013-09-25 10:59:50
如果仪器没问题的话,你的阻抗图表明你的涂层多孔疏松,才导致低频时基底反应明显,还需要比较相位角图和Nyquist 图。
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-09-23 20:13:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyh2005

金虫 (小有名气)

引用回帖:
2楼: Originally posted by Jackcd12 at 2013-09-23 20:13:57
如果仪器没问题的话,你的阻抗图表明你的涂层多孔疏松,才导致低频时基底反应明显,还需要比较相位角图和Nyquist 图。

我觉得我的涂层是多空疏松的可能性不大,这图图层是个防腐性能很好的涂层,那要是仪器的问题 ,你估计是什么问题。
3楼2013-09-25 10:59:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
yyh2005: 金币+5 2013-09-26 14:37:47
从Z-f谱看,刚小于100Hz的数据突然变小,可能是仪器的自动量程切换和数据换算有问题,你可以增加或减少这个频率段的测试数据点数来看结果如何,其次,低频下的数据波动大,表面你的样品表面变化大,也就是不太稳定,与你的样品本身有关。
Themoreamanlearns,themoreheknowshisignorance!
4楼2013-09-25 11:07:39
