[求助]
fluent边界条件设置中遇到的一个难题已有1人参与
|
|

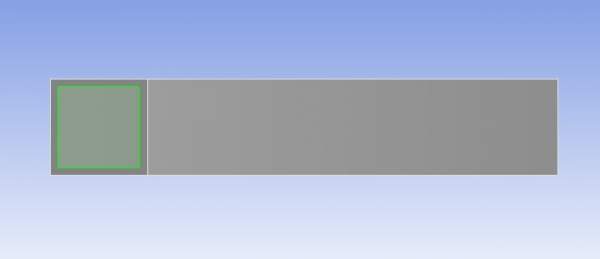

我建立了一个单通道的模型 大致图形见附图 整个模型是在workbench里建立的 外壁面固体区域是陶瓷材料（有初始温度场的分布） 通道内流入低浓度的甲烷与空气的混合气体 在mesh后我命名了 流体区域的 inlet和outlet及固体的四个外表面命名为wall 导入fluent后自动生成了 interior-fluid interior-solid wall-fluid wall-solid四个默认的区域 其中前两个默认的边界类型为interior 后两个默认的边界类型为wall 问题是不能对其进行初始化 我也不知这四个默认的区域应该设置为何种边界条件 同时也不知道初始温度场的UDF文件应该设置在哪个区域 是没有设置耦合面的原因吗？ 困扰我好久了 望各位指点啊 先谢过  moxing.jpg |
