[求助] 二极管I-V特性曲线分析

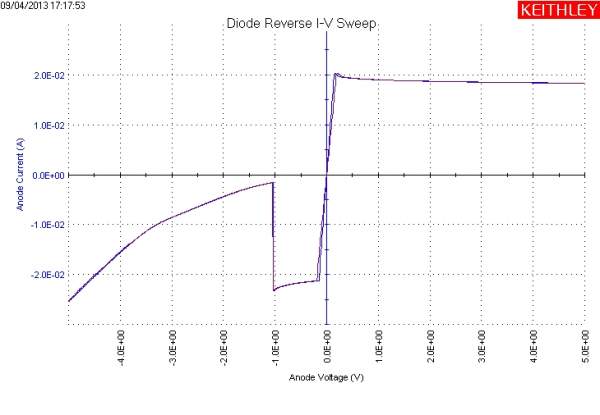

昨天做了一批器件,用Keithley4200测得特性曲线如图11所示,几乎所有曲线在
-1V左右都有降低的平台出现,请问各半导体物理高手,这种曲线代表什么意思?多谢多谢!!
二极管I-V特性曲线分析
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无聊的风

银虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
莲脸盈盈: 金币+2, ★有帮助 2013-09-18 11:04:28
以前做过小分子太阳能电池,看着你的曲线,感觉器件像是被击穿了
2楼2013-09-17 18:51:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

莲脸盈盈

金虫 (小有名气)

引用回帖:
2楼: Originally posted by 无聊的风 at 2013-09-17 18:51:23
以前做过小分子太阳能电池,看着你的曲线,感觉器件像是被击穿了

多谢回复!如果是击穿,为什么是在-1V呢,不是应该在正电压那个范围内击穿吗?
3楼2013-09-18 11:06:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无聊的风

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★
莲脸盈盈: 金币+3 2013-10-02 10:39:05
华丽的飘过: 金币+3, 3q 2013-10-16 01:56:18
引用回帖:
3楼: Originally posted by 莲脸盈盈 at 2013-09-18 11:06:33
多谢回复!如果是击穿,为什么是在-1V呢,不是应该在正电压那个范围内击穿吗?...

正负只是方向问题,不是大小,耐受能力与方向无关吧,还有你在加电压时是从负电压开始加的。如果你想验证的话可以从0V-5V试试,在1V左右会不会同样的现象

» 本帖已获得的红花(最新10朵)

4楼2013-09-18 16:03:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

莲脸盈盈

金虫 (小有名气)

送红花一朵
引用回帖:
4楼: Originally posted by 无聊的风 at 2013-09-18 16:03:52
正负只是方向问题,不是大小,耐受能力与方向无关吧,还有你在加电压时是从负电压开始加的。如果你想验证的话可以从0V-5V试试,在1V左右会不会同样的现象...

明白了,多谢您啦!
5楼2013-09-25 09:41:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无聊的风

银虫 (小有名气)

引用回帖:
5楼: Originally posted by 莲脸盈盈 at 2013-09-25 09:41:18
明白了,多谢您啦!...

不客气 能帮到你就好
6楼2013-09-25 14:06:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

莲脸盈盈

金虫 (小有名气)

引用回帖:
6楼: Originally posted by 无聊的风 at 2013-09-25 14:06:18
不客气 能帮到你就好...

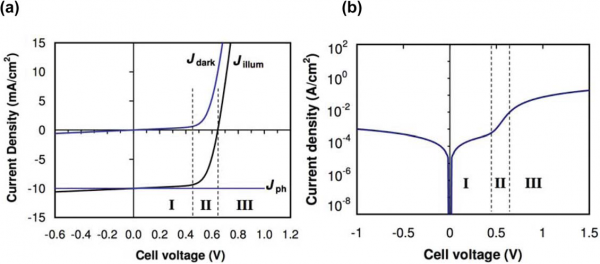

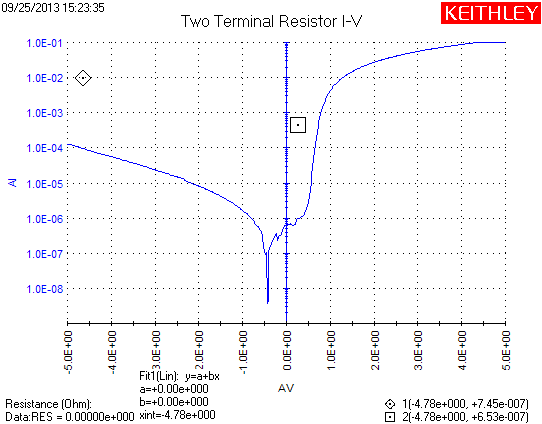

可以再请教你个问题吗?普通二极管的暗电流log曲线,电流最低点应当是在0V电压处吧,比如下面的图;但是为什么我最近做的器件都不在0V处呢,有时偏一点正压,有时偏一点负压,这是为什么呢?多谢啦
二极管I-V特性曲线分析-1


二极管I-V特性曲线分析-2

7楼2013-09-26 10:32:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

erniu888

禁虫 (初入文坛)

★ ★ ★
莲脸盈盈: 金币+3 2013-10-02 10:39:20
本帖内容被屏蔽

8楼2013-10-01 23:54:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

莲脸盈盈

金虫 (小有名气)

引用回帖:
8楼: Originally posted by erniu888 at 2013-10-01 23:54:33
第二个问题可能是因为有光照射在二极管上了,有光电压

非常感谢您!但是我测试的时候已经尽量避免任何光照了~~不知道是不是还是做得不够充分
9楼2013-10-02 10:40:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
