[求助] p-n结构的I-V特性问题求助

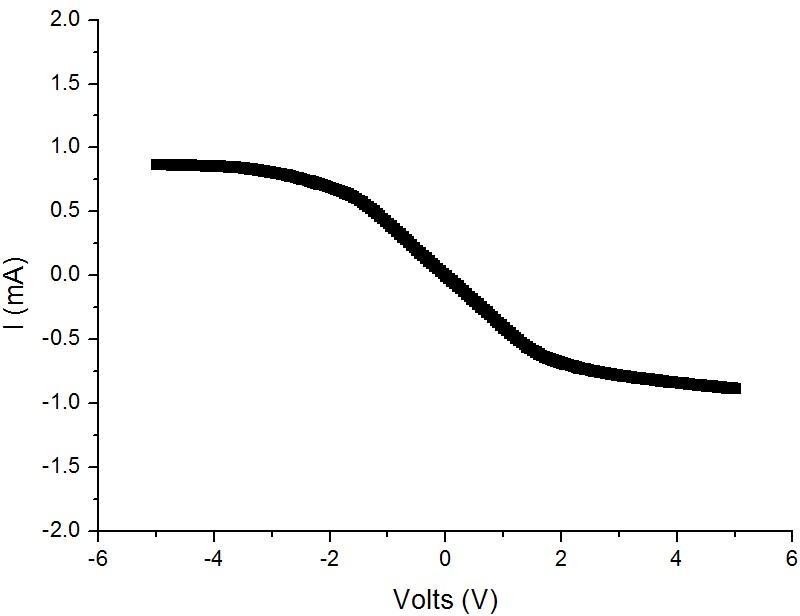

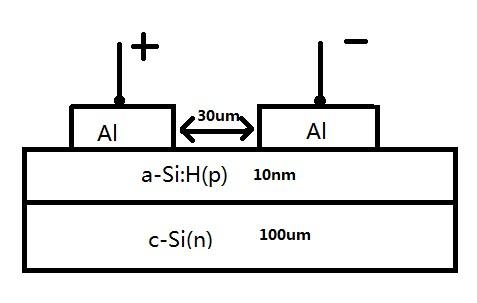

我在如下图的结构上做了两个长方形的铝电极,测试I-V特性,结果如图所示,1)因为发射层很薄,是否存在表面耗尽的情况,这样的话电流就是从p层流过的,2)还有可能是从衬底n层流过的,那相当于两个背靠背的二极管吗,这样的话I-V特性的小电压的线性段有说明什么?3)是否可能两者兼有之,这个用的是低阻的衬底,但换做高三个数量级电阻率的衬底,测的的电流明显小了至少小了两个数量级,说明肯定跟衬底有关系喽?希望大家能给些宝贵的建议?
p-n结构的I-V特性问题求助


p-n结构的I-V特性问题求助-1
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wiseroy

木虫 (著名写手)

更多共享-更多交流-更多进步

用上下电极结构呢?
善良
2楼2013-05-22 10:23:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一片柴爿

新虫 (小有名气)

引用回帖:
2楼: Originally posted by wiseroy at 2013-05-22 10:23:04
用上下电极结构呢?

那就是个p-n结了吧,但我需要这种电极结构
3楼2013-05-22 10:30:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wiseroy

木虫 (著名写手)

更多共享-更多交流-更多进步

引用回帖:
3楼: Originally posted by 一片柴爿 at 2013-05-22 10:30:31
那就是个p-n结了吧,但我需要这种电极结构...

不能在n下面先做个电极?
善良
4楼2013-05-22 12:05:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一片柴爿

新虫 (小有名气)

引用回帖:
4楼: Originally posted by wiseroy at 2013-05-22 12:05:42
不能在n下面先做个电极?...

可以啊,但是我要做的是这种结构,现在想分析这种结构的电流传输状况
5楼2013-05-22 13:30:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuefei_lee

木虫 (小有名气)

感觉线性段是电流从p层过了
all is well
6楼2013-05-23 08:58:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

笑月天郎

木虫 (小有名气)

【答案】应助回帖

测测你这正电极是不是欧姆接触!
7楼2013-06-20 09:03:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

一片柴爿

新虫 (小有名气)

引用回帖:
7楼: Originally posted by 笑月天郎 at 2013-06-20 09:03:12
测测你这正电极是不是欧姆接触!

Al 和非晶硅一般不是很好的欧姆接触,会有一个小势垒,在剥离衬底上长的重掺非晶硅,做铝电极,I-V曲线基本上是线性的,所以一般当作欧姆接触处理
8楼2013-06-20 09:46:07
