[求助] 最简单的动网格都不对啊，valve

最近参照书：fluent技术基础与实例中第十章的一个例子练习动网格，按照书上的怎么都不对，出现了warning，结果就是想移动的边界怎么都没动，没有实现动网格功能，麻烦请大家看看。udf和书上的一样，没有什么区别。附上了cas，mesh和很简单的udf。最简单的动网格都不对啊，valve

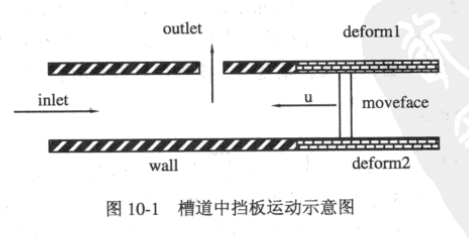

最简单的动网格都不对啊，valve-1
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : fluent.cas
    • 2013-09-15 22:42:23, 289.08 K
  • 附件 2 : fluent.msh
    • 2013-09-15 22:42:28, 257.18 K
  • 附件 3 : localvaluve.c
    • 2013-09-15 22:42:30, 159 bytes
  • 附件 4 : Fluent技术基础及应用实例-王瑞金.pdf
    • 2013-09-15 22:43:44, 23.46 M

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
身邪不怕影子正，上梁何惧下梁歪。
1楼 2013-09-15 22:44:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

youy624

金虫 (小有名气)
你说的也行吧，但是我的另外一个问题是，这个udf很简单，不太会出错。我还是再看看吧。
#include<stido.h>
# include "dynamesh_tools.h"
#include "udf.h"
DEFINE_CG_MOTION(valvekuai,dt,cg_vel,cg_omega,time,dtime)
{
        if(time<=0.5)
                cg_vel[0]=-0.05;
        else
                cg_vel[0]=0;
}
赞一下(1人) 回复此楼
身邪不怕影子正，上梁何惧下梁歪。
10楼2013-09-17 16:23:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
1592203609: 金币+2, 谢谢回帖! 2013-09-16 12:07:05
youy624: 金币+8, ★★★很有帮助 2013-09-17 09:18:35
动网格的一个重要的特征是，不是壁面在动，是计算域在动，然后壁面只是表征计算域的运动方向。

换句话来说，你应该设定计算的整体收缩，然后用壁面指定是哪个面收缩，向哪个方向。这里可以不用UDF，你先用传统的设置一下
赞一下 回复此楼
2楼2013-09-16 09:41:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenjian5076

木虫 (小有名气)

老和山少侠

【答案】应助回帖

★
感谢参与，应助指数 +1
1592203609: 金币+1, 请直接回答问题 2013-09-16 12:07:31
楼上说的很对，如果你有什么问题可以直接请教我，把奖励给我吧
赞一下 回复此楼
加油！
3楼2013-09-16 11:58:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

for_the_king

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
youy624: 金币+5, ★★★很有帮助, 想问问它的udf对吗 2013-09-17 09:20:42
应该是操作有问题吧 ,例子问题不大
赞一下 回复此楼
4楼2013-09-16 12:55:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youy624

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 死天 at 2013-09-16 09:41:16
动网格的一个重要的特征是，不是壁面在动，是计算域在动，然后壁面只是表征计算域的运动方向。

换句话来说，你应该设定计算的整体收缩，然后用壁面指定是哪个面收缩，向哪个方向。这里可以不用UDF，你先用传统的 ...

你所说的传统的设置是指采用moving wall 吗？
另外和这个move的壁面相交的两个壁面采用怎样的设置呢？
赞一下 回复此楼
身邪不怕影子正，上梁何惧下梁歪。
5楼2013-09-17 09:19:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youy624

金虫 (小有名气)
引用回帖:
4楼: Originally posted by for_the_king at 2013-09-16 12:55:45
应该是操作有问题吧 ,例子问题不大

它的udf对吗？每次在动网格设置时，一选择这个函数，总会出现
warning：incorrect ug motion udf valvekuai on zone 18(assuming no motion）。
其中valvekuai是函数名，zone 18就是想运动的边界。
赞一下 回复此楼
身邪不怕影子正，上梁何惧下梁歪。
6楼2013-09-17 09:23:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★
臭水沟: 金币+1, 谢谢交流~ 2013-09-18 20:25:21
引用回帖:
5楼: Originally posted by youy624 at 2013-09-17 09:19:55
你所说的传统的设置是指采用moving wall 吗？
另外和这个move的壁面相交的两个壁面采用怎样的设置呢？...

相交壁面不用管，软件自动处理。你只需要设置好，那个壁面动，网格如何变形，就行
赞一下 回复此楼
7楼2013-09-17 13:17:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youy624

金虫 (小有名气)
引用回帖:
7楼: Originally posted by 死天 at 2013-09-17 13:17:10
相交壁面不用管，软件自动处理。你只需要设置好，那个壁面动，网格如何变形，就行...

你说的是在边界条件里边设置吗？
比如，这个moveface是wall，其中的设置。
赞一下 回复此楼
身邪不怕影子正，上梁何惧下梁歪。
8楼2013-09-17 14:40:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死天

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★
youy624: 金币+8, ★有帮助 2013-09-17 16:21:52
臭水沟: 金币+1, 谢谢交流~ 2013-09-18 20:25:29
还是这个问题，不要理解是壁面动，是计算域动。所以要从整体设置计算域网格是收缩还是分裂等等，在此基础上再考虑是那个壁面哪个方向。

不建议上来就用UDF，程序自带先搞明白吧
赞一下 回复此楼
9楼2013-09-17 15:44:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
