[求助] 谁能教我理解一下这些标识？

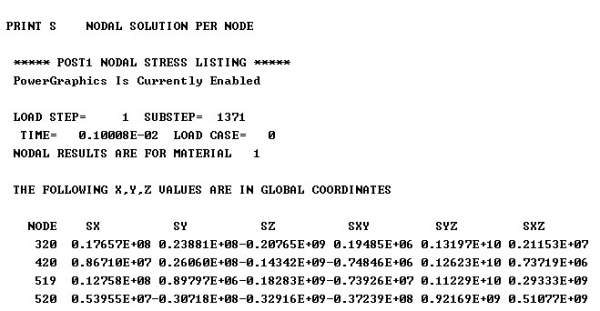

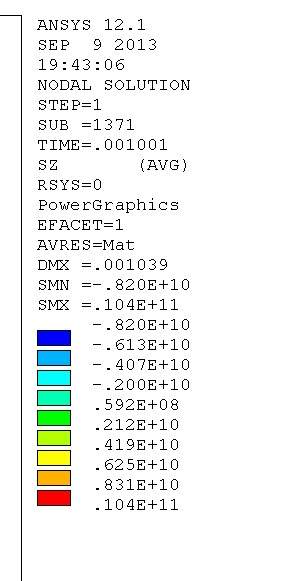

第一张图，各种颜色代表什么？为什么我通过第三张图读出的第二张图（nodal solution）总感觉只显示部分nodal,第二张图的排头又是怎么理解？
谁能教我理解一下这些标识？


谁能教我理解一下这些标识？-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-09-10 13:56:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谭由又

金虫 (小有名气)
这个方式读出第二张图
谁能教我理解一下这些标识？-2
赞一下 回复此楼
2楼2013-09-10 13:59:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

853491622

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-09-13 16:40:27
不同颜色代表不同的应力数值，那些颜色左边的图不是应力云图吗？第二个图是不是因为你只选择了材料1，那些点都是材料1相关的，所以不全。不知对你有无帮助。
赞一下 回复此楼
3楼2013-09-10 14:47:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谭由又

金虫 (小有名气)
引用回帖:
3楼: Originally posted by 853491622 at 2013-09-10 14:47:09
不同颜色代表不同的应力数值，那些颜色左边的图不是应力云图吗？第二个图是不是因为你只选择了材料1，那些点都是材料1相关的，所以不全。不知对你有无帮助。

那我怎么读出材料二的数据呢？你的回答对我很管用

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
4楼2013-09-12 23:43:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

853491622

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-09-13 16:40:35
谭由又: 金币+10, ★有帮助 2013-09-17 14:19:21
引用回帖:
4楼: Originally posted by 谭由又 at 2013-09-12 23:43:49
那我怎么读出材料二的数据呢？你的回答对我很管用
...

通过命令流esel,s,mat,,2选择了与材料2相关的单元，allsel,all则是选择所有。或者通过Utility Menu——Select——Entities——elements——By Attributes——material num——2——ok
赞一下 回复此楼
5楼2013-09-13 10:58:36
