24小时热门版块排行榜

返回列表

乐晨

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 124
帖子: 13
在线: 10.3小时
虫号: 1446070
注册: 2011-10-16
专业: 金属功能材料

[求助] 晶格尺寸随热处理温度的变化而变化趋势求解

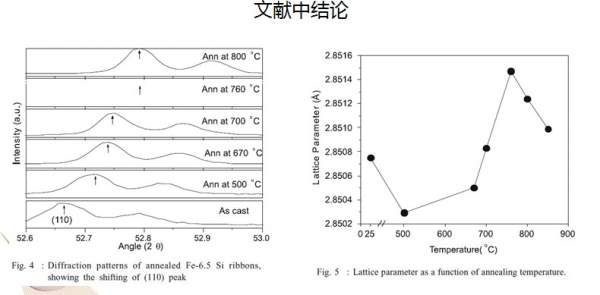

请教一下，合金某特征峰（110）随热处理温度的升高，发生了偏移，请问如何计算合金在不同温度的晶格尺寸，想得到它的变化趋势。如文献中所示，请教如何计算得来


回复此楼

» 猜你喜欢

三无产品还有机会吗已经有4人回复
投稿返修后收到这样的回复，还有希望吗已经有7人回复
压汞仪和BET测气凝胶孔隙率已经有4人回复
博士申请都是内定的吗？已经有14人回复
谈谈两天一夜的“延安行” 已经有13人回复
氨基封端PDMS和HDI反应快速固化已经有11人回复
之前让一硕士生水了7个发明专利，现在这7个获批发明专利的维护费可从哪儿支出哈？已经有11人回复
论文投稿求助已经有4人回复
Applied Surface Science 这个期刊。有哪位虫友投过的能把word模板发给我参考一下嘛已经有3人回复
投稿精细化工已经有6人回复

» 本主题相关价值贴推荐，对您同样有帮助:

1楼2013-09-01 15:45:02

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

应助: 20282 (院士)
金币: 145774
红花: 1374
帖子: 93076
在线: 7693.7小时
虫号: 1482829
注册: 2011-11-08
性别: GG
专业: 功能陶瓷

【答案】应助回帖

感谢参与，应助指数 +1

根据Bragg衍射定律2d*Sinθ=n*λ，计算出（110）面的间距d，若为立方晶胞，按几何关系算出立方体晶胞的边长a。λ为入射射线波长一般采用铜靶，λ=0.15418nm，n为衍射级数，取为1，θ为衍射峰位置角度（注意：衍射图上的数据为2θ，需要换算过来）。

赞一下(1人)

回复此楼

2楼2013-09-01 19:06:50

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

乐晨

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 124
帖子: 13
在线: 10.3小时
虫号: 1446070
注册: 2011-10-16
专业: 金属功能材料

引用回帖:

2楼: Originally posted by peterflyer at 2013-09-01 19:06:50
根据Bragg衍射定律2d*Sinθ=n*λ，计算出（110）面的间距d，若为立方晶胞，按几何关系算出立方体晶胞的边长a。λ为入射射线波长一般采用铜靶，λ=0.15418nm，n为衍射级数，取为1，θ为衍射峰位置角度（注意：衍射图 ...

可能我没说清楚哩，呵呵，我是已知（110）晶面间距d，然后晶体结构为体心立方，根据Bragg衍射公式2d*Sinθ=n*λ，随着θ单调递增，那么d值应该是单调递减的，且根据立方晶系计算公式d=a/√￣（h*h+k*k+l*l）,这就意味着d与a是正比例关系，那么晶格常数a也应该是单调递减的，可文献的变化趋势，让人难以理解，呵呵

赞一下

回复此楼

3楼2013-09-02 12:04:15

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

相关版块跳转我要订阅楼主乐晨的主题更新

返回列表
