| 查看: 1419 | 回复: 2 | ||
[求助]
这种模型怎么用命令流做六面体网格划分？
|

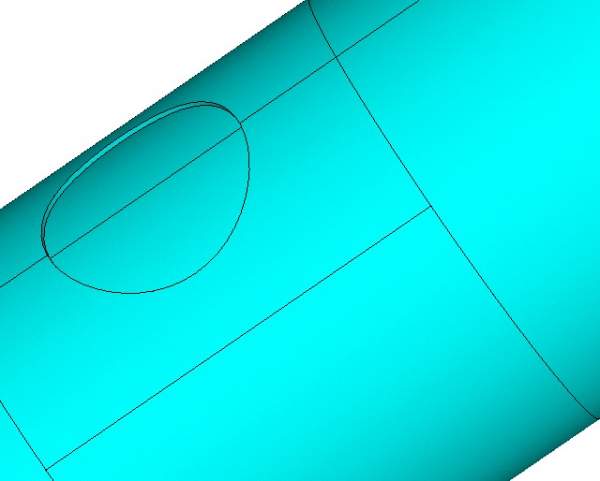

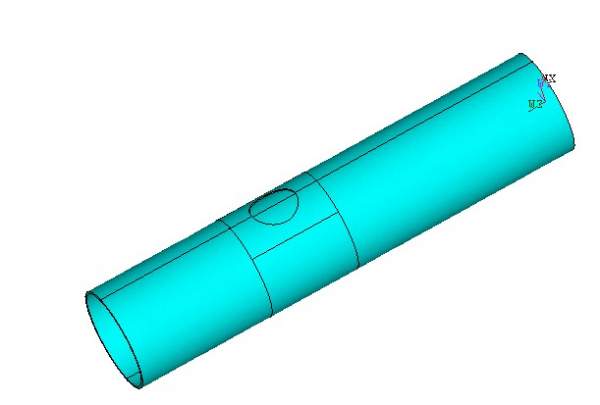

一根管道有个圆形的凹槽，为了方便划分我进行了简单的切分，就是图中线条显示的那样。这跟管道的建模方法我用的是下面链接中的方法http://muchong.com/bbs/viewthread.php?tid=6205553 ]$IF{6GAAKC@SZ%347}O5QM.jpg  T8(1`NJJZMV6EOO%GEMI%67.jpg |
回复此楼» 猜你喜欢
295求调剂
已经有15人回复
-
一志愿河北工业大学材料工程，初试344求专硕调剂
已经有6人回复
-
362求调剂一志愿中国石油大学
已经有5人回复
-
0703调剂，一志愿天津大学319分
已经有13人回复
-
085600材料与化工专硕329 求调剂
已经有4人回复
-
化工求调剂！
已经有4人回复
-
材料调剂
已经有5人回复
-
求调剂 一志愿西南交通大学085701环境工程 282分
已经有8人回复
-
265求调剂
已经有3人回复
-
302分求调剂 一志愿安徽大学085601
已经有9人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 连接体网格划分出问题
已经有6人回复
- 求助！！球面网格划分方法！！
已经有12人回复
- 关于ANSYS中将带网格的面旋转成带网格的体
已经有3人回复
- ABAQUS里面约束参考点问题
已经有5人回复
- 求助薄板网格划分
已经有5人回复
- combin 14 求助
已经有4人回复
- ANSYS命令流的网格划分问题
已经有7人回复
- 这样当然体怎么划分六面体网格 跪求
已经有19人回复
- ansys 关于对称模型建立问题请教
已经有4人回复
- ansys焊接模拟过程中出现的错误
已经有7人回复
- 2G内存FLUENT算119W高质量六面体网格都算不了吗
已经有10人回复
- 圆柱、圆管相贯六面体单元网格划分2
已经有52人回复
- Hypermesh中六面体网格划分的基本方法
已经有154人回复
- 六面体网格剖分
已经有6人回复
大湿胸
金虫 (小有名气)
- 应助: 31 (小学生)
- 金币: 1242.2
- 红花: 6
- 帖子: 214
- 在线: 38.4小时
- 虫号: 2593917
- 注册: 2013-08-12
- 性别: GG
- 专业: 机械动力学
2楼2013-08-30 15:40:24
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
谭由又: 金币+10, ★有帮助 2013-08-31 21:16:15
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-09-01 00:00:34
感谢参与，应助指数 +1
谭由又: 金币+10, ★有帮助 2013-08-31 21:16:15
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-09-01 00:00:34
|
支持楼上的意见。 补充一点：自由划分网格时，注意不要使用 4 节点的四面体单元，因为精度很差；因此，考虑到采用六面体单元自由划分网格时，会出现单元退化的现象，产生一些五面体或四面体，因此，最好采用 20 节点的六面体单元进行自由划分网格。 如果使用 10 节点的四面体单元，当网格密度与 20 节点的六面体单元相同时，计算精度也差不多。因此，最好直接采用 10 节点四面体划分自由网格。 |
3楼2013-08-31 11:30:12
