| 查看: 1171 | 回复: 0 | ||
[求助]
模拟两种气体混合，两个入口，压力速度各不同，如何设置边界条件
|
|

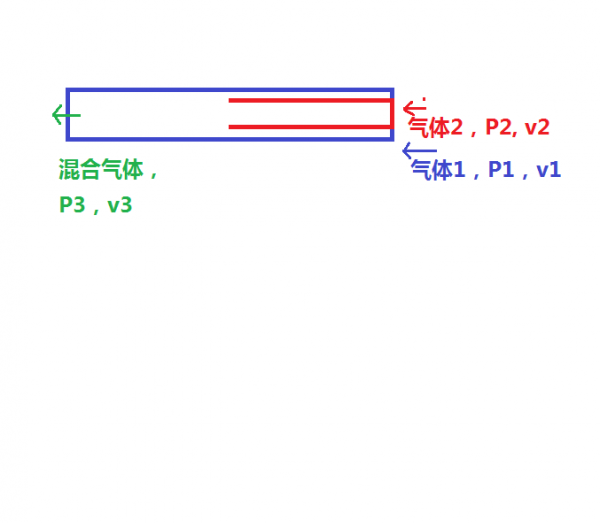

如图，几何模型是个套管，两种气体分别从内管、外管进入， 现在2个入口的压力、速度都已知，且两个入口的压力、速度都不同，内管压力约为外管2倍，这下麻烦了，不知道如何设边界条件了，求高手指教！ 因为是气体，且使用了组分输运方程，因此出口不能用outflow边界条件！ 所以出口改用压力出口（由于阻力较小，就用了外管的入口压力作为出口压力），入口为质量入口边界条件。 结果！！！！整个区域里的压力是按出口压力往前算的，也就是说，输入的2个入口压力直接废了！！由于阻力不大，二者都是略大于设置的出口压力，内管入口压力根本就不是外管入口压力的2倍了 请教大神，我该怎么设置呢？？ 另外，species transport下，，还有两个与热有关的子模型，，具体名字忘了，请问什么情况下该选择他们呢？  大管套小管.png [ Last edited by 200711118 on 2013-8-28 at 22:58 ] |
