请大侠给画个三维图
|
|

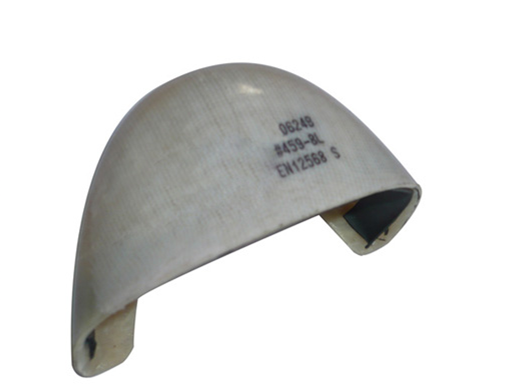

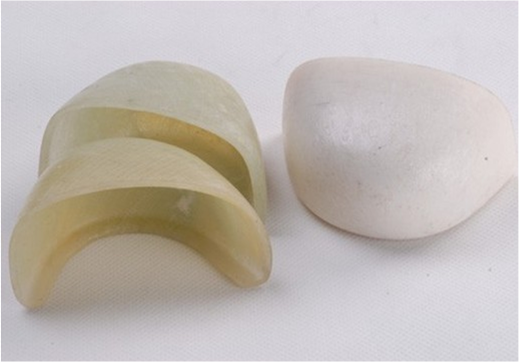

最近在搞鞋头，请大虾们给画个三维图，鞋头的翻边与鞋头高之比为3:35，其他的数据还请大侠们根据实物图的判断。（如果能将图1中的实物图直接变成三维图也可以） 请大侠们参考下面的两张图片给画个三维图。 注意：单个鞋头结构是不对称的 谢谢  图片1.png  图片2.png [ Last edited by liumingchang on 2013-8-14 at 08:44 ] |
