小木虫论坛-学术科研互动平台 » 材料区 » 功能材料 » 功能薄膜 » 如何利用J-V图计算薄膜的电导率？
141/2返回列表12下一页
查看: 3320  |  回复: 13
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

hxt201

木虫 (小有名气)

[求助] 如何利用J-V图计算薄膜的电导率？

如附件图 怎么算出电导率的？
如何利用J-V图计算薄膜的电导率？
回复此楼

» 收录本帖的淘帖专辑推荐

看中的

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
我就是我
1楼 2013-08-09 16:21:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beyondanycal

银虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
fbqrdzs: 谢谢参与解答 2013-08-10 09:27:18
如果是单层膜的话，比较简单，按照初中物理的电阻率公式算就是了；
这里的多层膜，应先判断是异质结接触、肖特基接触，然后估算接触电阻
赞一下 回复此楼
天行牛
2楼2013-08-09 19:43:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lee0341

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
hxt201: 金币+5, ★★★★★最佳答案 2013-08-10 08:34:12
电流除以电压就是电导。如果想算电导率的话，需要知道参与导电部分的体积，可以通过电极面积(上下电极方式)、电极长度、间距(共面电极)、以及薄膜厚度等参数计算。
赞一下 回复此楼
戒躁
3楼2013-08-09 19:47:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxt201

木虫 (小有名气)
引用回帖:
2楼: Originally posted by beyondanycal at 2013-08-09 19:43:07
如果是单层膜的话，比较简单，按照初中物理的电阻率公式算就是了；
这里的多层膜，应先判断是异质结接触、肖特基接触，然后估算接触电阻

没有那么复杂 就是算中间那层的电阻率  文献上算的是2.3*10-6 S/cm 和3.5*10-6 S/cm 不知怎么算的，求解？
赞一下 回复此楼
我就是我
4楼2013-08-09 21:27:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxt201

木虫 (小有名气)
引用回帖:
3楼: Originally posted by lee0341 at 2013-08-09 19:47:43
电流除以电压就是电导。如果想算电导率的话，需要知道参与导电部分的体积，可以通过电极面积(上下电极方式)、电极长度、间距(共面电极)、以及薄膜厚度等参数计算。

文献上算的是2.3*10-6 S/cm 和3.5*10-6 S/cm 不知怎么算的？就是只算中间70nm阳极界面层的电导率 不知道是怎么算的
赞一下 回复此楼
我就是我
5楼2013-08-09 21:29:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxt201

木虫 (小有名气)
引用回帖:
2楼: Originally posted by beyondanycal at 2013-08-09 19:43:07
如果是单层膜的话，比较简单，按照初中物理的电阻率公式算就是了；
这里的多层膜，应先判断是异质结接触、肖特基接触，然后估算接触电阻

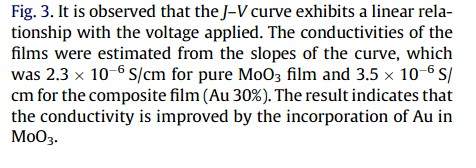

如图文献解释的
如何利用J-V图计算薄膜的电导率？-1
赞一下 回复此楼
我就是我
6楼2013-08-09 21:32:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hxt201

木虫 (小有名气)
引用回帖:
3楼: Originally posted by lee0341 at 2013-08-09 19:47:43
电流除以电压就是电导。如果想算电导率的话，需要知道参与导电部分的体积，可以通过电极面积(上下电极方式)、电极长度、间距(共面电极)、以及薄膜厚度等参数计算。

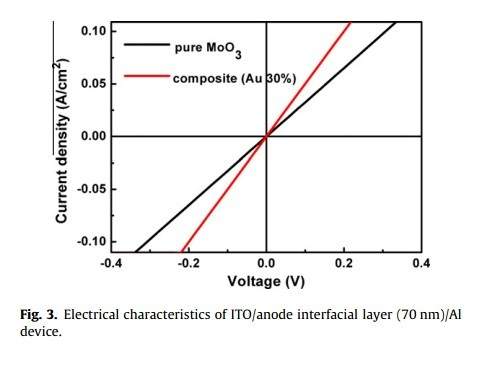

如图文献解释的
如何利用J-V图计算薄膜的电导率？-2
赞一下 回复此楼
我就是我
7楼2013-08-09 21:33:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lee0341

铁杆木虫 (著名写手)
引用回帖:
7楼: Originally posted by hxt201 at 2013-08-09 21:33:01
如图文献解释的

...

图中所示器件结构的话，应该是上下电极。纵坐标是电流密度，也就是说电极面积已知。中间一层的厚度是70nm也就是说电流流过立方体，立方体垂直于电流方向的截面积S已知、沿电流方向厚度l也已知，电流密度、两端电势差已知。这样子lz应该知道怎么算了吧？
赞一下 回复此楼
戒躁
8楼2013-08-09 21:56:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beyondanycal

银虫 (正式写手)
引用回帖:
4楼: Originally posted by hxt201 at 2013-08-09 21:27:20
没有那么复杂 就是算中间那层的电阻率  文献上算的是2.3*10-6 S/cm 和3.5*10-6 S/cm 不知怎么算的，求解？...

"没有那么复杂……"

有些理论确实比较复杂，只能说我们将其简化，以满足一般的分析。比如你是做太阳电池的，太阳电池的串并联电阻就是很复杂的事，经过复杂的拟合计算才能得到真实值，但有些人就将其简化为两个交点处切线的斜率。

图中给出的三层结构的JV特性，至少受到待测材料本身的体纵向电阻以及该材料与Al、ITO接触时的接触电阻的共同影响。此文献显然是忽略了后两者，因此可以推断其水平未必高。
此材料与Al、ITO接触为金半接触（ITO电导率较高时一般为简并半导体，可以近似看做金半接触），呈现整流特性的金属-半导体结具有肖特基势垒，没有整流特性的金属-半导体结叫做欧姆接触，影响的因素有很多。这里，文献计算出电导率是10-6 S/cm 量级，这显然是电导率不高的半导体的特征，按照我们的实验经验，此时JV会出现二极管整流特性，但为什么图中给出的是欧姆接触特征，就不清楚了。
赞一下 回复此楼
天行牛
9楼2013-08-10 10:26:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzhixiong

银虫 (小有名气)
引用回帖:
9楼: Originally posted by beyondanycal at 2013-08-10 10:26:15
"没有那么复杂……"

有些理论确实比较复杂，只能说我们将其简化，以满足一般的分析。比如你是做太阳电池的，太阳电池的串并联电阻就是很复杂的事，经过复杂的拟合计算才能得到真实值，但有些人就将其 ...

这个不是太阳能电池里表征电池性能的J-V曲线吧，太阳 能电池里J-V曲线可以看出Jsc和Voc的，一般不是弯曲的吗，为什么这个是直的，求这个图是怎么做出来的？
赞一下 回复此楼
hello，everyone。
10楼2013-08-17 10:12:22
