[求助] Multiwfn作图求助

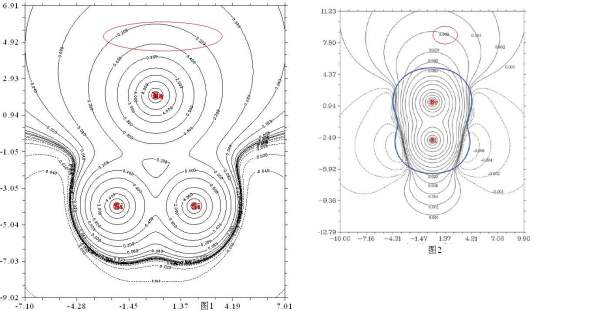

我用Multiwfn计算ESP并作图,得到如图1所示,但是这个图没有显示完全,它的纵轴方向不全,如何修改纵轴坐标将图形显示完全呀?另外图1轮廓线上显示的数值是多个,而图2只显示一个,这又该如何修改呀?请高手帮助一下,谢谢!Multiwfn作图求助
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sobereva

至尊木虫 (著名写手)

本人已永久离开小木虫


【答案】应助回帖

★ ★ ★ ★
感谢参与,应助指数 +1
zhou2009: 金币+4 2013-07-26 20:17:59
设定作图平面时有选项 0:Set size extension for plane type 1~5, current:  4.500000 Bohr,将之改为比4.5更大的数值作图范围就会加大。
等值线上的数值数目的多少无法自定义,这取决于曲线曲率、长度等因素。如果不合你的要求,可以自行将数值ps上去。
2楼2013-07-26 18:14:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

416726641

金虫 (正式写手)

引用回帖:
2楼: Originally posted by sobereva at 2013-07-26 18:14:57
设定作图平面时有选项 0:Set size extension for plane type 1~5, current:  4.500000 Bohr,将之改为比4.5更大的数值作图范围就会加大。
等值线上的数值数目的多少无法自定义,这取决于曲线曲率、长度等因素。如果 ...

你好  我用Multiwfn作图  保存后怎么能达到最大的清晰度   起码能向gassionview 那样能输出tif 格式的
加油!加油!加油!
3楼2013-11-30 14:46:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sobereva

至尊木虫 (著名写手)

本人已永久离开小木虫


★ ★
gkf高: 金币+2 2013-11-30 23:30:29
引用回帖:
3楼: Originally posted by 416726641 at 2013-11-30 14:46:53
你好  我用Multiwfn作图  保存后怎么能达到最大的清晰度   起码能向gassionview 那样能输出tif 格式的...

清晰度和格式没有直接关系。默认的png格式本来就是无损的,比tif格式尺寸还更小。如果你想加大图像尺寸,对于二维图可以通过settings.ini里的graph2Dfilewidth和graph2Dfileheight调节宽度和高度,对于三维图,用graph3Dfilewidth和graph3Dfileheight调节。
4楼2013-11-30 20:49:44
