[求助] 环形结构网格生成

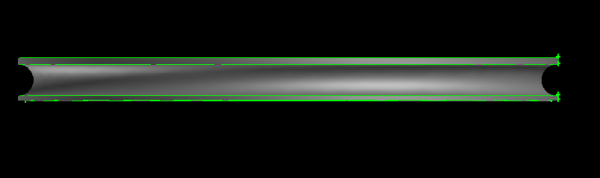

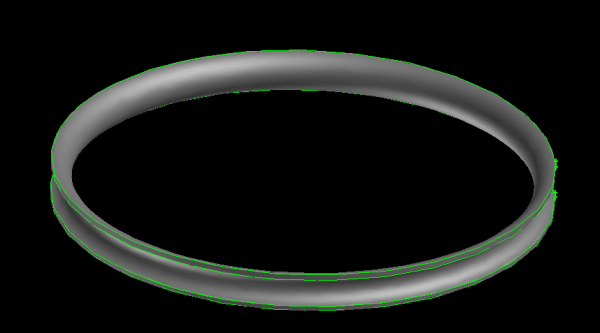

本人在做一个环形结构三维网格，不知道如何生成网格，不知用GAMBIT能否实现？或是用其他软件？如图所示：
环形结构网格生成


环形结构网格生成-1


环形结构网格生成-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
路在前方
1楼 2013-07-14 20:02:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Scorpio007

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-07-14 22:24:29
可以在垂向的中面处建个面，然后分割成两个体，然后对应边的网格节点控制一样就可以画结构网格了……
赞一下 回复此楼
……
2楼2013-07-14 22:18:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

taqdtj

木虫 (小有名气)
引用回帖:
2楼: Originally posted by Scorpio007 at 2013-07-14 22:18:51
可以在垂向的中面处建个面，然后分割成两个体，然后对应边的网格节点控制一样就可以画结构网格了……

你是说用竖直方向的面切割成两个对称的体，在形成的面上先生成面网格，再生成体网格？
赞一下 回复此楼
路在前方
3楼2013-07-15 08:31:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Scorpio007

木虫 (小有名气)

【答案】应助回帖

★ ★ ★
taqdtj: 金币+2, ★有帮助 2013-07-17 14:12:56
xiegangmai: 金币+1, 谢谢参与！ 2013-07-24 21:11:16
引用回帖:
3楼: Originally posted by taqdtj at 2013-07-15 08:31:35
你是说用竖直方向的面切割成两个对称的体，在形成的面上先生成面网格，再生成体网格？...

不知道你指的竖直方向是哪个方向，就是与俯视图方向平行的平面……
赞一下 回复此楼
……
4楼2013-07-15 19:04:16
