[求助] MATLAB 实时视频图像识别系统——求助！！！

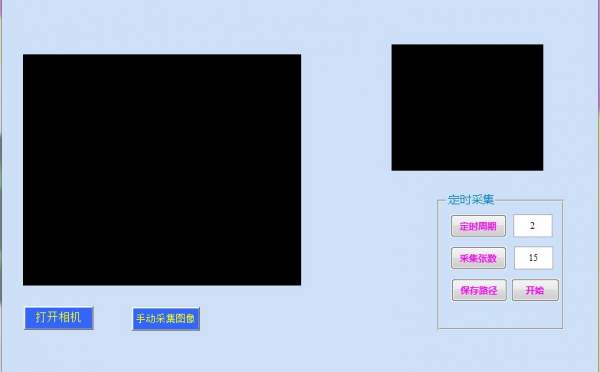

大家好，我现在要做一个实时视频图像识别系统，遇到很多问题，故前来请教各位，还望给提点建议，我现在对整个系统的大的框架，还不是很明确。具体GUI界面如下图所示。
第一：我想实现的功能
通过我的GUI界面，左边黑框实时显示经过摄像头采集的视频图像，右上角黑框实时显示经过图像处理的视频图像，要求两者之间要实时对应，人眼要不能察觉到两个视频窗口延时。
第二：我想使用的图像处理
  1、经过左边黑框实时采集的视频图像（实时运动视频图像），我想首先对它进行实时二值化的图像预处理操作。
  2、经过实时图像预处理操作以后，再经过实时视频图像分割，把我想要的目标图像分割出来。
  3、经过实时视频图像分割后，如果分割后的目标图像被判断为缺陷，那么我的系统就要实时发出警报，提醒操作人员该产品已经不合格了，可以不用进行检测了。
第三：附带功能
1、操作人员可以在实时显示过程过，对感兴趣的图像进行手动采集（已经实现）
2、自动定时采集（已经实现）
3、工具（测量长度、显示坐标、橡皮、铅笔等），如果我需要对感兴趣的图像进行一些标记或者测量时，使用上述工具，这些工具怎么通过MATLAB算法实现（GUI）
第四：我想请教的问题
1、如果我要实现上述实时视频图像识别系统，利用MATLAB算法，我需要从开始到结束，需要经过哪些步骤（像流程图一样）
2、我重点关注的时，实时运动图像的实时图像处理；对于上述要求，要达到最后的报警目的，在实时图像处理这一部分，包括哪些内容和经过哪些步骤。

做什么事我觉得要先有一个总体框架，然后在这个总的框架下，我再细分需要哪些模块，最后再将梳理每个模块需要哪些知识点，这样我才能解决上述问题。但是由于自己接触图像处理时间不久，再加之身边可以请教的人基本没有，自己只能摸索着前进，所以对上述问题的总体框架很不明确，以至于我现在有点找不准切入点，所以前来请教各位，谢谢大家！


回复此楼

1楼2013-07-12 16:51:44

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

回帖支持 ( 显示支持度最高的前 50 名 )

lllcho

铜虫 (初入文坛)

应助: 0 (幼儿园)
金币: 378
帖子: 21
在线: 25.9小时
虫号: 2449359
注册: 2013-05-05
性别: GG
专业: 模式识别

【答案】应助回帖

★ ★ ★ ★ ★
Allen2014(nono2009代发): 金币+5 2016-02-19 11:00:44

总体框架：图像采集——图像处理——结果输出

图像采集：利用图像采集工具箱的函数对摄像头以及采集的图像进行保存；
图像处理：这一步要根据你的目标的特点进行处理，应该包括图像预处理、目标识别与目标分割，再判断是否存在缺陷，进而确定是否报警。（主要用到图像处理工具箱，计算机视觉工具箱）
结果输出：这一步是对结果进行输出，包括图像显示，报警或不报警等

实时系统，不断重复上一过程即可

如果上一过程处理出错（例如计算机未检测到任何产品目标图像）那么跳过这一帧图像的处理，进入下一个循环即可

刚做过一个类似的研究，希望能帮到你
