[求助]
总电荷密度图能分析出什么
|
|||||||
|

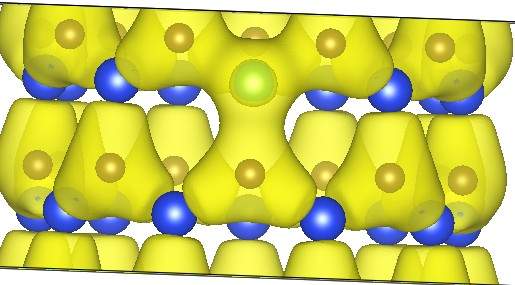

vesta画出的总电荷密度图 如下 蓝色原子为什么没有像其他原子一样被包裹起来 蓝色原子和黄色原子应该是共价键 图片正中间的原子是掺杂进去的原子 这个图能看出什么呢？ 最近计算机出了问题 无法计算 现有的数据只能这样 郁闷…… 求教  FC}I71]B(GA)GZ2`(X_FVZR.jpg |
回复此楼» 收录本帖的淘帖专辑推荐
 vasp计算细节 | 计算化学 | soft study | 精华帖子 |
| 第一性原理计算结果分析方法-无机 |
» 猜你喜欢
我就是申请一个面上项目而已，这评审意见是按照杰青的条件评的吧？
已经有4人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有4人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有4人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
有多少人是今天查系统知道结果的？
已经有18人回复
-
国自然评审意见
已经有15人回复
-
为什么资助数各大高校都创新高，自己申请怎么就这么难
已经有13人回复
-
国自然面上复盘~欢迎讨论
已经有14人回复
-
系统查不到
已经有11人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 电荷密度图分析成键强弱
已经有23人回复
- 差分电荷密度图的分析，这个图对吗？
已经有11人回复
- Vasp能计算电荷转移的具体数值么？
已经有6人回复
- castep做点缺陷计算电荷密度图时为什么 缺陷附近电荷密度不显示
已经有4人回复
- 送红花N朵！MS怎么得出差分电荷密度图！
已经有5人回复
- 差分电荷图分析能够得到什么信息啊？
已经有5人回复
- VESTA做的差分电荷密度图分析
已经有20人回复
- 再次求问，差分电荷密度图的定性分析
已经有17人回复
- ms 电荷密度
已经有9人回复
- MS-dmol3电荷密度分析
已经有14人回复
- 【求助】关于电荷密度图
已经有17人回复
- 【求助】使用castep如何做晶面的电荷密度分布图？
已经有21人回复
- 电子结构和态密度以及能带之间有什么关系?
已经有6人回复
- 【求助】电荷密度
已经有14人回复
souledge
专家顾问 (著名写手)
-
专家经验: +174 - 1ST强帖: 19
- 应助: 303 (大学生)
- 金币: 11306.4
- 散金: 1123
- 红花: 108
- 帖子: 2814
- 在线: 916.1小时
- 虫号: 941486
- 注册: 2010-01-12
- 专业: 结构陶瓷
- 管辖: 第一性原理
小木虫: 金币+2, 帖子真精彩 2014-09-12 17:05:14
|

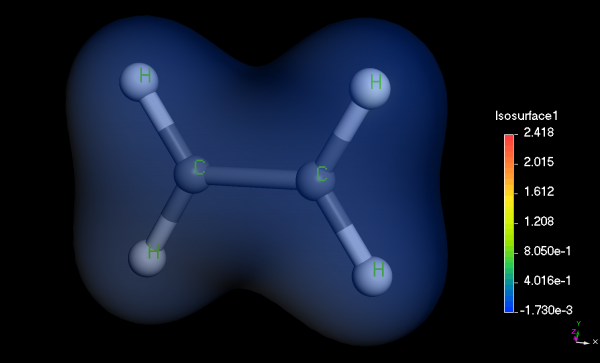

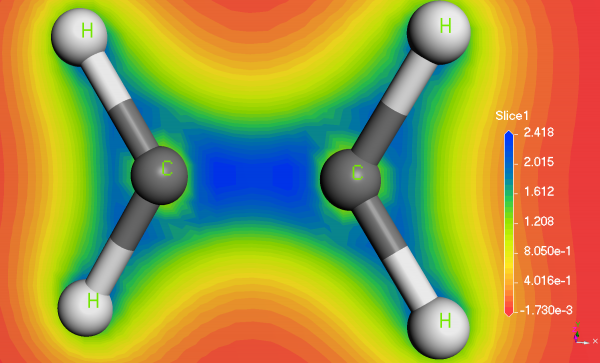

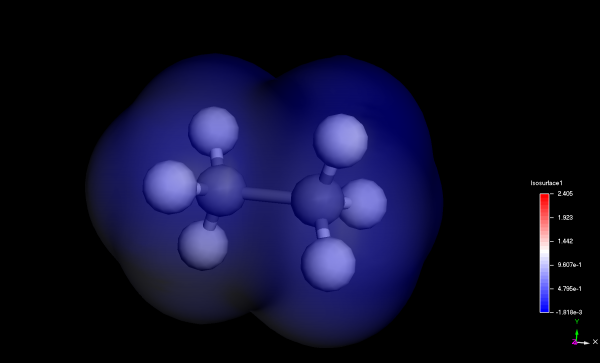

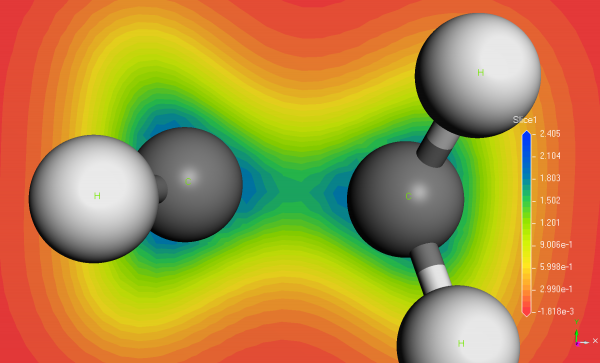

这个问题我希望是最后一次给LZ澄清，也希望LZ能够自己多开动脑筋，把问题想清楚再问。 第一，能否通过Charge Density(CD)来表征是否“单”“双”键？ 答案是肯定的，虽然单双键并不是实际存在的东西，可作为一个虽然粗糙但是大多数情况下合理的模型，一定是可以被更精确的模型表征的。就好像牛顿定律是可以看作相对论的特殊情况一样。 第二，是否有着CD和可分析内容的绝对对应关系？ 答案是否定的。CD内的信息可以说很多，也可以说很少，没有什么说法说拿到CD了就一定能做什么分析，对于物理牛人，完全可以通过CD得到任何想知道的信息（理论上）。所以把思维固定到XRD就是分析相的，SEM就是分析表面结构的，那这些仪器就给用死了。其实XRD和SEM还可以分析得更加深入。 第三，是否可以用苯作为例子说明单双键问题？ 答案还是否定的。因为苯是种特殊的物质。通过高中的学习，我们知道，苯环并不是想象中那样单双键交替分布的，而是碳-碳之间先以sigma键单键向连，然后多余的电子以大pi键的形式形成了圆盘。这个圆盘的电荷密度更多分布在苯环平面的上下方。（高中的基础啊，所以说基础很重要，不要总是恶意攻击人家高考好的人就一定高分低能） 第四，如何通过CD来分析单双键（共价型）？ 计算出CD后，一般是有两种做图方式的。第一种是在3D模型中导入isosurface，顾名思义，就是画出的电荷密度其实是个等值面，也就是在这个面上电荷密度都是相等的。第二种是在3D中取一个感兴趣深入研究的2D平面，然后在平面上绘制电荷密度等高线。非常显然地，虽然第二种方法看得比较局域，但是第二种方法是用来分析电荷密度变化的靠谱方法。为深入理解，我这里举个小例子。 我们选择单双键的两个非常典型的小分子：乙烯和乙烷。 按照LZ的方式做图，乙烷的电荷密度等值面为：  而乙烯的等值面为：  可以看到，无论是否等值面的值取得相等，这样的3D图都不能在此情况下帮助我们分析对比成键情况。 下面采用2D平面的方法来显示CD，对于乙烷，有：  对于乙烯，有：  为了便于分析，取消了C-C间键的显示（显示而已，成不成键跟显示没有半毛钱关系，至少在Ab-initio领域是这样）。 可以看到，乙烷的C-C之间中心位置，电荷密度只有1.2~1.5之间，且2.0左右CD的分布距离C原子比较近。反观乙烯，C-C间中心位置的电荷密度在2.0左右，并且有着2.5左右大小的两个电荷集中点。 所以，结合必须是整数的价键理论，我们大致认为乙烷的C-C键为单键，而乙烯的为双键。 如果通过布局分析，还可以近似得到比较量化的“键”数（小数）。但是布局分析的结果也依赖于对半径的截断，所以拿布局分析当真理也是不现实的。 最后，回到LZ一直纠结的问题，那就是怎么证明从“双”键到了“单键” 通过上面的讨论，我们看到，其实单双键的转换就是电荷密度的差异而已。那么，如果对掺杂前后是否是单双键的对比，只需要简单的计算CD（离子型建议计算差分电荷密度），对比原子间CD的变化就可以了。结论说是从双键变成单键是马马虎虎可以。但是更准确的应该说是，由于XX的掺杂并且与YY成键，导致了原来YY的间成键电荷数降低，部分成键电荷转移到形成了XX-YY键。 |
» 本帖已获得的红花（最新10朵）
lzlgcdc
7楼2013-07-14 19:23:55
Physicser
木虫 (小有名气)
- 应助: 35 (小学生)
- 金币: 2816.1
- 散金: 80
- 红花: 7
- 帖子: 207
- 在线: 264.1小时
- 虫号: 2465590
- 注册: 2013-05-15
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
2楼2013-07-12 15:53:48
3楼2013-07-12 17:14:40
Physicser
木虫 (小有名气)
- 应助: 35 (小学生)
- 金币: 2816.1
- 散金: 80
- 红花: 7
- 帖子: 207
- 在线: 264.1小时
- 虫号: 2465590
- 注册: 2013-05-15
- 性别: GG
- 专业: 凝聚态物性 II ：电子结构
4楼2013-07-14 09:55:34
5楼2013-07-14 10:21:57
6楼2013-07-14 10:22:10
8楼2013-07-15 23:59:01
9楼2013-08-07 14:16:52
10楼2014-04-22 11:26:27
