[求助] 求助固体交流阻抗谱 已有2人参与

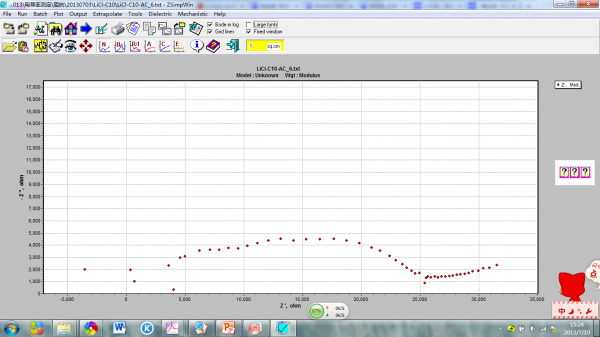

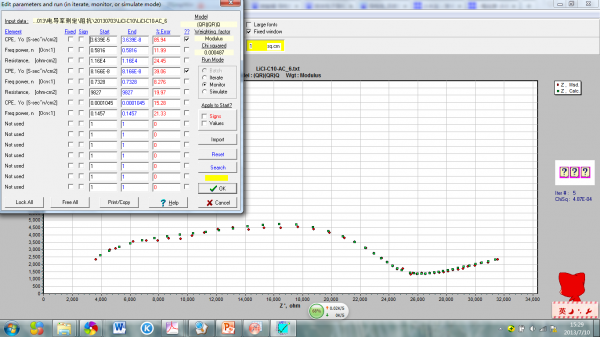

如图所示，我做的是固体阻抗谱，是将固体压片，正反两面都涂上银胶然后连上银线测试的，求大神帮我看看，图中是不是有三个弧，直线部分的出现是说明固体与电极之间有阻塞，是有离子电导么？另外，我用(QR)(QR)Q的模型去拟合，得到的数据如图中所示，误差很大，而且电阻值是怎么读取的呢？这个电阻值11600对应的是什么样的物理意义呢？谢谢！
求助固体交流阻抗谱


求助固体交流阻抗谱-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
让时间沉淀
1楼 2013-07-10 15:37:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

可口七喜姑娘

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
kakukeke: 金币+5, ★★★很有帮助 2014-04-16 09:57:52
和我做的一样，你导电银胶固化了多久，首先导电银胶有影响，你先测一下你导电银胶的电阻式多少，还有你做的东西内部均匀不均匀，不均匀不能用你哪种拟合，还有你的（QR）用一个就可以了，我用的是（CEP R ）（CR）你可以试试看，还有你测试电压是多少呢
赞一下(1人) 回复此楼
4楼2014-04-15 16:43:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kakukeke

木虫 (小有名气)
引用回帖:
9楼: Originally posted by 蛤利油 at 2014-04-22 22:38:08
第一个半圆显示出的应该是离子晶界扩散电阻，第二个是晶体内部扩散电阻吧~

难道不是高频区是晶粒电阻，中频区是晶界电阻么？
赞一下(1人) 回复此楼
让时间沉淀
10楼2014-04-23 09:11:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

cgfzwy

木虫 (初入文坛)
好专业
回复此楼
2楼2013-11-25 10:33:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ming142007

铁杆木虫 (职业作家)

化学百科

【答案】应助回帖

你直接这样压片来做不会存在各向异性的问题吗？
赞一下 回复此楼
3楼2014-04-15 09:48:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kakukeke

木虫 (小有名气)
引用回帖:
4楼: Originally posted by 可口七喜姑娘 at 2014-04-15 16:43:00
和我做的一样，你导电银胶固化了多久，首先导电银胶有影响，你先测一下你导电银胶的电阻式多少，还有你做的东西内部均匀不均匀，不均匀不能用你哪种拟合，还有你的（QR）用一个就可以了，我用的是（CEP R ）（CR）你 ...

我用的导电银胶用万用表测试是短路的，测试电压是开路电压，具体多少页不大记得了，我看文献有人用半圆与X轴的交点估算电阻值，我这个与X轴不算有交点，能不用用右边半圆和直线的拐点估算呢？多谢指导
赞一下 回复此楼
让时间沉淀
5楼2014-04-16 09:57:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

可口七喜姑娘

新虫 (初入文坛)

【答案】应助回帖

这个电阻值是不能估算的，要根据你做的电极系统确定等效电路，把交流阻抗图谱放在Zview里面进行拟合，如果你的事可逆电极过程，应该出现一个圆与一条斜率为1的直线，拟合的结果与x轴的拮据才是晶界电阻
赞一下 回复此楼
6楼2014-04-16 10:19:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kakukeke

木虫 (小有名气)
引用回帖:
6楼: Originally posted by 可口七喜姑娘 at 2014-04-16 10:19:49
这个电阻值是不能估算的，要根据你做的电极系统确定等效电路，把交流阻抗图谱放在Zview里面进行拟合，如果你的事可逆电极过程，应该出现一个圆与一条斜率为1的直线，拟合的结果与x轴的拮据才是晶界电阻

这个，因为我对这一块非常的不熟悉，能不能教教我呢？
赞一下 回复此楼
让时间沉淀
7楼2014-04-22 10:42:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

可口七喜姑娘

新虫 (初入文坛)

【答案】应助回帖

你把QQ留下 我加你吧
赞一下 回复此楼
8楼2014-04-22 18:54:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蛤利油

金虫 (小有名气)
第一个半圆显示出的应该是离子晶界扩散电阻，第二个是晶体内部扩散电阻吧~
赞一下 回复此楼
9楼2014-04-22 22:38:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
