[交流] fluent 多出口问题

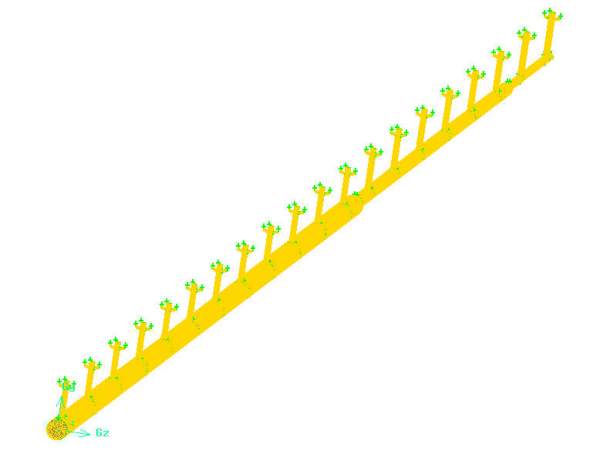

我在模拟一个多出口扩散器的均流问题，扩散器有一根主管和20支上升管组成，每个支管有两个开口，也就是说扩散器有一个进口和40个出口。该扩散器工作时放在25m海水深处。边界条件：进口给定的速度进口；40个出口给定的都是压力出口，每个出口的压力为23m海水水深处的压力。最后的结果是离出口越远流量越大，总感觉结果不太可靠，求高手指教。
fluent 多出口问题
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-06-27 08:59:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liutao2011

银虫 (小有名气)
★ ★
jiande(金币+1): 谢谢参与
xiegangmai: 金币+1, 谢谢参与！ 2013-06-28 23:05:24
应该是压力出口的原因，设置不好可能会变成压力入口
赞一下 回复此楼
2楼2013-06-27 19:24:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wswsjz

木虫 (职业作家)
★
jiande(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块，请勿灌水 2013-06-28 23:05:57
科研，科研，科研，努力科研，成果会有时……！
赞一下 回复此楼
5楼2013-06-27 20:12:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

匿名

用户注销 (著名写手)
★ ★ ★
jiande(金币+1): 谢谢参与
xiegangmai: 金币+2, 谢谢参与！ 2013-06-28 23:06:03
本帖仅楼主可见
赞一下
7楼2013-06-27 20:23:47
已阅   申请仿真EPI   回复此楼   编辑   查看我的主页

假大空

木虫之王 (文学泰斗)
★
jiande(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块，请勿灌水 2013-06-28 23:07:03
??
回复此楼
10楼2013-06-27 20:40:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

muxi126

木虫 (著名写手)
★
jiande(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块，请勿灌水 2013-06-28 23:07:50
路过
回复此楼
17楼2013-06-27 21:13:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lbn045

金虫 (小有名气)
★ ★ ★
jiande(金币+1): 谢谢参与
xiegangmai: 金币+2, 谢谢参与！ 2013-06-28 23:06:09
什么叫做”离出口越远流量越大“ 你有40个出口啊!是不是想说的是”离入口越远的出口，出口流量越大“？要是这样的话，就有可能说得通了。因为，流量=密度*速度*面积，密度和出口面积都相等，我看你的主管，远离入口方向，直径逐渐减小，那么出口速度就有可能增大，所以出现这种现象还是有可能的。
赞一下 回复此楼
19楼2013-06-28 00:55:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

userhung

禁虫 (文学泰斗)
★
jiande(金币+1): 谢谢参与
设置有问题哦~~~~~~~~~~~~~~~~~~
赞一下 回复此楼
20楼2013-06-28 07:15:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wendy3

金虫 (文坛精英)
★
jiande(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块，请勿灌水 2013-06-28 23:08:22
祝福楼主
回复此楼
23楼2013-06-28 08:17:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

heibi

金虫 (文坛精英)
★
jiande(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块，请勿灌水 2013-06-28 23:08:42
愿楼主心想事成
回复此楼
24楼2013-06-28 08:17:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laihx38j

禁虫 (职业作家)
★
jiande(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块，请勿灌水 2013-06-28 23:06:19
本帖内容被屏蔽
26楼2013-06-28 08:45:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)
★
jiande(金币+1): 谢谢参与
19楼解释合理，请注意。
赞一下 回复此楼
28楼2013-06-28 09:03:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ml3029

木虫 (文坛精英)
★
jiande(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块，请勿灌水 2013-06-28 23:09:14
顶顶顶
回复此楼
29楼2013-06-28 09:10:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tangwh

铁虫 (著名写手)
★
jiande(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块，请勿灌水 2013-06-30 23:26:52
金币拿来
回复此楼
31楼2013-06-29 15:08:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

shuqingxin

木虫 (正式写手)
★
jiande(金币+1): 谢谢参与
出口的设置问题吧，上面有人说的在小管外面包个大空间可以试试
赞一下 回复此楼
32楼2013-06-29 15:53:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dycgood

铁虫 (正式写手)
★
jiande(金币+1): 谢谢参与
如果想模拟各出口速度与离进口距离之间的关系时，我建议你把管子直径弄成定量。
赞一下 回复此楼
33楼2014-03-09 09:59:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

狼穴

新虫 (初入文坛)
★
jiande(金币+1): 谢谢参与
引用回帖:
2楼: Originally posted by liutao2011 at 2013-06-27 19:24:35
应该是压力出口的原因，设置不好可能会变成压力入口

我出现了同样的问题，设置的是压力出口，怎么看速度矢量图变成了入口了？出口竟然有气流通过...
赞一下(1人) 回复此楼
34楼2015-12-23 20:17:29
