[求助] 下面的图是什么仪器测出来,是红外?

在一片文献上看的但是一直不知道是什么仪器测出来的?

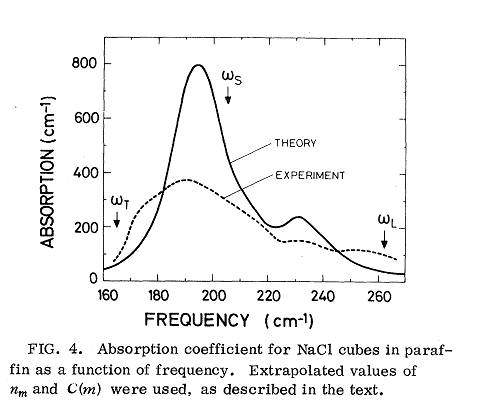

下面的图是什么仪器测出来,是红外?
回复此楼
善于思考,勤于动手
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

herongkun

铁杆木虫 (文坛精英)

【答案】应助回帖


感谢参与,应助指数 +1
keleqiu: 金币+1 2013-06-25 08:11:03
应该就是紫外可见分光光度计吧
临渊羡鱼,不如归而结网:扬汤止沸,不如釜底抽薪
2楼2013-06-24 16:48:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

电电的开始

银虫 (小有名气)

【答案】应助回帖


感谢参与,应助指数 +1
keleqiu: 金币+1 2013-06-25 08:10:47
绝对不是红外,紫外吸收光谱图可能性大
为自己而开始
3楼2013-06-24 18:27:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Miranda6276

木虫 (正式写手)

【答案】应助回帖


感谢参与,应助指数 +1
keleqiu: 金币+1 2013-06-25 08:10:59
明显是紫光可见吸收光谱,只不过横坐标的波长被换算为波数了
4楼2013-06-24 19:21:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kongjzh

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
keleqiu: 金币+2 2013-06-25 08:10:42
kunpeng1782: 专家考核, 谢谢您的指导 2013-06-25 16:47:45
图的纵坐标好像不对
紫外的横坐标单位一般是nm
红外的横坐标单位才是cm-1,一般4000-400 cm-1,图属于远红外范围
应该是红外
5楼2013-06-24 19:25:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tucon

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与,应助指数 +1
keleqiu: 金币+4, ★★★★★最佳答案 2013-06-25 08:10:32
是红外吸收谱,取中心频率计算,200cm-1的波数对应的波长为50微米,这个波长对应的是红外波段,红外的波段为1毫米到770纳米,上图测量NaCl的红外吸收谱,NaCl为离子晶体,离子晶体的长光学波测量好像和黄昆方程有关
6楼2013-06-25 06:39:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuan999

专家顾问 (知名作家)

【答案】应助回帖

感谢参与,应助指数 +1
kunpeng1782: 专家考核, 谢谢您的指导 2013-06-25 16:47:58
紫外-可见吸收光谱一般X轴是波长nm,通过吸收光谱也可以算出吸收系数,但是不能直接测出,这个图应该是红外吸收谱
我~心~依~旧
7楼2013-06-25 08:18:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhpz2011

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
应该是红外,根据红外分区来看,应该是远红外谱。
8楼2013-06-25 08:42:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhpz2011

铁杆木虫 (正式写手)

远红外区主要是分子转动以及晶格震动
引自 叶宪曾等 北京大学出版社 仪器分析教程(第二版)
9楼2013-06-25 08:44:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lachanggou

新虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
看起来像是UV, 波长在这个范围内。。。。
10楼2013-06-27 11:45:29
