[求助] 哪位帮看看这接头是怎么弄的

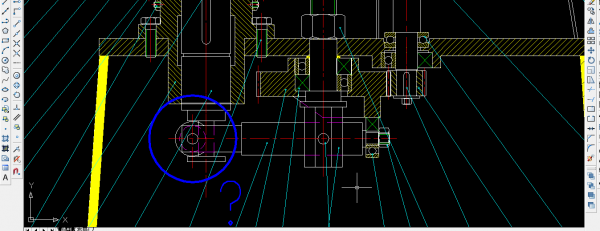

网上找到的封口机图纸，有个接头看不懂怎么连接的，哪位帮看看，能不能给画个三维图出来让我看看，谢谢！哪位帮看看这接头是怎么弄的
回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 封口机总图.dwg
    • 2013-06-21 09:53:18, 367.91 K

» 收录本帖的淘帖专辑推荐

机械淘贴

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-06-21 09:53:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

敬爱的B哥

金虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
很久没接触制图了，我也不懂，看个大概，这部分横轴都看不懂，单说那个接触地方，直观感觉，只能用高副接触来解释了。
赞一下 回复此楼
2楼2013-06-22 10:26:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

-YUN-

金虫 (正式写手)
引用回帖:
2楼: Originally posted by 敬爱的B哥 at 2013-06-22 10:26:37
很久没接触制图了，我也不懂，看个大概，这部分横轴都看不懂，单说那个接触地方，直观感觉，只能用高副接触来解释了。

嗯，谢谢。横轴相当于一个杠杆吧，右边靠凸轮顶住，左边就可以控制垂直轴竖直方向的移动。我不明白的是：杠杆是转动的，左端的轨迹是圆弧，这个接头怎么保证与垂直轴接触的部分始终在竖直移动方向的轴线上。课本上学到的原理一般都是用一个滑块来连接 ，这个接头工作时的原理我就想不出了。
赞一下 回复此楼
3楼2013-06-22 12:48:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

敬爱的B哥

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
-YUN-: 金币+5, ★★★很有帮助, 谢谢，原来如此，是我理解错了。 2013-06-23 10:51:32
引用回帖:
3楼: Originally posted by -YUN- at 2013-06-22 12:48:38
嗯，谢谢。横轴相当于一个杠杆吧，右边靠凸轮顶住，左边就可以控制垂直轴竖直方向的移动。我不明白的是：杠杆是转动的，左端的轨迹是圆弧，这个接头怎么保证与垂直轴接触的部分始终在竖直移动方向的轴线上。课本上 ...

接触部分没必要非在竖直轴的轴线上啊，作用力肯定是垂直方向。
赞一下 回复此楼
4楼2013-06-22 22:34:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xt-1989

木虫 (正式写手)
三视图，只有一个主视图怎么看？
赞一下 回复此楼
5楼2013-06-24 11:30:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xt-1989

木虫 (正式写手)
还有，对应的部件图也是必须的
赞一下 回复此楼
6楼2013-06-24 11:31:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

-YUN-

金虫 (正式写手)
引用回帖:
5楼: Originally posted by xt-1989 at 2013-06-24 11:30:35
三视图，只有一个主视图怎么看？

在网上找到的，只有这个图
赞一下 回复此楼
7楼2013-06-24 22:02:57
