应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 晶体 » 测试表征 » 提供吸附数据，求指教吸附量为什么那么小
212/3返回列表上一页123下一页
查看: 2696  |  回复: 20
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

jcajcazhzh

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
ming142007: 金币+10, ★有帮助 2013-06-16 19:13:51
引用回帖:
10楼: Originally posted by ming142007 at 2013-06-16 15:50:37
我也试过用甲醇交换，交换后做热重发现失去游离水的温度可以提前到110摄氏度，这个样品还没有做吸附测试。另有仁兄说我的配合物从80度的粉末中看出其实已经开始坍塌了，不知道事实是不是这样了，哎，纠结啊，呵呵。...

测吸附就这样。需要反复摸索条件。有很多配合物有空但是没有吸附的
赞一下 回复此楼
11楼2013-06-16 18:04:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iaknankai

木虫 (正式写手)

不知道

【答案】应助回帖

感谢参与，应助指数 +1
引用回帖:
3楼: Originally posted by ming142007 at 2013-06-16 09:07:38
脱气是真空70摄氏度；客体分子是水，脱完气基本可以对上的，就是峰少了一些。

...

从你的pxrd图来看，晶体已经发生部分坍塌了~

然后脱气温度的问题，想验证下是否完全脱气，可以把已经脱气的样品再拿去做个热重分析，看看还有没有溶剂分子。
赞一下 回复此楼
别问我
12楼2013-06-17 15:26:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ming142007

铁杆木虫 (职业作家)

化学百科
引用回帖:
12楼: Originally posted by iaknankai at 2013-06-17 15:26:35
从你的pxrd图来看，晶体已经发生部分坍塌了~

然后脱气温度的问题，想验证下是否完全脱气，可以把已经脱气的样品再拿去做个热重分析，看看还有没有溶剂分子。...

嗯，估计80度还是没有全脱了水分子的，但是80度都有部分坍塌的话，那就不知道怎么脱客体了。因为我用甲醇交换后，失溶剂温度都在110度，不泡溶剂的话，失水温度在140度。
赞一下 回复此楼
13楼2013-06-17 21:39:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iaknankai

木虫 (正式写手)

不知道
引用回帖:
13楼: Originally posted by ming142007 at 2013-06-17 21:39:22
嗯，估计80度还是没有全脱了水分子的，但是80度都有部分坍塌的话，那就不知道怎么脱客体了。因为我用甲醇交换后，失溶剂温度都在110度，不泡溶剂的话，失水温度在140度。...

甲醇、丙酮、二氯等都分别交换试试
赞一下 回复此楼
别问我
14楼2013-06-17 22:01:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beeper

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ming142007: 金币+15, ★有帮助, 谢谢，希望可以继续回答我的疑问 2013-06-18 16:54:58
引用回帖:
3楼: Originally posted by ming142007 at 2013-06-16 09:07:38
脱气是真空70摄氏度；客体分子是水，脱完气基本可以对上的，就是峰少了一些。

...

这个粉末已经变得很差了，晶体的长程有序有下降的很厉害。不要直接加热抽真空了，甲醇或丙酮或氯仿交换后，50度左右抽久一点再做吸附。除水我个人建议用丙酮。
赞一下 回复此楼
15楼2013-06-18 13:41:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ming142007

铁杆木虫 (职业作家)

化学百科
引用回帖:
15楼: Originally posted by beeper at 2013-06-18 13:41:39
这个粉末已经变得很差了，晶体的长程有序有下降的很厉害。不要直接加热抽真空了，甲醇或丙酮或氯仿交换后，50度左右抽久一点再做吸附。除水我个人建议用丙酮。...

你试过用丙酮交换水是吧？一般交换多久，还有用50度真空抽的话，抽多久呢？
赞一下 回复此楼
16楼2013-06-18 16:54:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

beeper

铜虫 (小有名气)

【答案】应助回帖

引用回帖:
16楼: Originally posted by ming142007 at 2013-06-18 16:54:45
你试过用丙酮交换水是吧？一般交换多久，还有用50度真空抽的话，抽多久呢？...

嗯，我一般抽20个小时，侧吸附就测得可以了
赞一下 回复此楼
17楼2013-06-18 17:02:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ming142007

铁杆木虫 (职业作家)

化学百科
引用回帖:
17楼: Originally posted by beeper at 2013-06-18 17:02:52
嗯，我一般抽20个小时，侧吸附就测得可以了...

交换多久？
回复此楼
18楼2013-06-18 20:40:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官小仙

木虫 (著名写手)

前世今生

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
ming142007: 金币+45, ★有帮助, 10 2013-06-19 16:34:25
从你说的那两种孔及孔隙率数据来看，材料应该是微孔材料。既然是微孔结构的孔材料，显然140度处理是不行的，一般要求处理温度不低于180度，最好能到300度才可以使得游离在20A以下的孔内的水汽分子或者杂质气体分子处理掉，处理的时候也要以防发生水热反应。加热可设成梯度加热法。就是不知道300度这么高温度，你的材料能否抗的住
赞一下 回复此楼
虽然只有2字，作者的感情就被红果果的表现出来，由此可见作者的文采笔功，感情之热烈饱满，实在是不可多得的佳作
19楼2013-06-19 11:28:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ming142007

铁杆木虫 (职业作家)

化学百科
引用回帖:
19楼: Originally posted by 上官小仙 at 2013-06-19 11:28:18
从你说的那两种孔及孔隙率数据来看，材料应该是微孔材料。既然是微孔结构的孔材料，显然140度处理是不行的，一般要求处理温度不低于180度，最好能到300度才可以使得游离在20A以下的孔内的水汽分子或者杂质气体分子处 ...

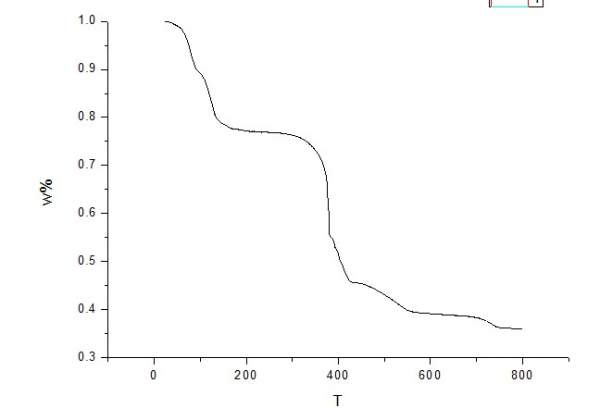

要抽到300度那么高吗，我的配合物的平台接近不到300度框架肯定分解了。配合物应该不用180度这么高吧？
提供吸附数据，求指教吸附量为什么那么小
赞一下 回复此楼
20楼2013-06-19 16:33:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 ming142007 的主题更新
212/3返回列表上一页123下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 Ocx3OKOzGU4q 2026-08-03 6/300 2026-08-04 11:34 by MWRYsWbJw4DE
[教师之家] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 Ocx3OKOzGU4q 2026-08-03 7/350 2026-08-04 11:31 by MWRYsWbJw4DE
[博后之家] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +3 Ocx3OKOzGU4q 2026-08-03 4/200 2026-08-04 11:26 by MWRYsWbJw4DE
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急 +3 f1dmPx051StA 2026-08-03 7/350 2026-08-04 09:31 by v1TJC4qJauAB
[博后之家] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 jRl3mE6ddZGq 2026-08-03 5/250 2026-08-04 09:27 by v1TJC4qJauAB
[教师之家] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 jRl3mE6ddZGq 2026-08-03 10/500 2026-08-04 09:26 by v1TJC4qJauAB
[教师之家] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +5 cu9Nq1xK233Z 2026-08-03 10/500 2026-08-04 09:15 by v1TJC4qJauAB
[基金申请] 系统今天又提示维护了，估计离放榜不远了 +12 winnerche 2026-07-29 16/800 2026-08-04 08:18 by Equinoxhua
[有机交流] 一个有机合成实验室都需要哪些设备？ 50+3 kf2781974 2026-07-31 10/500 2026-08-04 08:05 by 88817753
[找工作] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 9/450 2026-08-04 07:37 by k7OM8YghWbkC
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +4 cu9Nq1xK233Z 2026-08-03 13/650 2026-08-04 07:30 by k7OM8YghWbkC
[公派出国] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 7/350 2026-08-04 04:46 by k7OM8YghWbkC
[考研] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +3 cu9Nq1xK233Z 2026-08-03 8/400 2026-08-04 03:21 by k7OM8YghWbkC
[基金申请] 什么时候能放榜呀？ +3 Jacob678 2026-08-03 3/150 2026-08-03 16:14 by gltch
[高分子] UV压敏胶开发 +3 ichall 2026-07-30 5/250 2026-08-03 14:40 by Sunrisepay
[基金申请] 2026年国自然面上资助率 +16 布布和一二 2026-07-30 22/1100 2026-08-03 09:20 by gy116024
[基金申请] 微信指数没变化，科研之友没阅读 +15 wangze12014 2026-07-28 19/950 2026-08-02 20:05 by 蔡棒棒菂
[考博] 2027年申博 50+3 射雕英雄胜 2026-07-30 3/150 2026-08-02 09:36 by lfy8008
[高分子] HXDI做水性聚氨酯乳液，是不是特别容易出渣 15+3 yuyusuv 2026-07-29 3/150 2026-07-31 09:21 by huizingga
[基金申请] 你们的时间戳变了吗 +3 archvillain 2026-07-30 4/200 2026-07-30 18:53 by levinzhwen
信息提示
关闭
请填处理意见
关闭
