[交流] 怎么计算以八面体为xyz轴为基准的3d轨道分波态密度图？

按照晶体场理论理论，NaCoO2的Co是以正八面体[CoO6]存在，其能级会劈裂成T2g与eg。
但是这个正八面体场的xyz轴，与我们在计算中所选取的晶胞的xyz轴的取向是不一致的，那么这个时候vasp的xy,xz,yz一类的轨道，其取向还是以晶胞的xyz轴为准，
如何画出dxy,dyz,dxz在以八面体xyz为基准的分波态密度图呢？也就是说如何正确的给出以正八面体的xyz轴为基准的5个3d轨道呢？求教了！！
看到有人说将可以转动原来的坐标使八面体和xyz三个方向对齐就行了，这个怎么实现呢？通过什么MS 或diamond软件可以实现吗？具体操作是怎么样的？
回复此楼

» 收录本帖的淘帖专辑推荐

量化,第一性,MD笔记

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-06-09 10:36:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

DarkArchon

铁虫 (初入文坛)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
sunyang1988: 金币+1, 谢谢交流 2013-06-13 00:09:00
你先要找到一个旋转矩阵，通过这个矩阵可以把你现在的坐标与八面体坐标对齐。然后写个小程序，用POSCAR中的坐标乘以这个矩阵，得到新的POSCAR就可以了。注意，lattice constant 也需要乘以这个矩阵。
赞一下(1人) 回复此楼
8楼2013-06-11 16:53:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

iamikaruk

木虫 (著名写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
franch: 金币+2, 谢谢回帖交流。。 2013-06-10 20:12:32
似乎没有软件可以做这样的事情吧？原理上是先把球谐函数做个坐标变换，然后再计算RWIGS里Bloch states对坐标变换后球谐函数的投影就可以了。
赞一下 回复此楼
2楼2013-06-09 12:53:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

su2376053

新虫 (小有名气)
很专业啊，不是太懂。这个坐标变换怎么操作呢？
赞一下 回复此楼
3楼2013-06-09 19:50:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iamikaruk

木虫 (著名写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
franch: 金币+2, 谢谢回帖交流。。 2013-06-10 20:12:41
引用回帖:
3楼: Originally posted by su2376053 at 2013-06-09 19:50:49
很专业啊，不是太懂。这个坐标变换怎么操作呢？

晶体坐标系->正八面体坐标系，理论上是由欧拉角定义的坐标系变换。
赞一下 回复此楼
4楼2013-06-09 20:21:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chenyuchen

木虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
franch: 金币+2, 谢谢回帖交流。。 2013-06-10 20:12:48
引用回帖:
2楼: Originally posted by iamikaruk at 2013-06-09 12:53:01
似乎没有软件可以做这样的事情吧？原理上是先把球谐函数做个坐标变换，然后再计算RWIGS里Bloch states对坐标变换后球谐函数的投影就可以了。

wien2k可以算，不知道vasp能不能
赞一下 回复此楼
6楼2013-06-10 15:44:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

su2376053

新虫 (小有名气)
求助啊，vasp怎么算？
赞一下 回复此楼
7楼2013-06-10 21:41:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuhuimeiwoo

金虫 (小有名气)
多谢指教
回复此楼
9楼2013-06-13 13:47:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhang668

木虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
sunyang1988: 金币+1, 谢谢交流 2013-06-14 09:33:01
转换poscar基矢，使其与氧八面体三个轴方向一致，如果体系有多个氧八面体，则每次只能计算一个氧八面体的d轨道态密度。不过，一般情况下够了。
赞一下 回复此楼
10楼2013-06-13 18:04:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

su2376053

新虫 (小有名气)
引用回帖:
10楼: Originally posted by zhang668 at 2013-06-13 18:04:03
转换poscar基矢，使其与氧八面体三个轴方向一致，如果体系有多个氧八面体，则每次只能计算一个氧八面体的d轨道态密度。不过，一般情况下够了。

转换poscar基矢，使其与氧八面体三个轴方向一致?这个怎么实现？具体操作是怎么样的？偶是新手入门，求详解.不甚感激。
赞一下 回复此楼
11楼2013-06-14 08:33:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhang668

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
11楼: Originally posted by su2376053 at 2013-06-14 08:33:36
转换poscar基矢，使其与氧八面体三个轴方向一致?这个怎么实现？具体操作是怎么样的？偶是新手入门，求详解.不甚感激。...

设置基矢为氧八面体三个轴的指教坐标方向就可以了。
赞一下 回复此楼
12楼2013-06-15 21:59:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

su2376053

新虫 (小有名气)
引用回帖:
12楼: Originally posted by zhang668 at 2013-06-15 21:59:47
设置基矢为氧八面体三个轴的指教坐标方向就可以了。...

怎么设置啊？是不是如八楼所说“找到一个旋转矩阵，通过这个矩阵可以把你现在的坐标与八面体坐标对齐。然后写个小程序，用POSCAR中的坐标乘以这个矩阵”，还是可以通过什么软件实现呢？ 什么旋转矩阵啊，小程序，我不会啊？ 有什么其它简单办法？
赞一下 回复此楼
13楼2013-06-16 13:02:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhang668

木虫 (正式写手)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
franch: 金币+3, 应助指数+1, 谢谢回帖交流，， 2013-06-17 22:29:10
引用回帖:
13楼: Originally posted by su2376053 at 2013-06-16 13:02:11
怎么设置啊？是不是如八楼所说“找到一个旋转矩阵，通过这个矩阵可以把你现在的坐标与八面体坐标对齐。然后写个小程序，用POSCAR中的坐标乘以这个矩阵”，还是可以通过什么软件实现呢？ 什么旋转矩阵啊，小程序，我 ...

不需要小程序，原子坐标一般是根据基矢写出的，而基矢是由笛卡尔直角坐标系定的，所以可以不用变换原子坐标，旋转直角坐标系就可以。
具体就是对氧八面体三个轴方向的坐标矩阵|r|求逆，即基矢|R|=|r|^-1,保证旋转直角坐标系后，三个轴变为xyz方向。
赞一下 回复此楼
14楼2013-06-17 21:23:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

su2376053

新虫 (小有名气)
引用回帖:
14楼: Originally posted by zhang668 at 2013-06-17 21:23:15
不需要小程序，原子坐标一般是根据基矢写出的，而基矢是由笛卡尔直角坐标系定的，所以可以不用变换原子坐标，旋转直角坐标系就可以。
具体就是对氧八面体三个轴方向的坐标矩阵|r|求逆，即基矢|R|=|r|^-1,保证旋转 ...

不懂啊，具体来说，可以在MS中操作吗？
比如，2*2*1的NaCoO2,poscar为
   1.00000000000000
     5.0385150454008558   -2.9089886940228626   -0.0000001080556609
    -0.0000008891635917    5.8179758070884535   -0.0000006901366622
    -0.0000011673150275   -0.0000019607122694   15.5795265181527469
   O    Na   Co
   24    12   12
Direct
  0.0000000558683370  0.0000001083140957  0.2311180021363231
  0.3333332134216621  0.1666665592177703  0.5644512813829238
  0.1666667708068246  0.3333335009419873  0.8977847177681874
-0.0000000161773892  0.0000000154788931  0.7688819972468519
  0.3333334707788145  0.1666667721005274  0.1022153547340708
  0.1666665417047428  0.3333331166924617  0.4355486520578117
  0.5000001513056624  0.0000002373534232  0.2311179947038750
  0.8333333802754328  0.1666665808079092  0.5644512725347673
  0.6666666777494092  0.3333333303389900  0.8977847275085065
  0.4999999011184156 -0.0000001662542897  0.7688820231070728
  0.8333332679167464  0.1666667602727007  0.1022153636698955
  0.6666666169070197  0.3333332454048297  0.4355486369617423
-0.0000000986922542  0.4999999612616570  0.2311180009214612
  0.3333333331778291  0.6666666752319562  0.5644512992103031
  0.1666667964773189  0.8333332984682613  0.8977847086727455
  0.0000001329307720  0.5000000351907317  0.7688820138844502
  0.3333333339225902  0.6666666666412440  0.1022153362294980
  0.1666665642773978  0.8333333332713357  0.4355486366783576
  0.5000001110585259  0.4999999907909402  0.2311179938109122
  0.8333334134630260  0.6666667766742645  0.5644512936625498
  0.6666665374096535  0.8333332979535112  0.8977847162501792
  0.4999998656269585  0.5000000379969900  0.7688820044197507
  0.8333332456124116  0.6666665373447089  0.1022153486770774
  0.6666667532894278  0.8333333494815167  0.4355486429709650
  0.0000000044509276  0.0000000004641502  0.0000000769688364
  0.3333333270713313  0.1666666901053339  0.3333332743339741
  0.1666666252429738  0.3333333094569895  0.6666666049332294
  0.5000000258240158  0.0000000144790150  0.0000000739962697
  0.8333333397172219  0.1666666633605231  0.3333333103146026
  0.6666666574161723  0.3333332705807316  0.6666666301694076
-0.0000000013507666  0.5000000092559053  0.0000000789875100
  0.3333333334392192  0.6666666502136369  0.3333333013201583
  0.1666666972119969  0.8333333239232259  0.6666666656303056
  0.4999999928151385  0.5000000005778152  0.0000000649727241
  0.8333333073188557  0.6666666672626546  0.3333332729585354
  0.6666666652764484  0.8333333618936579  0.6666666355157156
-0.0000000241240310 -0.0000000848019089  0.4999998439112754
  0.3333333246838259  0.1666666718378794  0.8333333870137564
  0.1666666750014688  0.3333333799523716  0.1666667667605370
  0.4999999531233986 -0.0000000605968851  0.4999998345948434
  0.8333333479635504  0.1666666823511335  0.8333333893700201
  0.6666667036566516  0.3333333750635071  0.1666667682972936
-0.0000000231807589  0.4999999898030530  0.4999998448778897
  0.3333333187152130  0.6666666573035421  0.8333333878846958
  0.1666666914470699  0.8333333729707582  0.1666667678557344
  0.5000000014627457  0.4999999698374046  0.4999998545118000
  0.8333333415151060  0.6666666683721060  0.8333333815802598
  0.6666666950728902  0.8333333953569831  0.1666667640403482

怎么转为与氧八面体三个轴方向一致的poscar ?
赞一下 回复此楼
16楼2013-06-29 16:53:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

奥特曼Baby

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
是不是MS里不可以画出eg和t2g轨道的态密度图，我知道WIN2k里可以
赞一下 回复此楼
17楼2013-11-25 20:18:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

duwaben

银虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by su2376053 at 2013-06-09 19:50:49
很专业啊，不是太懂。这个坐标变换怎么操作呢？

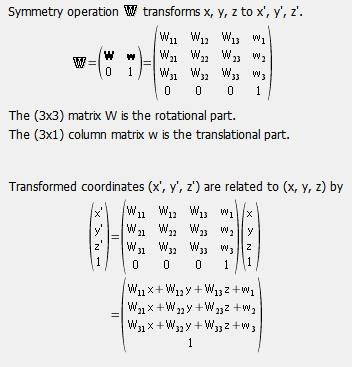

旋转操作和平移操作
怎么计算以八面体为xyz轴为基准的3d轨道分波态密度图？
赞一下 回复此楼
18楼2013-11-27 10:15:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lan784846970

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你好，请问你最后转换成功没有啊？
赞一下 回复此楼
19楼2015-06-10 10:42:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

蓝凌小未

铜虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by chenyuchen at 2013-06-10 15:44:21
wien2k可以算，不知道vasp能不能...

你好，能否讲一下wien2k里具体是如何操作的呢？
赞一下 回复此楼
20楼2019-07-16 17:00:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
