[求助]
ASBV（面减体）时出错
|
|

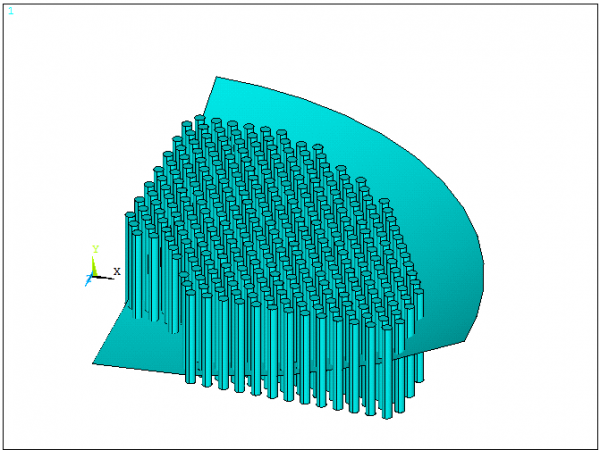

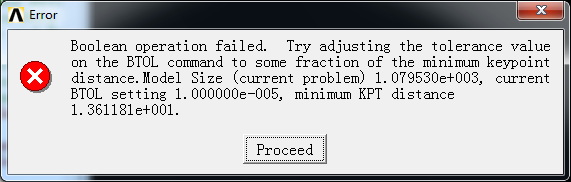

用圆弧面减去圆柱体组，目的是在圆弧面上开孔，但出现如图提示的错误，求助。 主要命令流如下： *set,n,22 *set,r,9.625 *DIM,num,,n *SET,num(1),19,19,19,19,19,19,19,18,18,17 *set,num(11),17,16,16,15,15,14,13,12,11,9 *set,num(21),9,6 *do,k,1,n,2 *do,p,1,num(k) pcirc,r,0,0,360 wpoffs,33,0,0 *enddo wpoffs,-num(k)*33,57.16,0 *enddo WPCSYS,-1,0 wpro,,-90, CSYS,4 wpoffs,16.5,28.58,0 *do,k,2,n,2 *do,p,1,num(k) pcirc,r,0,0,360 wpoffs,33,0,0 *enddo wpoffs,-num(k)*33,57.16,0 *enddo wpcsys,-1,0 wpro,,-90, pcirc,165,,,360 FLST,5,2,5,ORDE,2 FITEM,5,1 FITEM,5,341 ASEL,U, , ,P51X CM,kong,AREA allsel asba,kong,341 FLST,2,4,5,ORDE,3 FITEM,2,342 FITEM,2,-344 FITEM,2,347 ADELE,P51X, , ,1 LDELE, 4 k,,0,0,0 WPSTYLE,,,,,,,,0 l,4,11 VDRAG,kong, , , , , ,3 FLST,5,308,6,ORDE,2 FITEM,5,1 FITEM,5,-308 VSEL,S, , ,P51X CM,guan,VOLU allsel asbv,1,guan  模型截图.png  出错1.png  出错2.png |
回复此楼» 猜你喜欢
085602调剂 初试总分335
已经有7人回复
-
化学357分，考研调剂
已经有7人回复
-
278求调剂
已经有12人回复
-
085400电子信息319求调剂（接受跨专业调剂）
已经有6人回复
-
323求调剂
已经有7人回复
-
一志愿北京2，材料与化工308求调剂
已经有6人回复
-
26考研调剂0710 0860
已经有13人回复
-
296材料专硕求调剂
已经有22人回复
-
材料调剂
已经有12人回复
-
285求调剂
已经有5人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 上海辰华CHI660B电化学工作站硬件检测时出错怎么办
已经有8人回复
- PH计使用，校正时数值显示出错，什么问题
已经有6人回复
- 安装 TECPLOT 360时出错 请各位高手指点
已经有6人回复
- ansys13.0 安装时出错：提示“系统找不到路径”。请大侠指点
已经有8人回复
- 使用autodock4.2处理分子对接问题，在run autogrid时总是出错，请各位高人指点啊？？
已经有10人回复
- 算DOS时出错
已经有15人回复
- vasp并行测试时出错。
已经有7人回复
- PPT打开时说访问磁盘时出错！！！急求高手！！！
已经有4人回复
- ansys打开时出错
已经有8人回复
- 在把U盘变成启动盘时出错，U盘可识别但无法打开怎么办？
已经有6人回复
- 博士后基金申请在打印转化成word时出错
已经有13人回复
- vasp计算在进行静态计算时，出错。
已经有3人回复
- MS起初运行时就出错，而且不管运行什么都是，会不会是安装的问题啊？
已经有6人回复
- WORD复制到另WORD时，表格出错
已经有2人回复
- word转化为 pdf时表格总是出错
已经有6人回复
- 【求助】Hse06计算时KPOINTS出错
已经有30人回复
- 【求助】算VASP弹性常数时的能量-应变出错
已经有18人回复
【答案】应助回帖
★ ★ ★
xiegangmai: 金币+3, 谢谢参与 2013-06-01 13:10:36
xiegangmai: 金币+3, 谢谢参与 2013-06-01 13:10:36
|
试了一下你的命令流，发现一些问题： pcirc,165,,,360 ! 到此为止，共生成 340 个面，339 个小圆，一个大圆； FLST,5,2,5,ORDE,2 FITEM,5,1 FITEM,5,341 ASEL,U, , ,P51X CM,kong,AREA allsel asba,kong,341 ! 由于之一 340 个面，这一句就出错了 - area 341 不存在。 后面还有若干错误，需要先解决上一个错误，然后再继续。因为不知道你上一句话的意图，只能你自己修改了。 |
» 本帖已获得的红花（最新10朵）
machinery2楼2013-06-01 12:52:26
3楼2013-06-01 21:47:27
