[求助] 高分辨率透射电镜结果分析

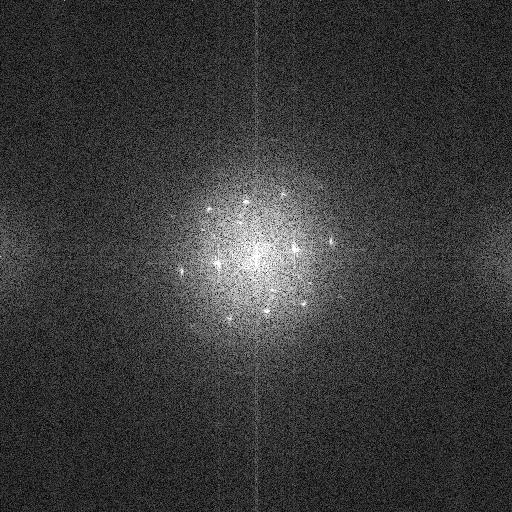

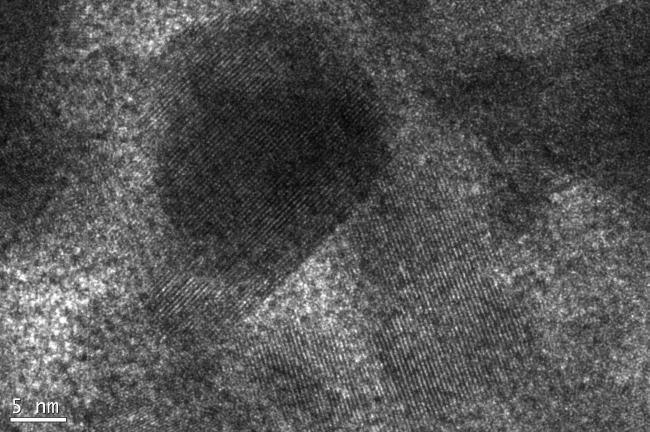

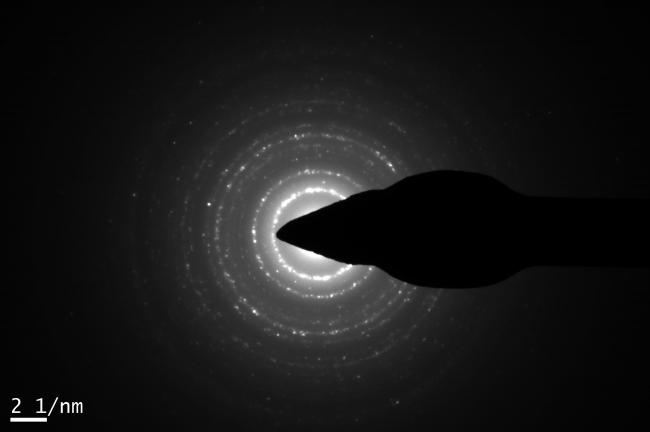

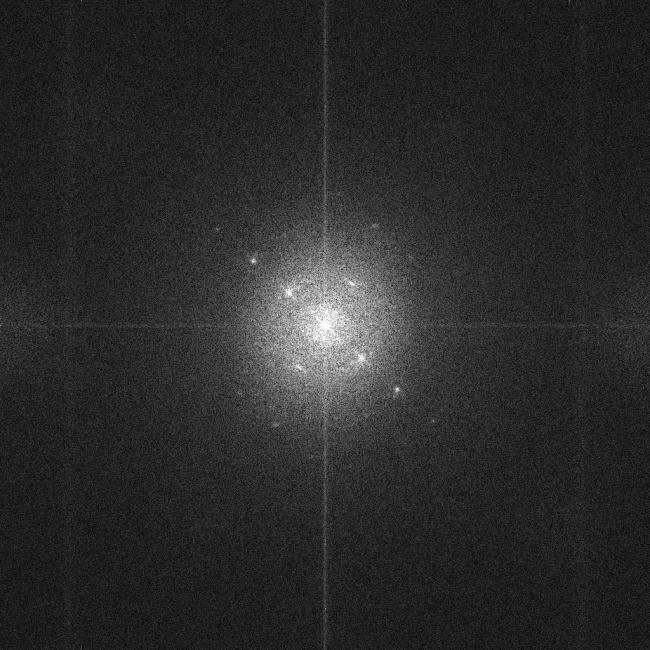

这是我做的高分辨透射电镜结果，但是不会分析，求高手指教！应该是TiO2和WO3物理混合的晶体，但是不会具体分析是什么晶体的什么晶面，虽然下了个DM软件。。
高分辨率透射电镜结果分析
Unknown specimen-Unknown voltageV-0X-Unknown operator-4027.jpg


高分辨率透射电镜结果分析-1
Unknown specimen-Unknown voltageV-0X-Unknown operator-4029.jpg


高分辨率透射电镜结果分析-2


高分辨率透射电镜结果分析-3
回复此楼

» 收录本帖的淘帖专辑推荐

TEM-dislocation

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
咸鱼也要有梦~~
1楼 2013-05-23 18:26:24
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

kuoli2010

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
尛懶懶orz(lijunjie84代发): 金币+5 2013-06-04 18:01:58
还是找本基础的书仔细看看.高分辨的质量一般,衍射……不知道你想说明什么。做表征事先要基本搞清楚原理，针对自己要研究的问题有的放矢。最好对各种出现的结果都有一个解读——当然这需要经验，不能有枣没枣打一竿子。
赞一下 回复此楼
2楼2013-05-23 20:46:39
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

lijunjie84

版主 (职业作家)

隐者

优秀版主

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
尛懶懶orz: 金币+25, ★★★★★最佳答案 2013-05-29 08:54:21
量出衍射斑之间的距离，根据Rd=K, K为相机常数，计算出与该斑点相应的晶面（hkl）的d值。  计算出d值后，通过查找ASTM卡片就可以找出相应的（hkl）
，即你要的个晶面指数！

[ Last edited by lijunjie84 on 2013-5-24 at 09:20 ]
赞一下 回复此楼
3楼2013-05-24 09:10:55
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

尛懶懶orz

木虫 (正式写手)
引用回帖:
2楼: Originally posted by kuoli2010 at 2013-05-23 20:46:39
还是找本基础的书仔细看看.高分辨的质量一般,衍射……不知道你想说明什么。做表征事先要基本搞清楚原理，针对自己要研究的问题有的放矢。最好对各种出现的结果都有一个解读——当然这需要经验，不能有枣没枣打一竿子 ...

FFT转换我大概知道点，但是怎么处理还是觉得需要求助于高手！
赞一下 回复此楼
咸鱼也要有梦~~
4楼2013-05-24 10:50:59
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

shuang1010

银虫 (初入文坛)
已发私信，请查收！
回复此楼
5楼2013-05-29 20:05:59
