[求助] comsol 后处理的时候如何能够将电场的相位提取出来

搜索网页看到说用angle,比如angle(Ex)，但是我在画图时表达式写成这个报错说“未知函数或算子” 那就是没有这个算子。有谁知道吗 谢谢！
回复此楼

» 收录本帖的淘帖专辑推荐

工具 物理

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
在利思害，在害思利
1楼 2013-05-19 11:33:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

saiyfmac

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
michaeldel: 金币+25, ★★★★★最佳答案, 谢谢！ 2013-05-19 18:54:55
michaeldel: 回帖置顶 2013-05-19 18:54:58
xiegangmai: 金币+2, 谢谢参与！ 2013-05-26 12:35:52
应该是用arg（Ex）吧
arg（x）：Phase angle (in radians)

具体可以参考 《Introduction to COMSOL Multiphysics》中Appendix C—Language Elements and Reserved Names
其中的127页有内置的全部函数的说明
赞一下(1人) 回复此楼
11楼2013-05-19 18:40:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

michaeldel

至尊木虫 (正式写手)

火星领导
引用回帖:
5楼: Originally posted by michaeldel at 2013-05-19 17:19:17
我简单算了个纳米银rod后面的电场...

刚刚没传上
赞一下(1人) 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : rod.mph
    • 2013-05-19 17:20:40, 4.44 M
在利思害，在害思利
6楼2013-05-19 17:20:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

michaeldel

至尊木虫 (正式写手)

火星领导
引用回帖:
8楼: Originally posted by magicmonk at 2013-05-19 17:39:43
亲，能否将angle(Ex)的表达式给我，comsol里的所有变量都需要在模型下定义，只有很少是自带的，另，貌似你的波矢也没有定义...

好吧 我知道怎么弄了


谢谢哈
赞一下(1人) 回复此楼
在利思害，在害思利
10楼2013-05-19 18:33:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

michaeldel

至尊木虫 (正式写手)

火星领导
引用回帖:
15楼: Originally posted by bruceleecrs at 2015-02-04 15:24:07
您好，能告诉我，怎么弄的嘛？最近为这个烦恼呢，我是相求光纤模式的二维横向的相位分布，谢谢...

arg(emw.Ez)
or
arg(ewfd.Ez)
赞一下(1人) 回复此楼
在利思害，在害思利
16楼2015-02-04 17:15:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaogang0209

铜虫 (初入文坛)
引用回帖:
10楼: Originally posted by michaeldel at 2013-05-19 18:33:18
好吧 我知道怎么弄了


谢谢哈...

最近也在愁怎么提取光波经过调制器后的电场相位？楼主解决了，能帮着解释一下吗？比如用哪一个函数，或者一开始在变量里需不需要先定义什么？
赞一下(1人) 回复此楼
18楼2015-02-06 08:56:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

magicmonk

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
1592203609: 金币+2, 谢谢参与交流 2013-05-19 16:30:06
相位应该是在definition中variable里定义的呀，怎么会是算子呢；后处理也是提取variable中定义的变量呀
赞一下 回复此楼
我们最深的恐惧不是我们能力不够，我们最深的恐惧是能力超越了极限。
2楼2013-05-19 14:58:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

michaeldel

至尊木虫 (正式写手)

火星领导
引用回帖:
2楼: Originally posted by magicmonk at 2013-05-19 14:58:57
相位应该是在definition中variable里定义的呀，怎么会是算子呢；后处理也是提取variable中定义的变量呀

我计算的是这样的东西：光通过纳米结构以后相位被调制了，我想知道被调制后的相位。
比如在FDTD solution里就是用angle(Ex)可以将Ex的相位提出来，提出来的是一个相位分布，每个点不一样

在comsol里我也想做同样的事情

我不知道定义一个变量能否做到这一点，还望指点
赞一下 回复此楼
在利思害，在害思利
3楼2013-05-19 15:12:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

magicmonk

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
1592203609: 金币+2, 谢谢参与交流 2013-05-19 16:30:24
引用回帖:
3楼: Originally posted by michaeldel at 2013-05-19 15:12:44
我计算的是这样的东西：光通过纳米结构以后相位被调制了，我想知道被调制后的相位。
比如在FDTD solution里就是用angle(Ex)可以将Ex的相位提出来，提出来的是一个相位分布，每个点不一样

在comsol里我也想做同 ...

你是做的plasmonic structure吗，最好能把模型发上来，我试着帮你弄一下
赞一下 回复此楼
我们最深的恐惧不是我们能力不够，我们最深的恐惧是能力超越了极限。
4楼2013-05-19 16:17:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

michaeldel

至尊木虫 (正式写手)

火星领导
引用回帖:
4楼: Originally posted by magicmonk at 2013-05-19 16:17:03
你是做的plasmonic structure吗，最好能把模型发上来，我试着帮你弄一下...

我简单算了个纳米银rod后面的电场
赞一下 回复此楼
在利思害，在害思利
5楼2013-05-19 17:19:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

michaeldel

至尊木虫 (正式写手)

火星领导
引用回帖:
6楼: Originally posted by michaeldel at 2013-05-19 17:20:45
刚刚没传上...

我想在二维绘图里直接画出相位分布
comsol 后处理的时候如何能够将电场的相位提取出来
赞一下 回复此楼
在利思害，在害思利
7楼2013-05-19 17:22:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

magicmonk

至尊木虫 (著名写手)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-05-26 12:36:07
引用回帖:
7楼: Originally posted by michaeldel at 2013-05-19 17:22:18
我想在二维绘图里直接画出相位分布

...

亲，能否将angle(Ex)的表达式给我，comsol里的所有变量都需要在模型下定义，只有很少是自带的，另，貌似你的波矢也没有定义
赞一下 回复此楼
我们最深的恐惧不是我们能力不够，我们最深的恐惧是能力超越了极限。
8楼2013-05-19 17:39:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

michaeldel

至尊木虫 (正式写手)

火星领导

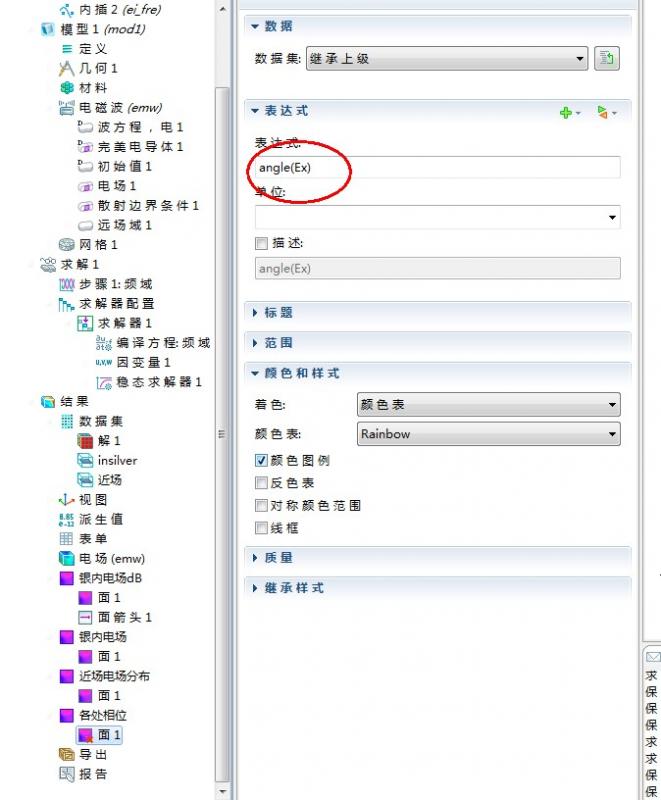

引用回帖:
8楼: Originally posted by magicmonk at 2013-05-19 17:39:43
亲，能否将angle(Ex)的表达式给我，comsol里的所有变量都需要在模型下定义，只有很少是自带的，另，貌似你的波矢也没有定义...

波矢不定义的默认是法向吧


这里的表达式就是angle(Ex)
Ex是comsol内置的变量，我想用个函数将Ex的相位提取出来
angle()只是我自己臆想的，貌似comsol没有这个函数
所以才会报错，我想知道的就是提取相位的函数是什么
赞一下 回复此楼
在利思害，在害思利
9楼2013-05-19 18:32:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
