[求助] 给压电设备加两相电压

求助各位大神，不知道如何解决
做一个压电设备，需要给它施加两相交流电进行谐响应，以及瞬态分析。
有两个问题。一是我使用终端，但不知道如何定义和施加相位差为90°的两相电压，一筹莫展的……二是在进行瞬态分析的时候，两相固定频率的交流电怎么定义？

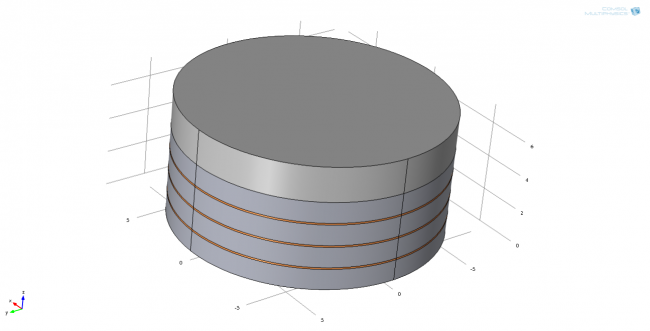

如图片所示，其中顶部圆柱体是固定部件，其下是四片陶瓷片和三片电极。
谢谢各位！金币太少……
给压电设备加两相电压
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-05-24 13:25:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

Emak

新虫 (初入文坛)
★
xiegangmai: 金币+1, 鼓励分享解决经验。 2013-05-28 23:58:52
好吧，自己摸索出来了，一端加10，一端加10*i即是两相相差90度

[ 发自手机版 http://muchong.com/3g ]
赞一下(2人) 回复此楼
3楼2013-05-25 11:28:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Emak

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by ascxw2008 at 2013-05-30 13:26:33
我不是压电，是电容式传感器。哦，有点领悟了，你说的添加到电场用不用再施加一个AC/DC模块呢？

嗯，对。求解时候注意选择物理场

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
9楼2013-05-31 09:02:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Emak

新虫 (初入文坛)
求帮忙，无所不能的木虫
赞一下 回复此楼
2楼2013-05-24 14:36:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ascxw2008

铜虫 (正式写手)
楼主，请教一下，你是怎么加上的交流电压？在comsol里如何设置？是不是先定义个waveform，再调用它呢？多谢哈！！
赞一下 回复此楼
4楼2013-05-27 21:30:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Emak

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by ascxw2008 at 2013-05-27 21:30:16
楼主，请教一下，你是怎么加上的交流电压？在comsol里如何设置？是不是先定义个waveform，再调用它呢？多谢哈！！

主要是我做谐响应，在边界条件里面terminal选择电压。这只是我的方法，不知道是否适用。

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
5楼2013-05-28 01:29:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ascxw2008

铜虫 (正式写手)
是的，我也是在terminal里面选者电压，然后准备施加交流电压，可是在terminal里面直接写sin（。。。）好像不行诶，不知美女是用什么方法施加的交流电压？请多指教，谢谢哈！
赞一下 回复此楼
6楼2013-05-28 10:52:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Emak

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by ascxw2008 at 2013-05-28 10:52:01
是的，我也是在terminal里面选者电压，然后准备施加交流电压，可是在terminal里面直接写sin（。。。）好像不行诶，不知美女是用什么方法施加的交流电压？请多指教，谢谢哈！

若是頻域分析加载的电压就是简谐的，不需要写sin。也是做压电吗？除了piezo device建议再添加一个电场，里面可以选择交流源，我今天就是这么解决的

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
7楼2013-05-29 01:32:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ascxw2008

铜虫 (正式写手)
我不是压电，是电容式传感器。哦，有点领悟了，你说的添加到电场用不用再施加一个AC/DC模块呢？
赞一下 回复此楼
8楼2013-05-30 13:26:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liurenrong

银虫 (小有名气)

【答案】应助回帖

★
1592203609: 金币+1, 谢谢回帖 2013-06-01 10:17:19
引用回帖:
3楼: Originally posted by Emak at 2013-05-25 11:28:23
好吧，自己摸索出来了，一端加10，一端加10*i即是两相相差90度

是吗  我怎么是一个面加载0v   另一个面加载10V  呢   至于相位相差90度   用10*sinwt    就可以了吧
赞一下 回复此楼
10楼2013-05-31 20:08:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
